在CAD 2010中。为了更好的区分图形之间的距离。我们常会需要使用到等距工具。那么CAD怎么定距等分对象呢？这与等分图形是一样的操作。小渲今天就来详细的介绍操作方法。

工具/软件

硬件型号：惠普(HP)暗影精灵8

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

小渲为大家演示一遍如何定距等分直线。如图所示。小渲随便画了一条直线。我要将这条直线按AB的长度定距等分。

第2步

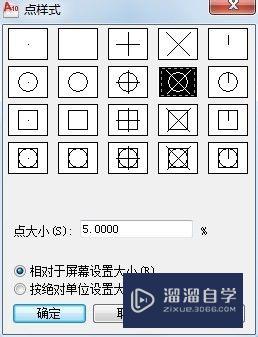

在命令行中输入PDMODE。将其设置为4。修改点的样式。

第3步

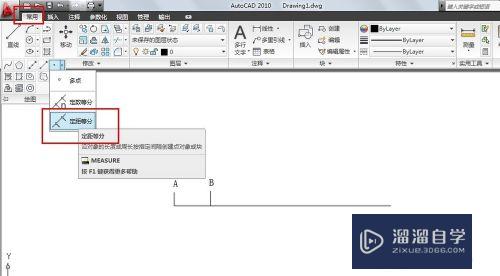

在【功能区】选项板中选择【常用】选项卡。在【绘图】面板中单击【定距等分】按钮。发出MEASURE命令。

第4步

在命令行的【选择要定距等分的对象]：】提示下。拾取直线

第5步

在命令行的【指定线段长度或[块（B）]：】提示下。分别拾取点A和点B。效果如图所示

第6步

定距等分每次只能对一个对象。而不能对一组对象。
