CAD是一款非常实用的绘图建模软件。软件的应用领域广泛。如建筑。土木工程。电器工程和制造业等。都非常的受欢迎。在制图时。我们常会使用到图名。那么CAD怎么制作可编辑和拉伸的图名？小渲这就来和大家说说。

工具/软件

硬件型号：小米 RedmiBookPro 14

系统版本：Windows7

所需软件：CAD2018

方法/步骤

第1步

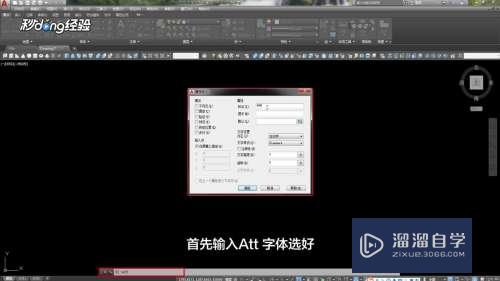

输入Alt。字体选好。

第2步

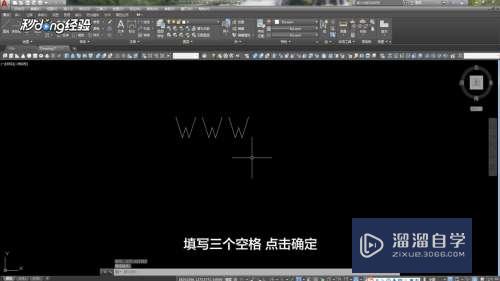

填写三个空格。点击“确定”。

第3步

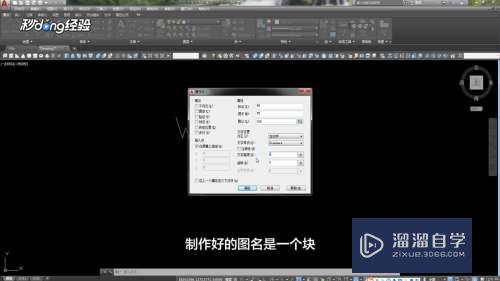

制作好的图名是一个块。

第4步

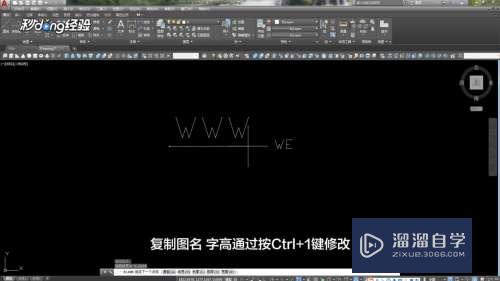

复制图名。字高通过按Ctrl+1键修改。

第5步

把这些东西制作成块。

第6步

拾取点选择最左边的一点。

第7步

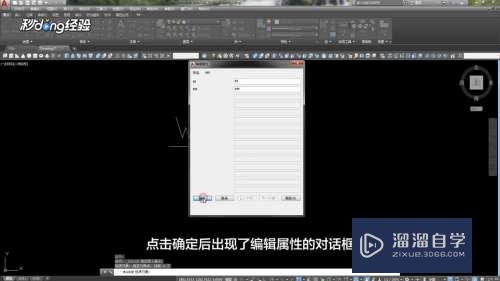

点击“确定”后出现了编辑属性的对话框。

第8步

两个随便填。变成块以后双击就可以改的。

第9步

编辑块。选择参数里的线性。画出拉伸的轨迹。

第10步

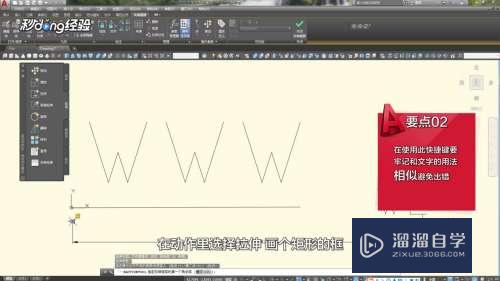

在动作里选择拉伸。画个矩形的框。

第11步

保存块定义。选择块时出现的小三角形表示拉伸。

第12步

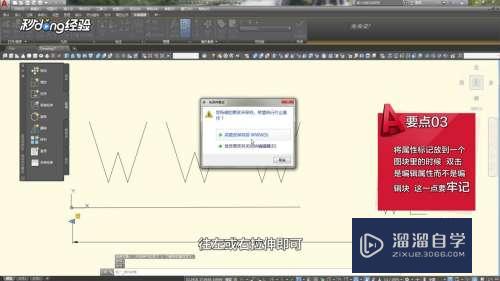

往左或又拉伸即可。

第13步

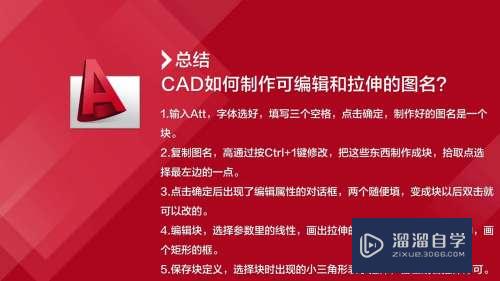

总结如下。

以上关于“CAD怎么制作可编辑和拉伸的图名(cad制作可拉伸的图块)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
