Pro/e中导入CAD三视图到三个不同面。前提是需要建立三个不同的坐标系。因为在导入CAD图里。Pro/e中的参照只可选择坐标系。所以Pro/e怎么导入CAD三视图到三个不同面？下面教程来告诉大家。

工具/软件

硬件型号：华为笔记本电脑MateBook 14s

系统版本：Windows7

所需软件：Pro/e。CAD

方法/步骤

第1步

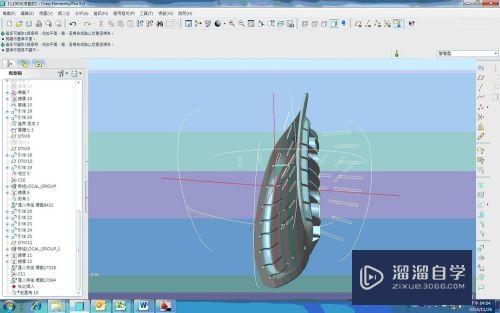

Pro/E中导入CAD二维图。可大大提高绘图速度。CAD平面绘图优势巨大的；但对于需要反复修改图形慎用。导入图形修改很麻烦。

第2步

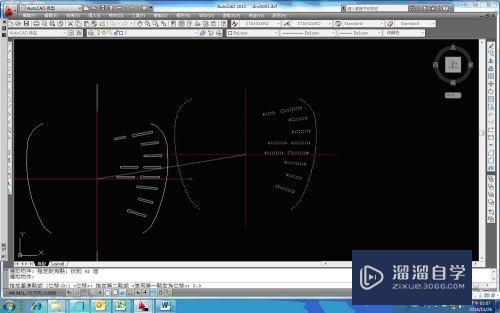

CAD中选择需要导入的图形的中心移到坐标原点。用移动工具。输入（0。0）座标；并另保存成DXF格式。

第3步

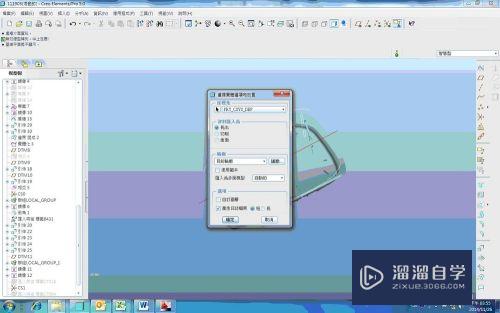

菜单中“插入”—“共享文档”—“来自档案”。选择DXF导入进Pro/E中。

第4步

导入后参照只有座标系可以选择。导入面是FRONT面。如需要导入不同的面则需要建立不同的座标系才行。

第5步

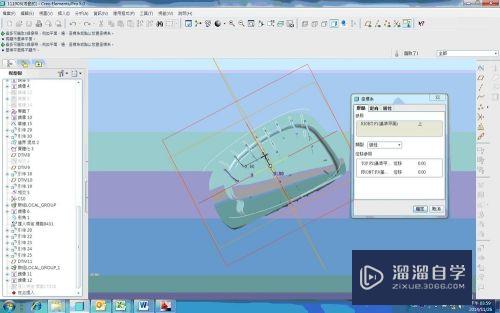

建立两个新座标系。建立坐标需要注意分清方向

第6步

导入第二。第三视图时。选择不同座标系。导入后效果
