我们都知道CAD能够进行二维制图和三维图纸设计。大多数时候用于室内设计的建模。以及各种机械和功能上面。室内的设计那么就少不了家具的制作。例如CAD如何制作实木鞋架模型？下面一起来看看吧！

工具/软件

硬件型号：小新Pro14

系统版本：Windows7

所需软件：CAD2014

方法/步骤

第1步

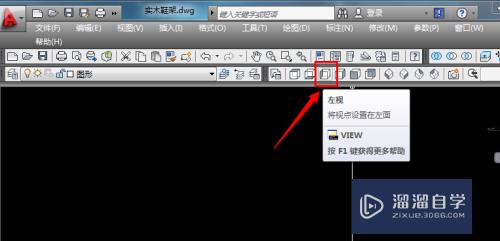

打开CAD。转左视图

第2步

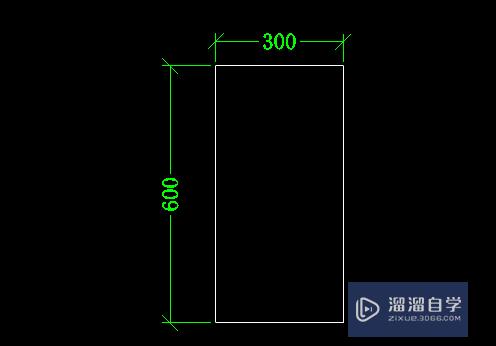

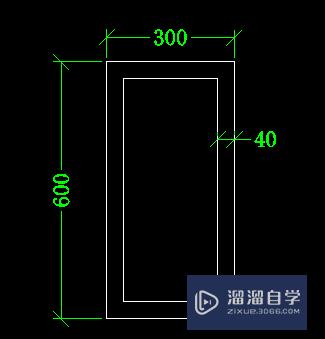

画长300。高600的矩形

第3步

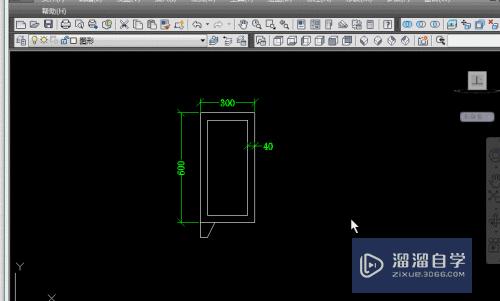

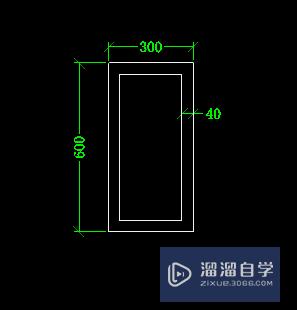

将矩形向内偏移40

第4步

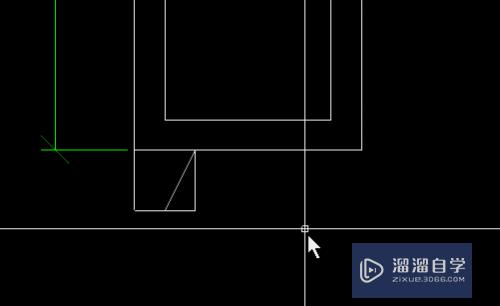

沿大矩形的左下角画边长80的正方形。再沿正方形的右上角画向下边中点画直线

第5步

剪掉正方形多余的线

第6步

先将标注图层锁定且隐藏——面域所有图形——用大矩形减去里面的小矩形

第7步

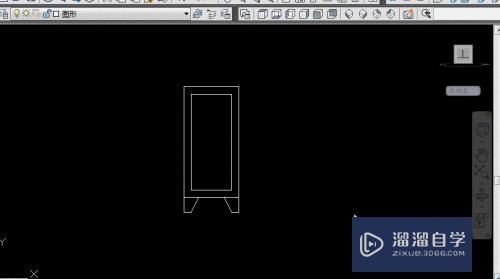

沿300*600矩形的中点。镜像下面的小梯形

第8步

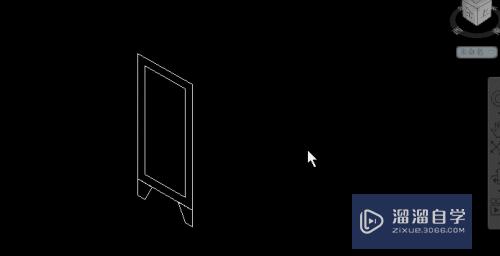

将视图转为前视——再转为西南等测视图

第9步

画长800。高30的矩形

第10步

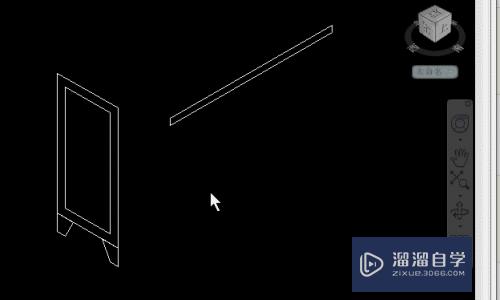

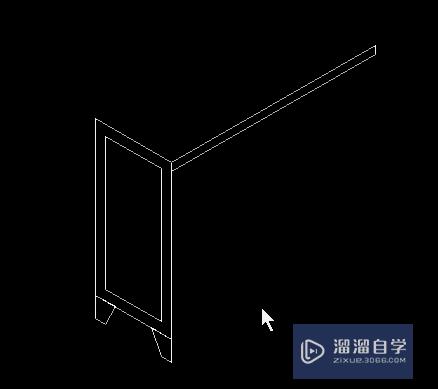

移动800*30的矩形让其左上角。对齐600*300矩形的右上角

第11步

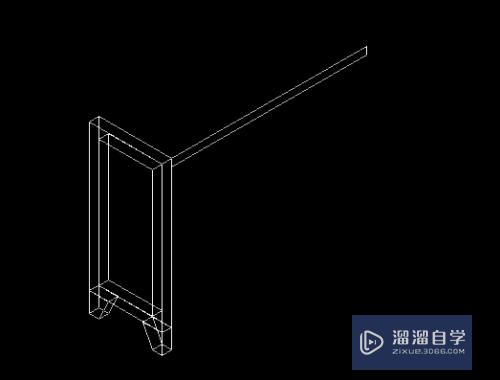

向左拉伸左侧的图形40长

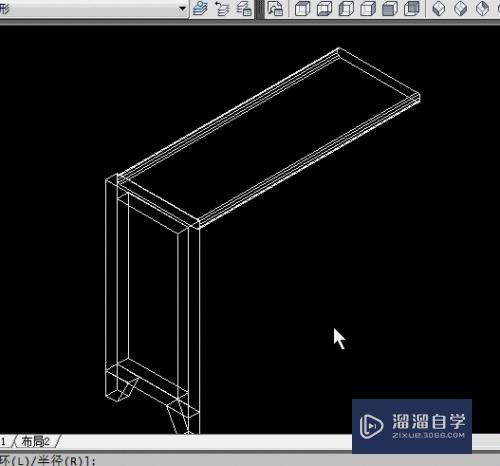

第12步

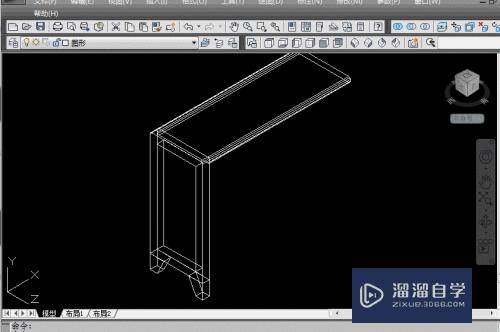

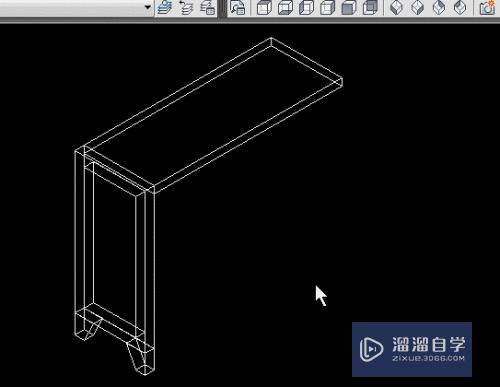

向下拉伸800*30的矩形。沿600*300矩形的右上角到左上角

第13步

倒800*30*300的立方体的前后边。倒圆R10

第14步

倒600*300*40的立方体的左上边与右上边。倒圆R10

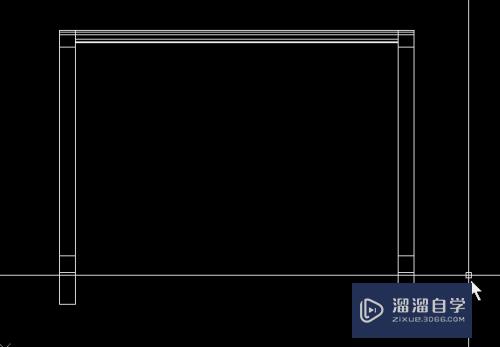

第15步

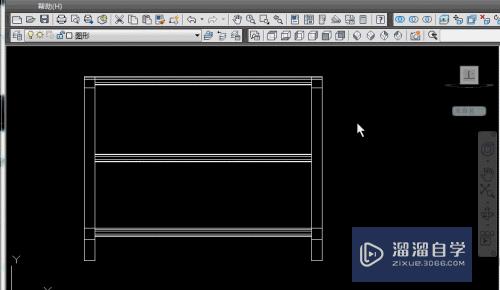

转前视图。沿800*30*300的立方体的中点镜像左侧部分

第16步

向下285的距离复制800*30*300的立方体。再向下275的距离复制

第17步

转西南等测视图——再转真实视觉样式

第18步

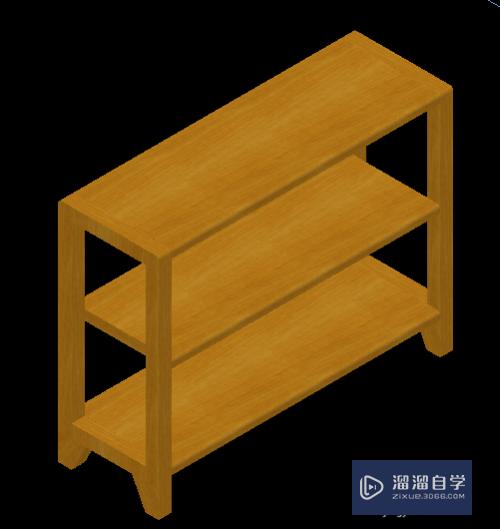

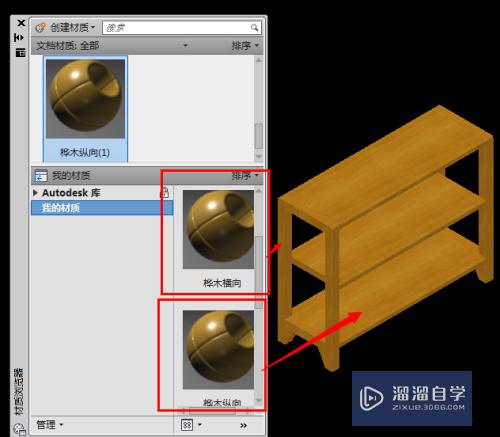

渲染图形。将横板渲染为桦木纵向。纵板渲染为桦木横向

桦木材质的编辑这里介绍过：http://jingyan.baidu.com/article/20095761a51b56cb0621b463.html

以上关于“CAD如何制作实木鞋架模型(cad如何制作实木鞋架模型图)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
