CAD是一款非常精密的软件。在制作钢结构或者土建等领域上。都会需要使用到CAD。软件还有大量的工具方便我们制图。CAD软件还能够进行建模。很多刚接触不懂。那么来看看下面的CAD三维机械建模实例教程。

工具/软件

硬件型号：惠普(HP)暗影精灵8

系统版本：Windows7

所需软件：CAD2004

方法/步骤

第1步

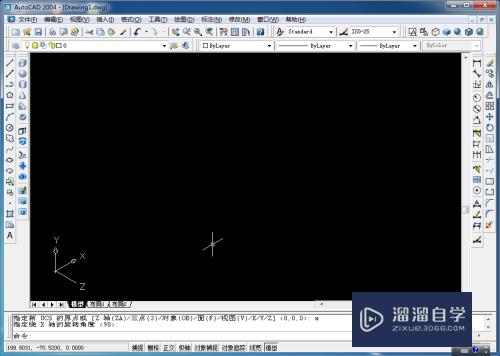

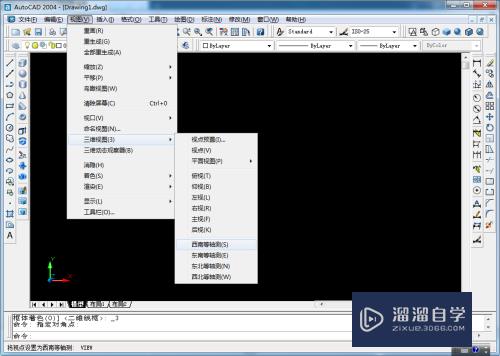

打开AUTOCAD2004软件。并新建图形。将视图设置为西南等轴测。再利用UCS命令。将视图沿Y轴旋转90度

第2步

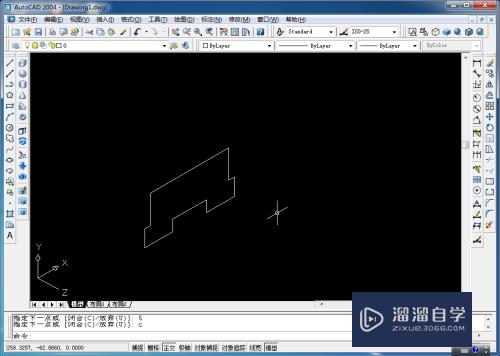

绘制基本图形。再使用面域命令将图形转化为面域

第3步

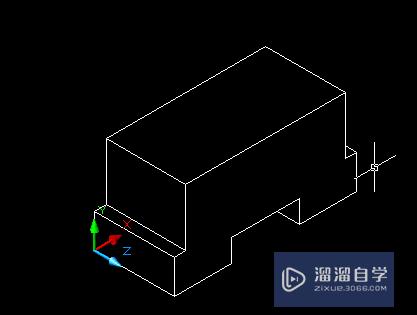

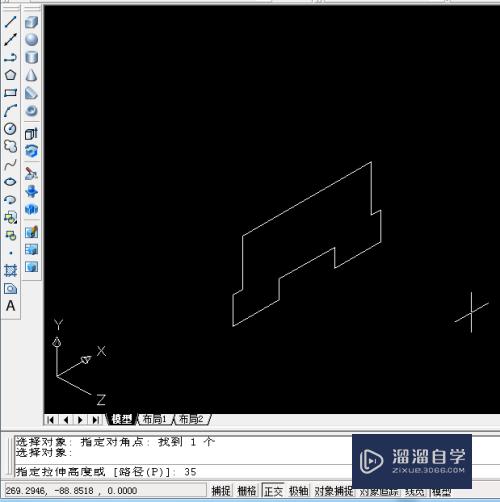

使用拉伸命令。将面域沿Z轴方向拉伸为实体

第4步

将坐标系设置在实体面上。并绘制图形形成面域

第5步

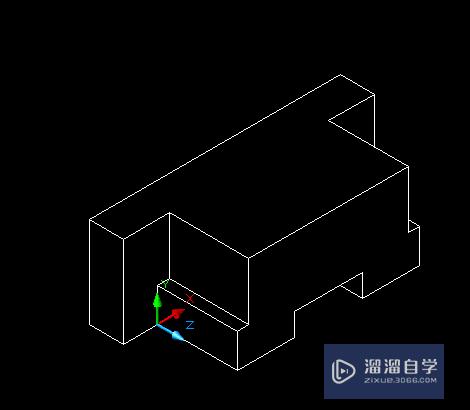

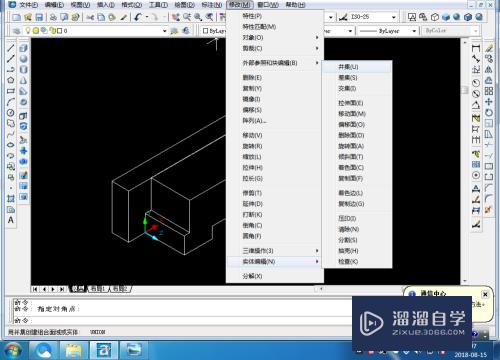

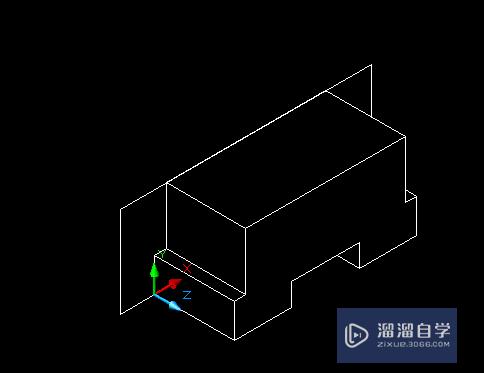

将面域拉伸成实体。再利用三维编辑的并集。将两个实体合并为一个整体

第6步

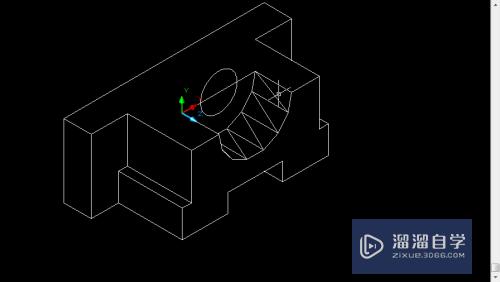

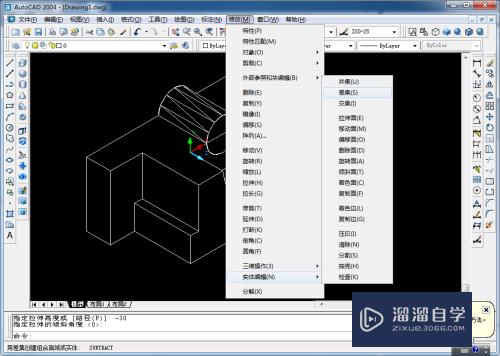

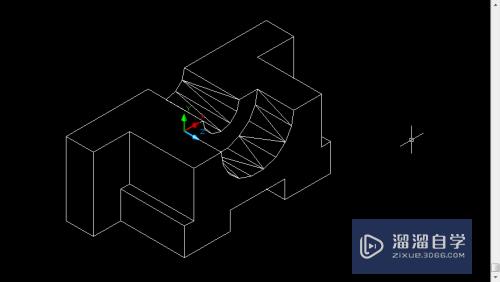

利用差集命令绘制两个半圆

第7步

将棱角边进行倒圆角

第8步

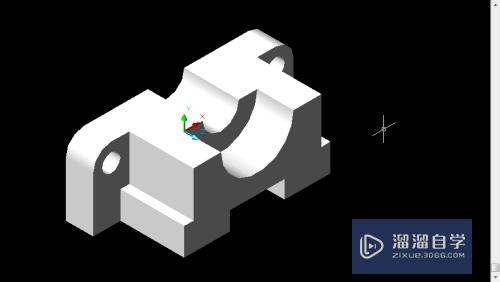

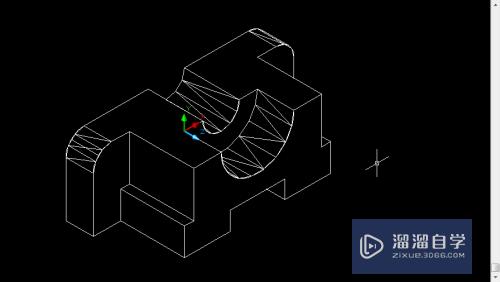

再利用差集命令绘制圆孔。得到最终的三维建模图形
