CAD是比较常用的平面图纸设计软件。在进行制作平面图纸时。经常会需要使用到点这个工具。但很多新手对于这个工具了解并不多。也不知道CAD2013绘图点工具如何使用。没关系。今天来详细的给大家介绍一下。

工具/软件

硬件型号：华硕（ASUS）S500

系统版本：Windows7

所需软件：CAD 2014

方法/步骤

第1步

绘图工具之点工具

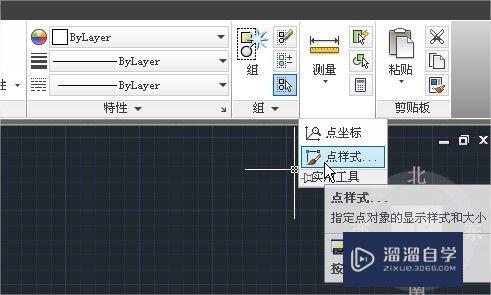

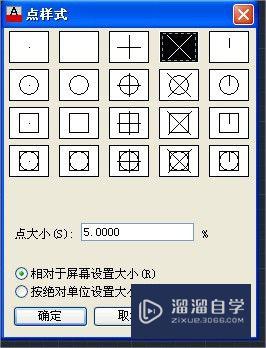

在CAD中点工具用来造点。点绘制在线上。如果不改变点样式。我们是看不到点的。首先我们应该改变一下点样式。如图。在上方工具栏中找到【实用工具】。并展开。选择点样式。在如图所示的对话框内。选择合适的点样式。适当调整点的大小。

第2步

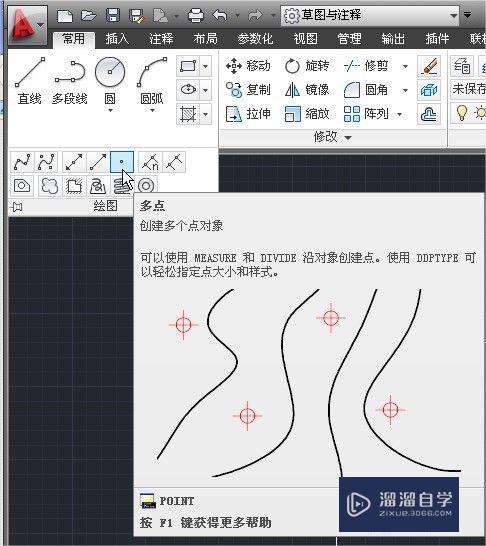

在绘图工具栏中。有两个点工具。如图。一个是直接点点的工具。一个定数等分的工具（用来定数等分）

第3步

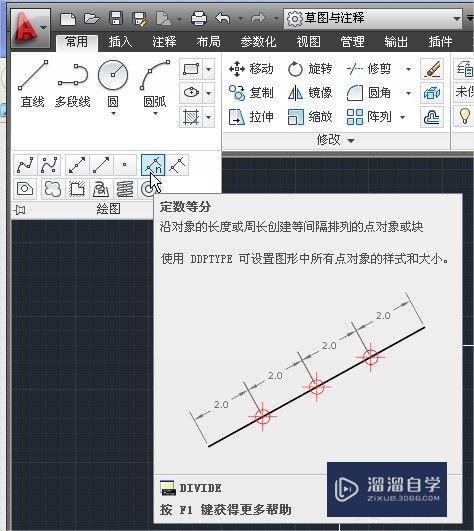

使用点工具—定数等分的步骤。

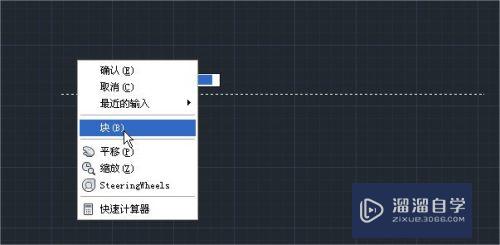

选择定数等分工具。选择要等分的对象。如图。我选择矩形的上边。这时命令行中提示输入线段数目或【块】。此时。若输入4。就将线段分成了4份。若右键选择块的话。就需要调用自己已经创建的块。此点请自行尝试。

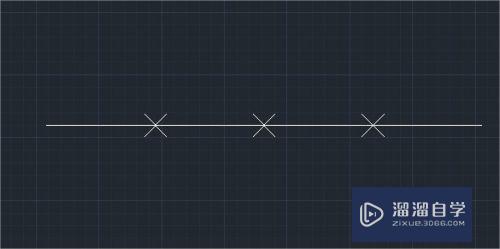

等分出来的效果如图：
