CAD是目前比较受欢迎的工程制图建模软件。在很多工程图纸上。需要做详细的数据标注。这个时候我们可以借助命令来完成。那么CAD怎么使用快速标注命令？下面一起来学习操作方法吧！

工具/软件

硬件型号：华硕（ASUS）S500

系统版本：Windows7

所需软件：CAD 2010

方法/步骤

第1步

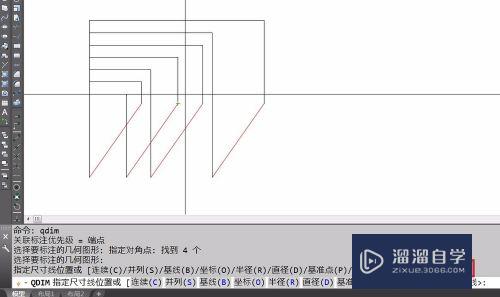

继续介绍快速标注的第三个参数。B - 基线。

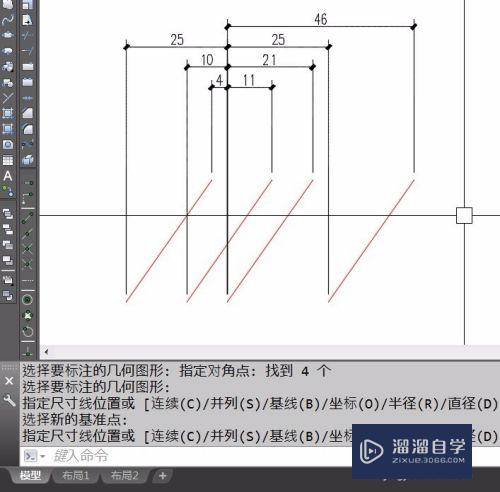

这算是比较为大家熟知的命令。用快速标注完成。效率也很令人满意。执行完的效果如附图。

第2步

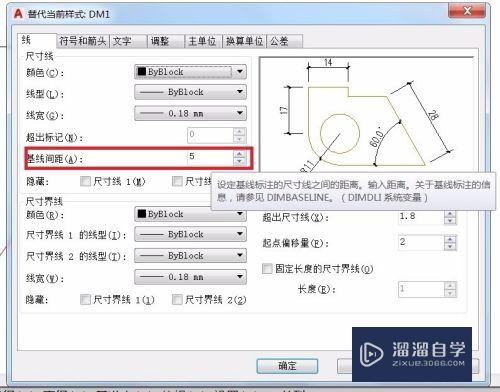

基线快速标注的间距是标注样式里面定义的。如果制图需要调整标注间距。可以去标注样式里面修改基线间距。具体方法是：命令“标注样式编辑器”。找到需要修改的标注样式。点击修改。在第一个插页“线”里面找到基线间距来调整。

第3步

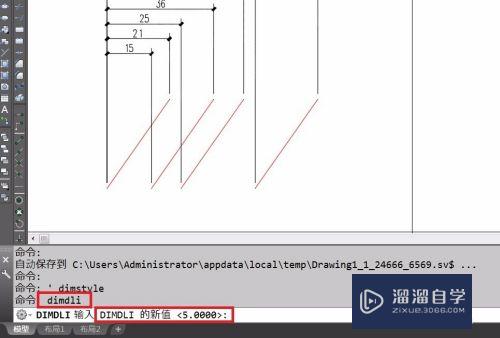

除了调整标注样式来修改间距。还有另外一个比较快捷的途径。那就是直接修改系统变量取值。控制基线标注间距的系统变量是DIMDLI。在输入栏键入“DIMDLI”然后回车。就可以修改间距的数值了。

提醒两点：

1. 修改系统变量并不会调整已经完成的标注的间距。只会对后面的标注生效。

2. 间距一般不小于字高的2倍。不然会显得有些局促

第4步

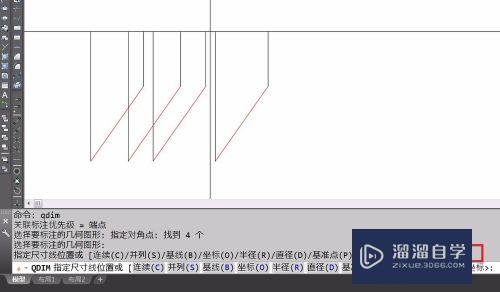

接着介绍下一个参数：O - 坐标

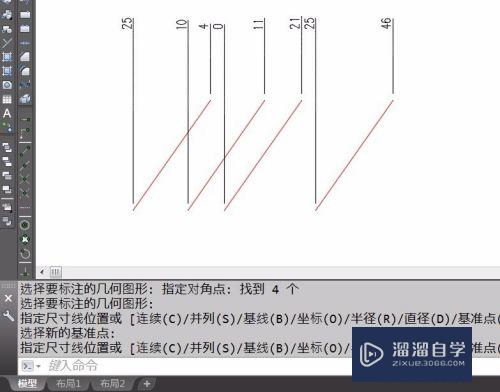

通过鼠标选择布置方向。来完成批量的坐标标注。标注值为相对坐标。以基准点为原点。向左向右标注相对坐标。注意的是。无论左右方向。坐标数值均为正值。

第5步

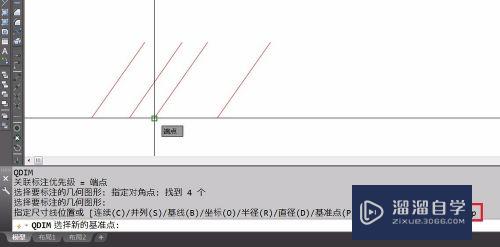

切换基准点的参数是：P - 基准点

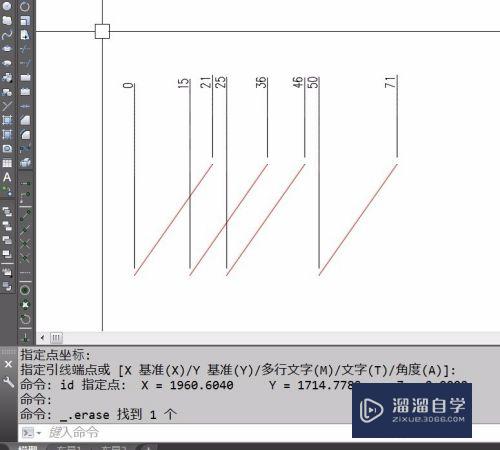

通过鼠标点击特征点。来更换基准点的布置。更换基准点后。再次执行坐标快速标注。结果如附图。0坐标已经变化到新的基准点处。

第6步

这里要提醒的是。基准点设置影响的不只是坐标标注。同样影响基线标注。

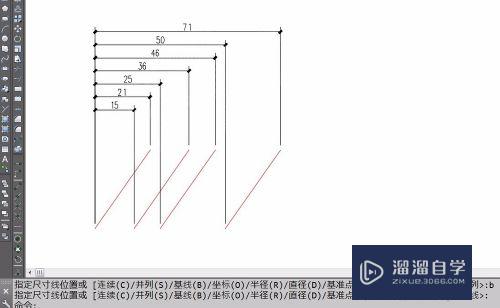

附图就是基线标注的效果（基准点已经在上一步的时候调整）
