CAD可以更轻松地解决最严峻的设计挑战。借助其自由形状设计工具能创建所想像的形状。软件也常用于电器工程。那么CAD如何绘制电抗器？大家可以参考一下小渲的做法。

工具/软件

硬件型号：小米 RedmiBookPro 14

系统版本：Windows7

所需软件：CAD 2017

方法/步骤

第1步

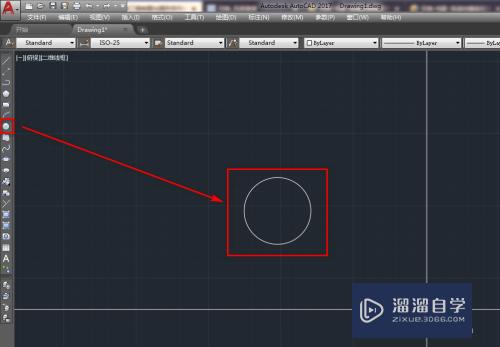

打开CAD。使用圆工具在作图区绘制一个圆。如下图。

第2步

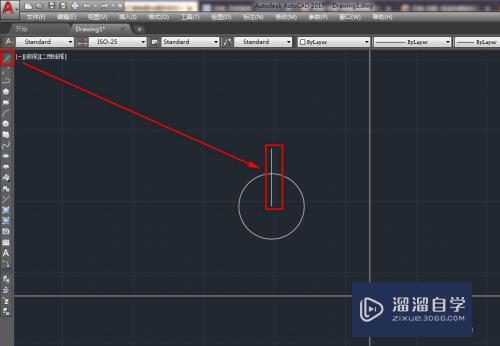

使用直线工具。以圆心为起点绘制一个竖线。如下图。

第3步

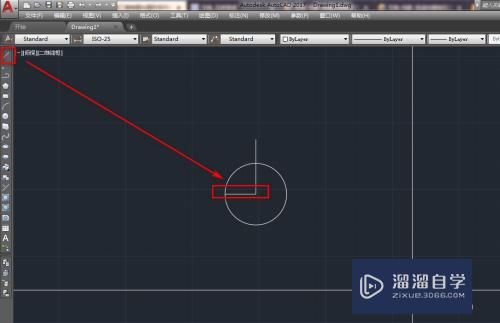

再次使用直线工具绘制一条圆的横线半径。如下图。

第4步

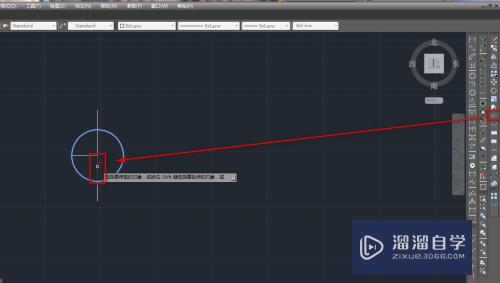

使用镜像工具。将绘制的竖线沿着半径做镜像。如下图。

第5步

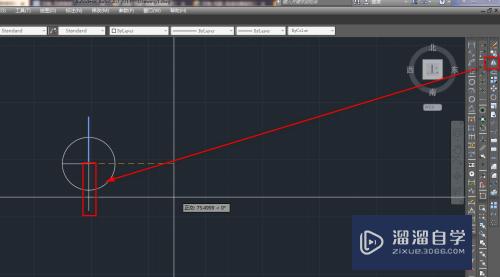

使用修剪工具。以圆为界限。将多余的线条修剪掉。如下图。

第6步

再次使用修剪工具。以竖线和横线为界限。将多余的圆弧修剪掉。如下图。

第7步

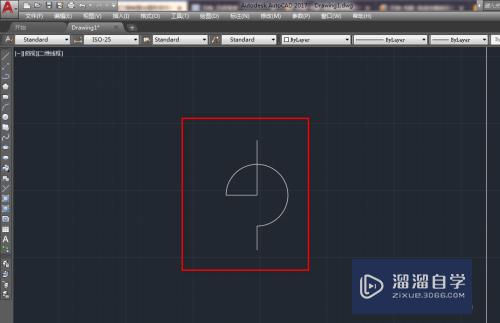

这样。我们就完成了电抗器图块的绘制。如下图。

以上关于“CAD如何绘制电抗器(cad如何绘制电抗器图纸)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
