CAD里面经常会需要使用到修订云线。修订云线可以绘制由连续圆弧组成的云形多段线。一般应用在审阅图形中使用。还可以将圆和椭圆闭合多段线。闭合样条曲线转换为多段线。下面一起来看看CAD怎样画出修订云线的吧！

工具/软件

硬件型号：微软Surface Laptop Go

系统版本：Windows7

所需软件：CAD 2007

方法/步骤

第1步

要绘制修订云线。首先要点击左侧工具栏中的修订云线工具按钮。

第2步

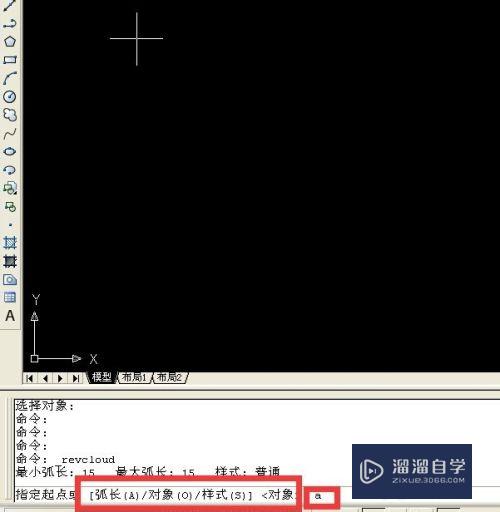

鼠标在界面点击一下指定起点。然后输入a再回车。

第3步

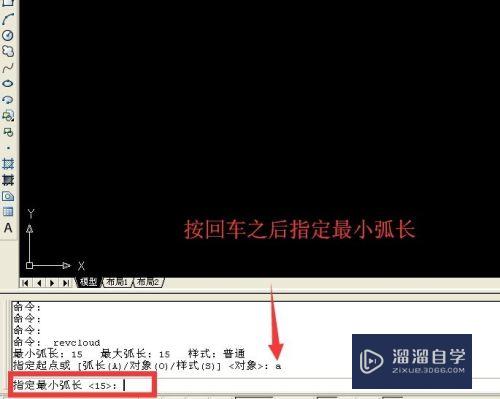

回车之后指定最小弧长。

第4步

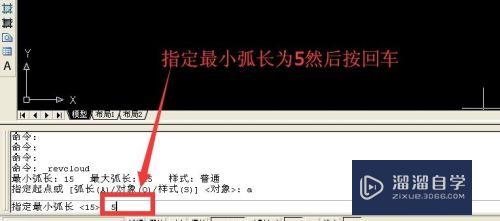

这里指定最小弧长为5。然后点击回车。

第5步

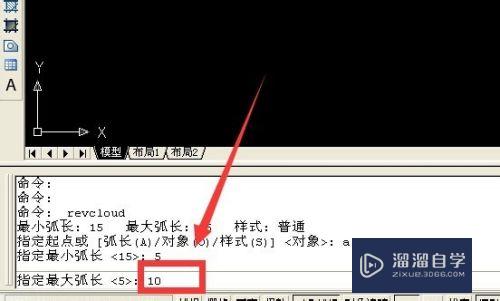

回车之后指定最大弧长。最大弧长不超过最小弧长的三倍。这里输入10。

第6步

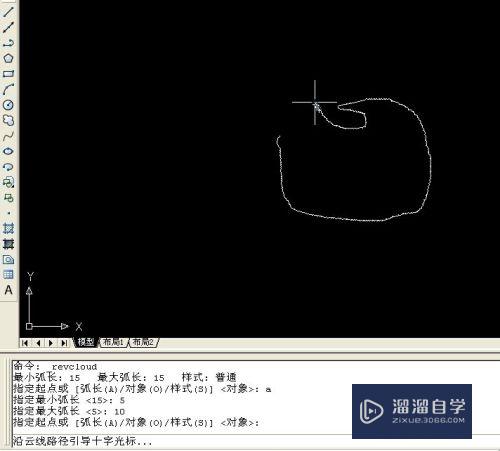

这时沿着拖动鼠标拖出云线。

第7步

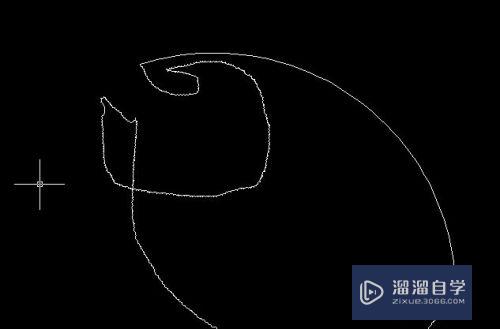

当两个端点之间距离小于最大弧长时候修订云线自动闭合。

第8步

以上关于“CAD怎样画出修订云线(cad怎样画出修订云线的图形)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
