为了让别人更加清晰的了解CAD的内容。我们经常会需要进行添加标注。以及标注的指引线条。在CAD绘图的时候经常会用到箭头。那么CAD怎么用线性标注制作箭头？小渲这就来教大家。

工具/软件

硬件型号：联想（Lenovo）天逸510S

系统版本：Windows7

所需软件：CAD 2010

方法/步骤

第1步

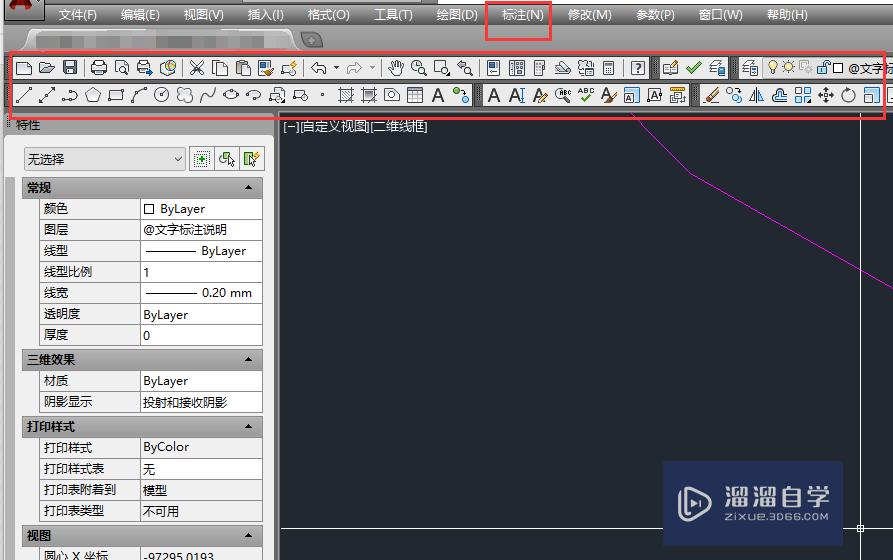

打开CAD软件。找到菜单栏的“标注”选项。也可通过调出相应工具条实现。如图所示

第2步

单击菜单栏的标注。然后选择下拉菜单中的“线性”。如图

第3步

指定线性标注的第一个点。如图所示

第4步

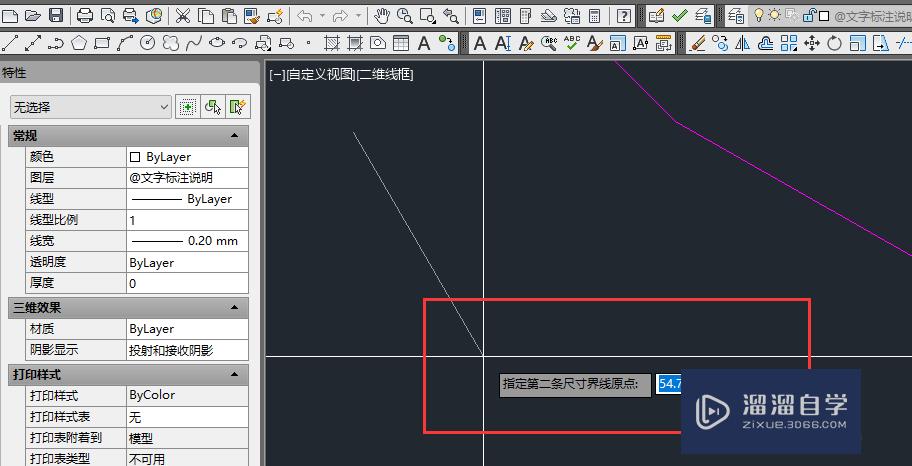

指定线性标注的第二个点。如图所示

第5步

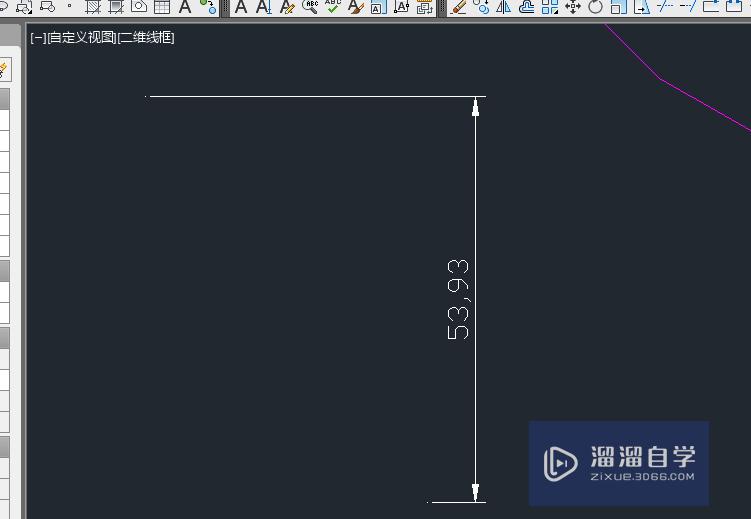

指定好尺寸线位置。标注线即可绘制出来。如图所示

第6步

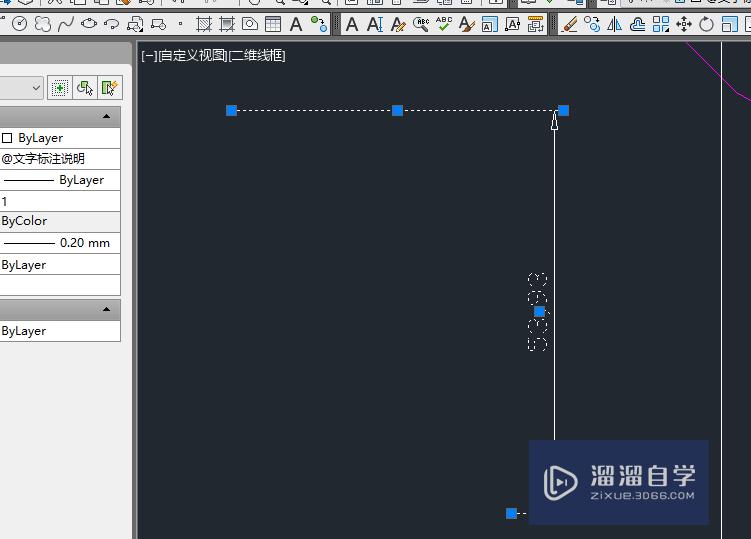

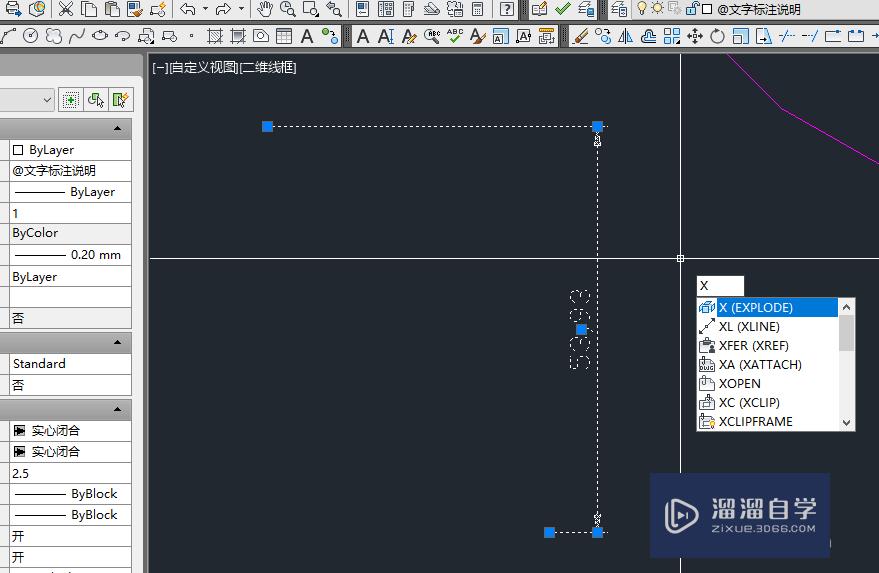

选中标注尺寸线。然后点击菜单里中的分解。或输入命令“X”实现分解。如图所

第7步

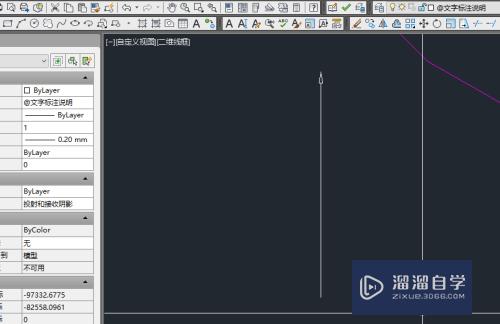

分解之后。将不需要的部分删除。留下需要的部分。则箭头就制作完成。如图所示

以上关于“CAD怎么用线性标注制作箭头(cad怎么用线性标注制作箭头图形)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
