CAD里面重复绘制某些图案以填充图形中的一个区域。从而表达该区域的特征被称为图案填充。图案填充可以用图案填充表达一个剖切的区域。也可以使用不同的图案填充来表达不同的零部件或材料。所以今天一起来了解CAD怎么设置图案填充吧！

工具/软件

硬件型号：华为笔记本电脑MateBook 14s

系统版本：Windows7

所需软件：CAD 2010

方法/步骤

第1步

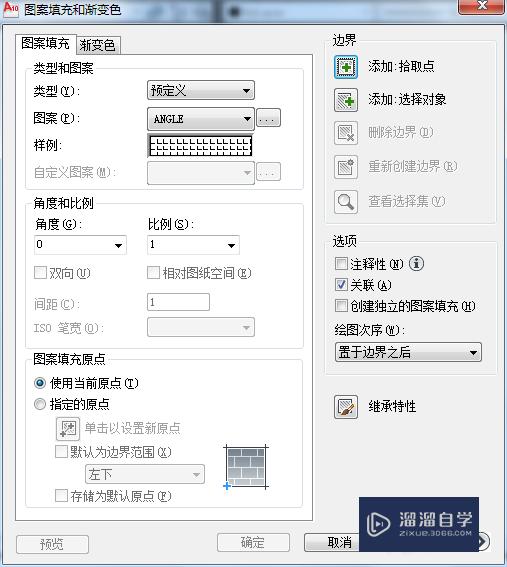

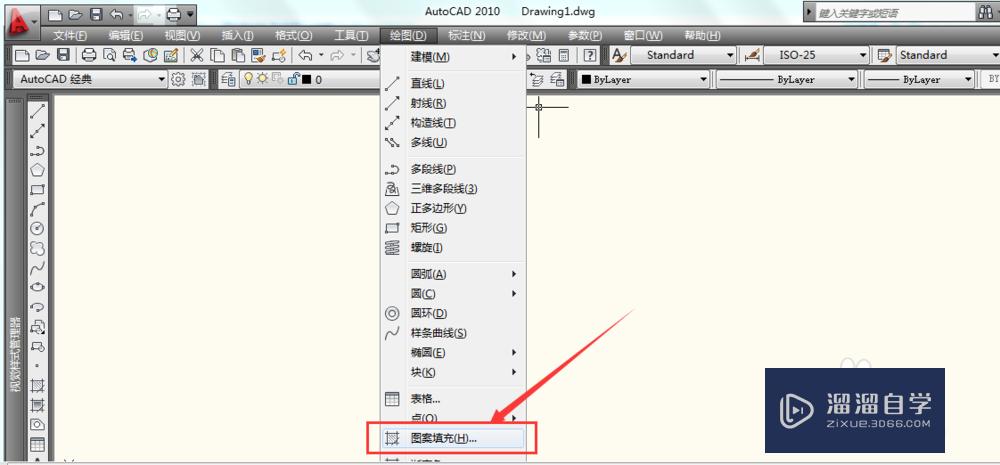

在快速访问工具栏中选择【显示菜单栏】命令。在弹出的菜单中选择【绘图】｜【图案填充】命令（BHATCH）。或在【功能区】选项板中选择【常用】选项卡。在【绘图】面板中单击【图案填充】按钮。可以打开【图案填充和渐变色】对话框。

第2步

在【类型和图案】选项区域中。可以设置图案填充的类型和图案。主要选项的功能如下。

第3步

【类型】下拉列表框：设置填充的图案类型。包括【预定义】。【用户定义】和【自定义】3个选项。其中。选择【预定义】选项。可以使用AutoCAD提供的图案；选择【用户定义】选项。则需要临时定义图案。该图案由一组平行或者互相垂直的两组平行线组成；选择【自定义】选项。可以使用事先定义好的图案。

第4步

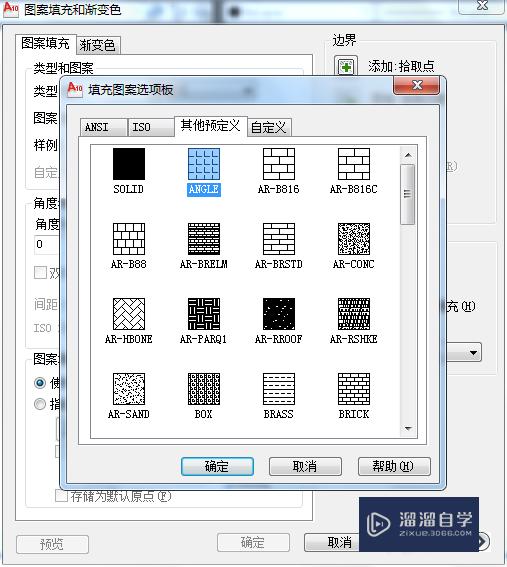

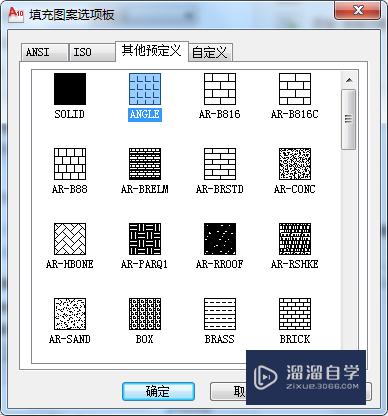

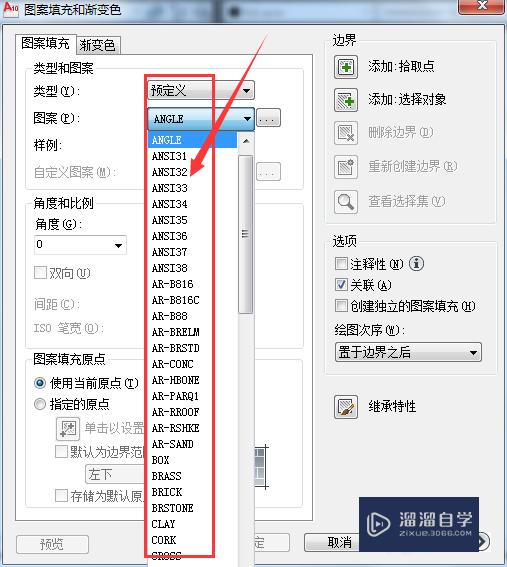

【图案】下拉列表列表框：设置填充的图案。当在【类型】下拉框中选择【预定义】选项时该选项可用。在该下拉列表中可以根据图案名选择图案。也可以单击其后的....按钮。在打开的【填充图案选项板】对话框中进行选择。

第5步

[样例]预览窗口：显示当前选中的图样例。单击所选样例图案。也可以打开【填充图案选项板】对话框选择图案。

第6步

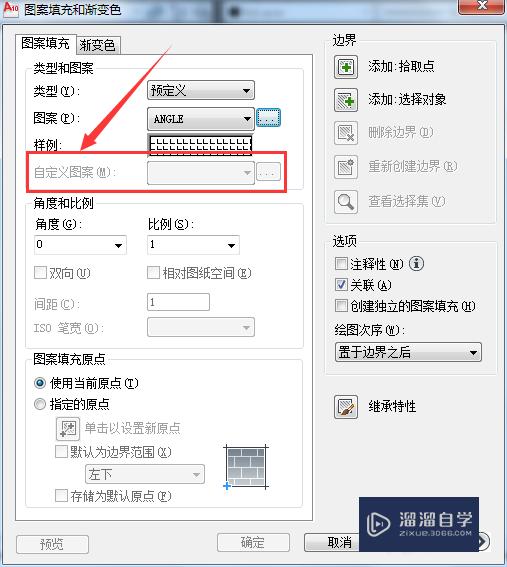

【自定义图案】：下拉列表框：选择自定义图案。在【类型】下拉列表中选择【自定义】选项时该选项可用。
