CAD2017是一款非常实用的绘图建模软件。是国内很多建筑设计行业的首选软件。但是很多建筑功能的图纸很大。我们需要进行设置一些界限。不然后续查看和打印都不方便。下面一起来了解CAD2017如何设置图形界限吧！

工具/软件

硬件型号：惠普(HP)暗影精灵8

系统版本：Windows7

所需软件：CAD2017

方法/步骤

第1步

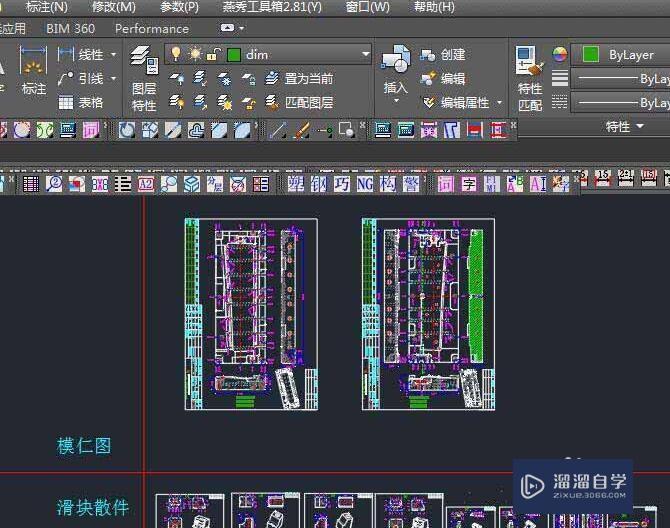

打开一张图纸或新建一第图纸。为了便于操作。小渲这里是打开一张图纸;

第2步

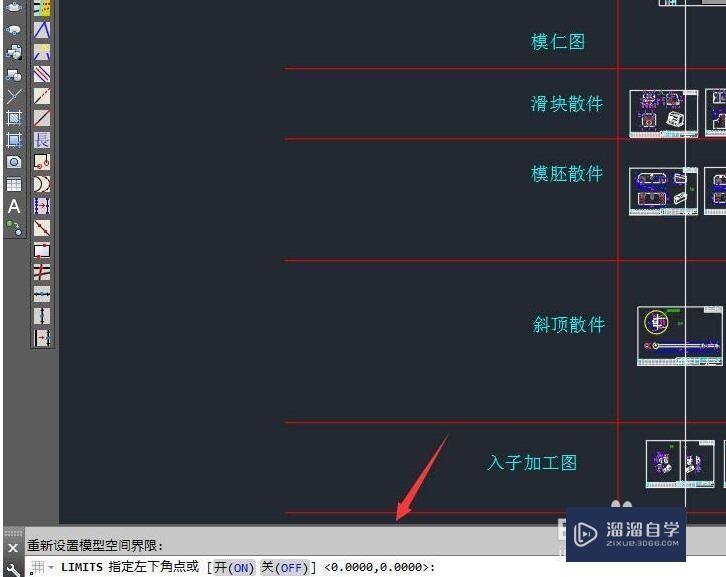

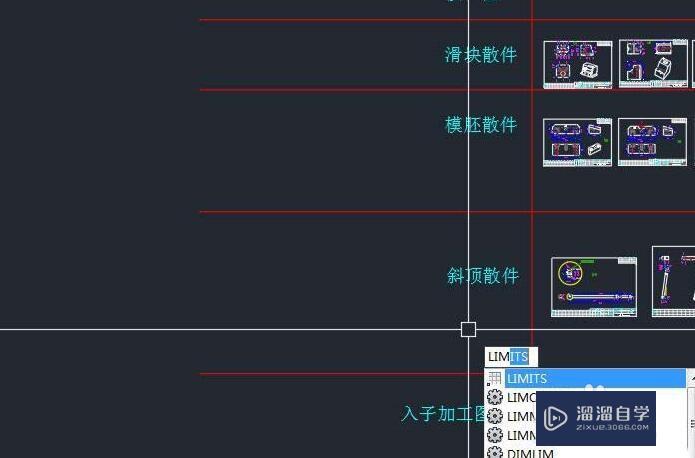

在AutoCAD2017命令输入窗口输入limits,其提示如下：

第3步

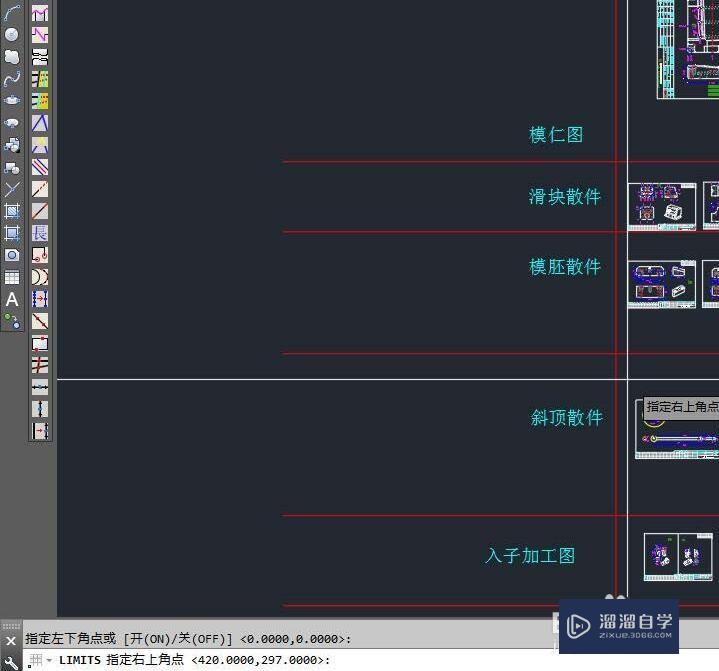

在命令行提示输入左下角的点时。此时的尺寸直接默认的为0即可;

第4步

在提示输入右上角的点时。此时就需要输入了。输入的原则可以参考GB图纸标准。如A0A4等;

第5步

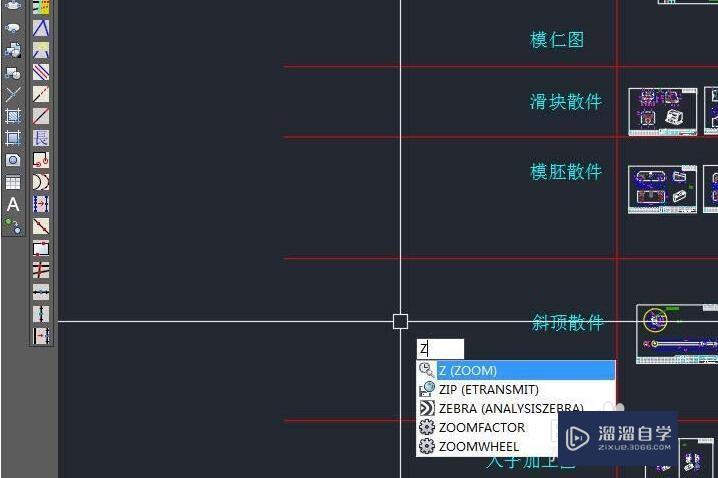

CAD图形界限设置完成后。可以在命令行输入Z;

第6步

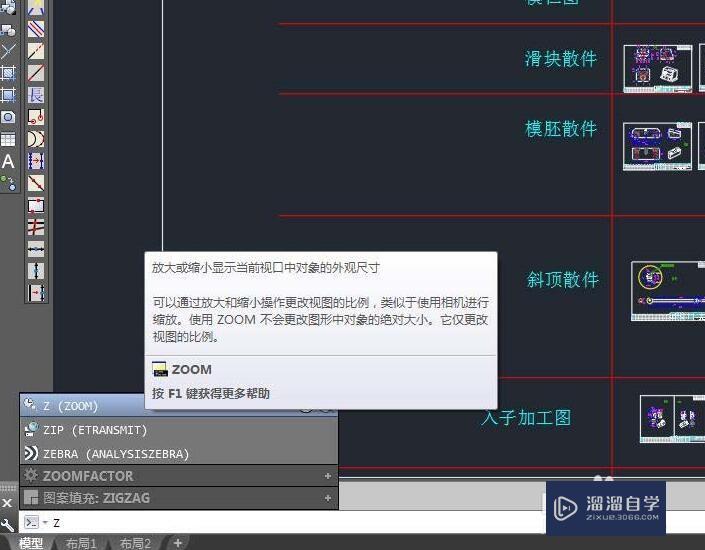

Z是指ZOOM命令。其功能是用来等比缩放图形;

第7步

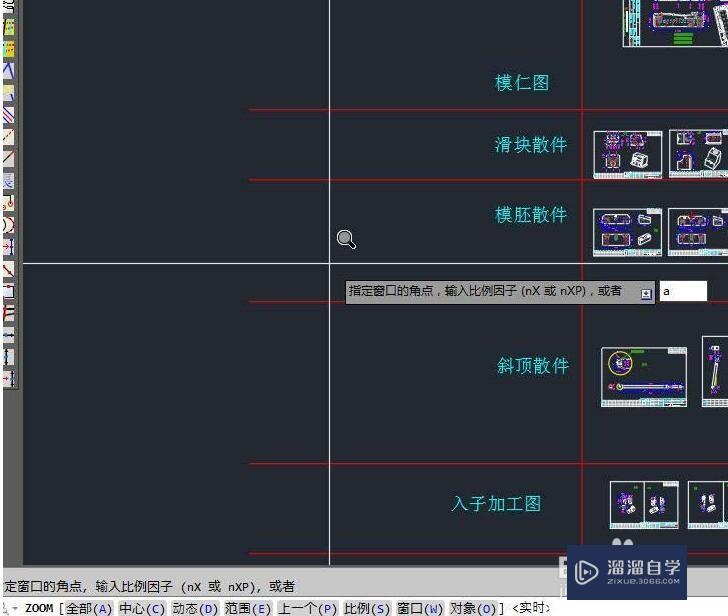

进入Z命令后。输入字母A。敲击回车键后;
