大器械柜是办公铁柜中的另外一种柜体。一些办公室内布局规划的图纸里。我们也需要把这个机械柜的平面图展示出来才行。那么CAD怎么制作大器械柜平面图？很简单。下面来分享操作步骤。

工具/软件

硬件型号：小新Pro14

系统版本：Windows7

所需软件：CAD 2013

方法/步骤

第1步

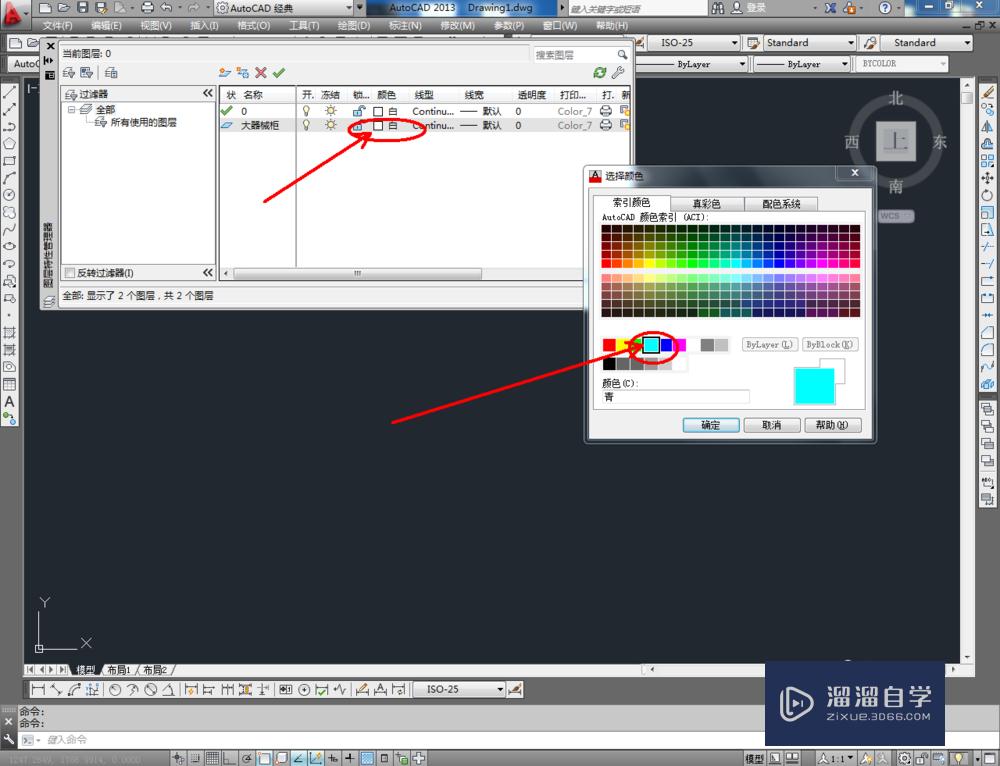

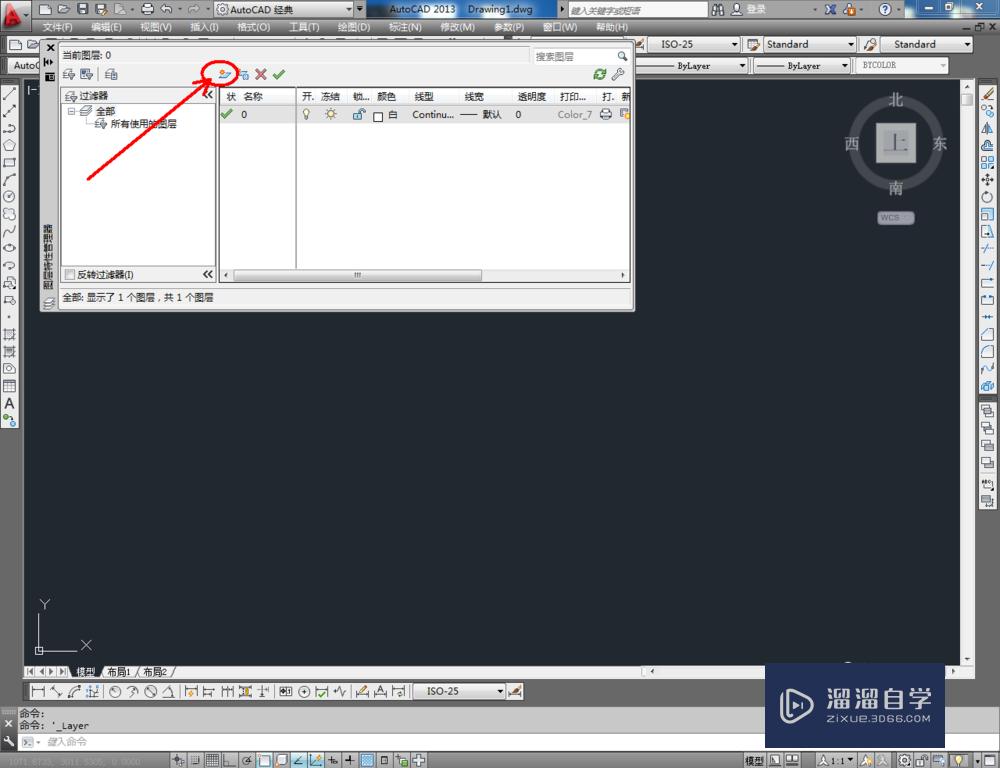

打开AutoCAD 2013软件。点击【图层特性管理器】。点击【新建图层】。将图层命名为：大器械柜。点击色块。按图示设置一个图层颜色。完成大器械柜图层的设置（如图所示）；

第2步

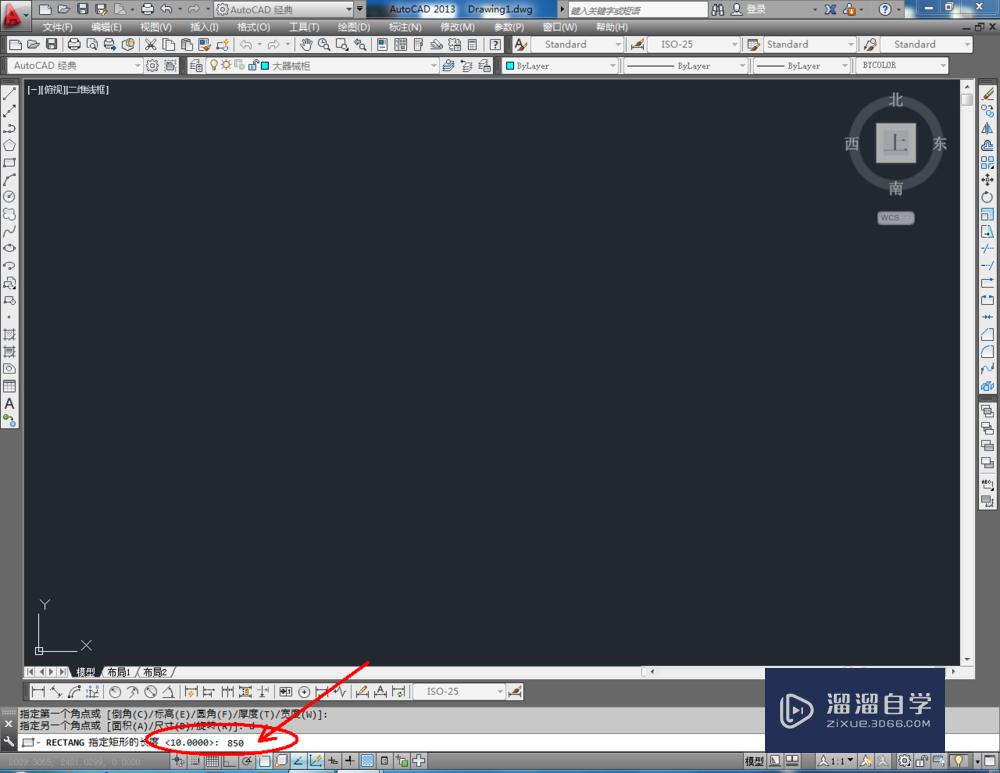

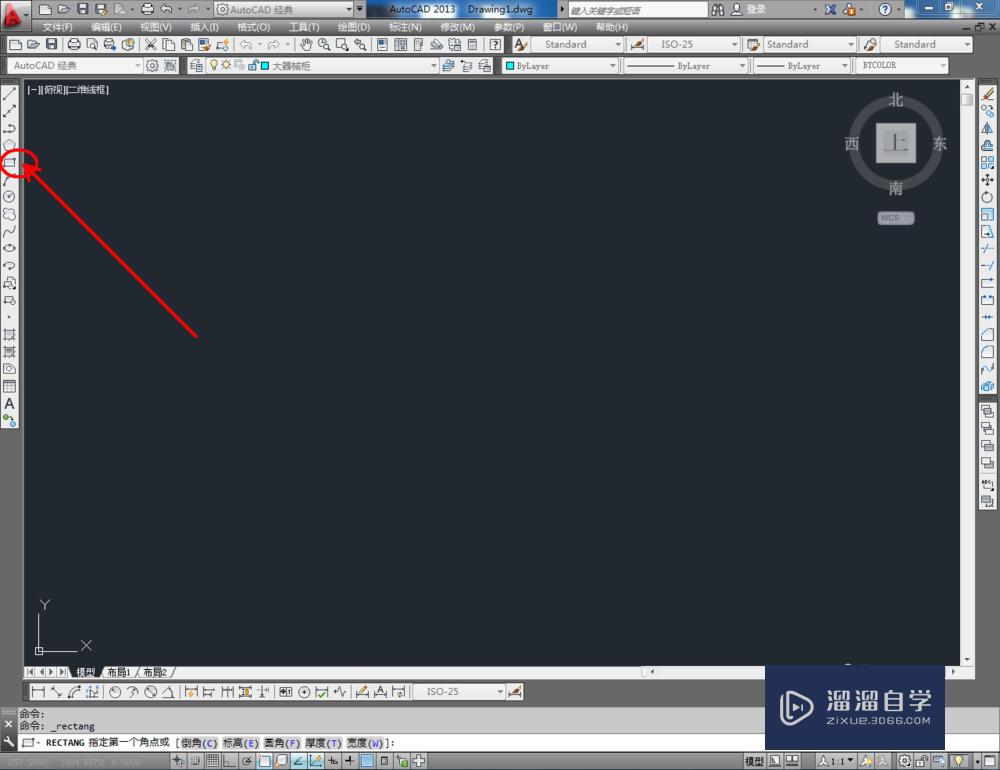

点击【矩形工具】。按图示在命令栏输入：d并按下空格键。输入长度数值：850并按下空格键。继续输入宽度数值：1800并按下空格键。完成矩形图案的绘制。选中图案。点击右边工具栏中的【分解工具】。将图案炸开（如图所示）；

第3步

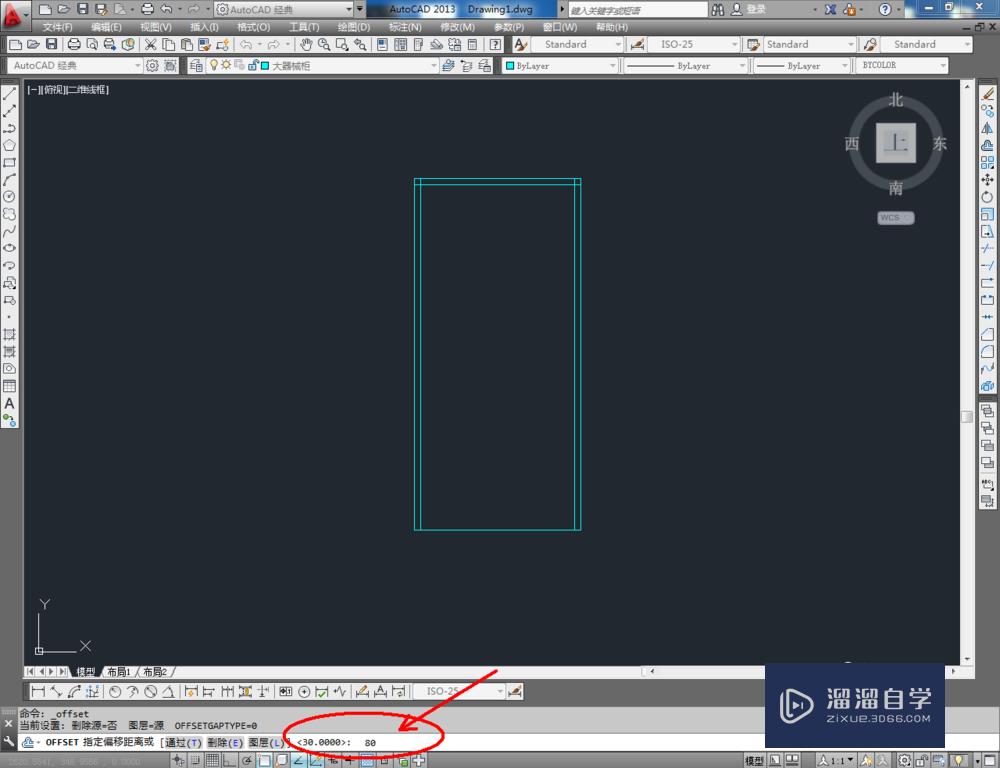

点击右边工具栏中的【偏移】。在命令栏中输入： 30。选中图案侧边和顶边。依次对侧边和顶边进行向内偏移。在命令栏中输入：80。选中底边。将底边进行向上偏移（如图所示）；

第4步

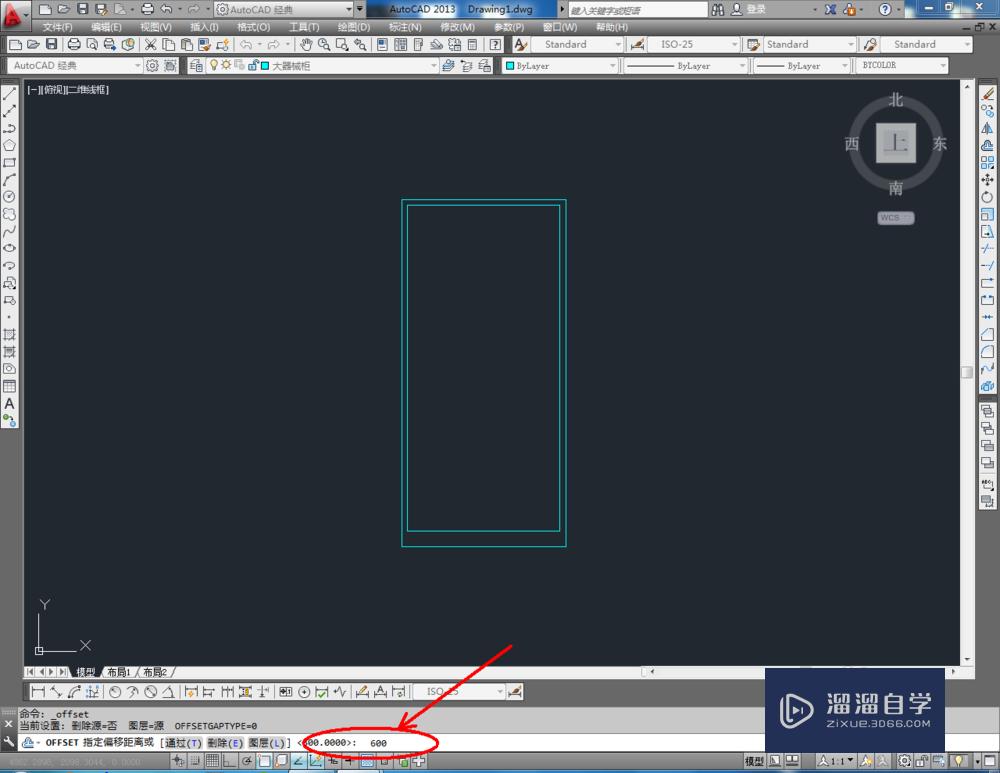

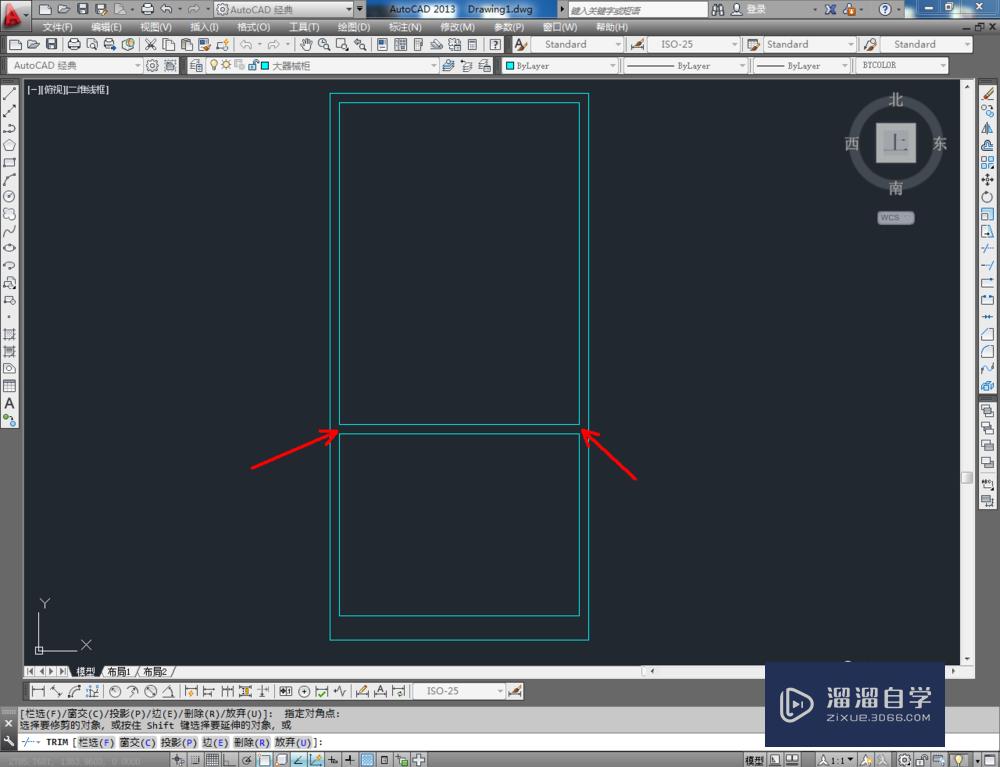

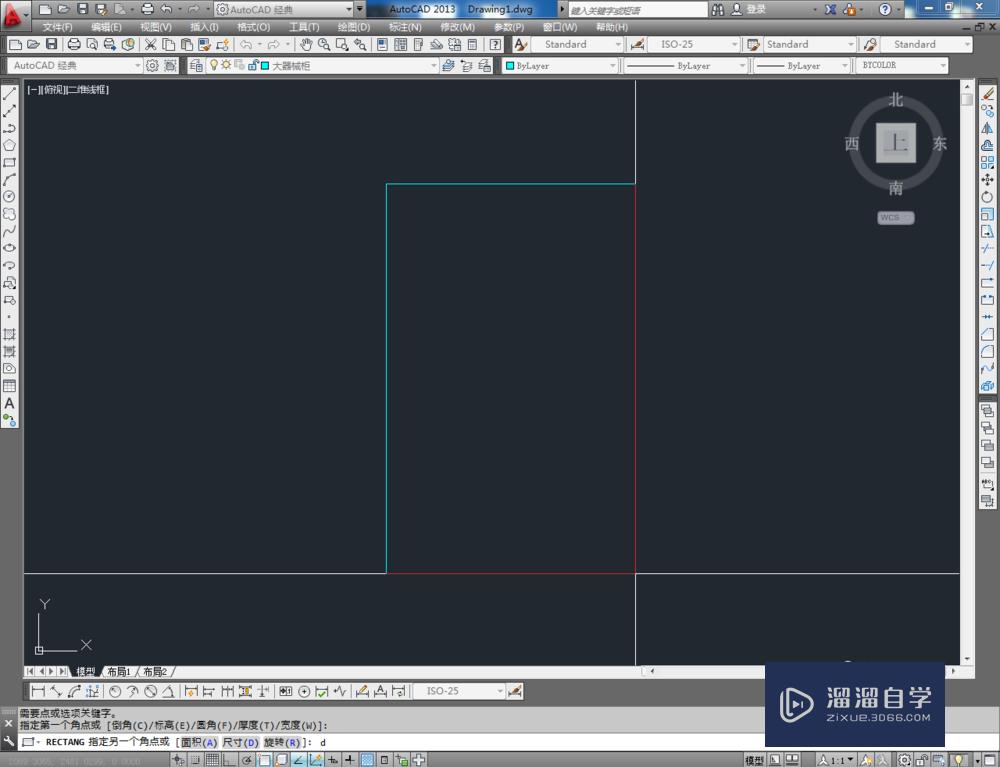

点击右边工具栏中的【偏移】。在命令栏中输入： 600。选中图示图案上的边进行向上偏移。在命令栏中输入：30。对选边进行向上偏移。完成后。点击【修剪工具】按图示进行修剪操作（如图所示）；

第5步

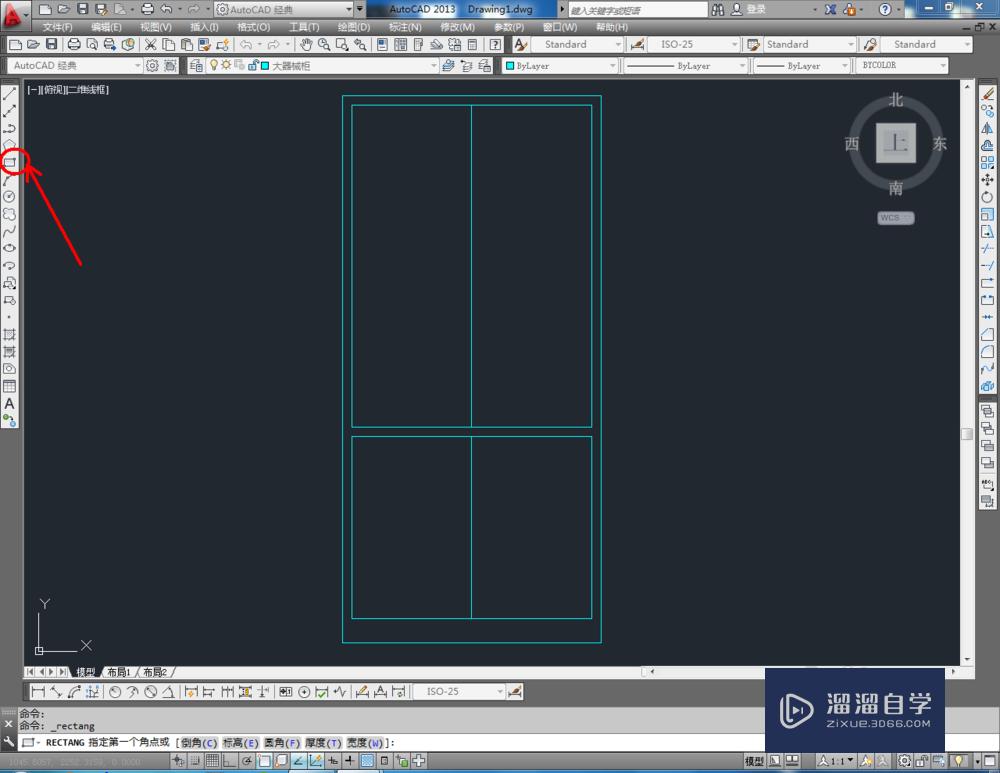

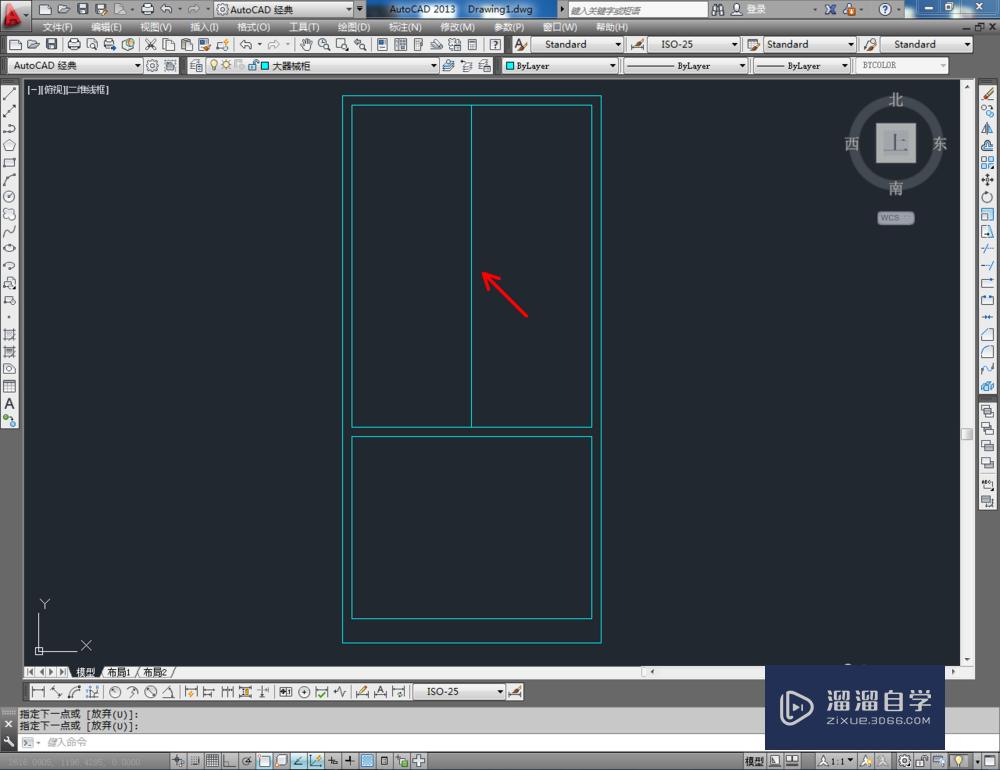

点击【直线工具】按图示绘制两条直线线段后。点击【矩形工具】在图示区域绘制一个矩形方框。点击【偏移】在命令栏中输入数值：50。对矩形方框进行向内偏移操作；

第6步

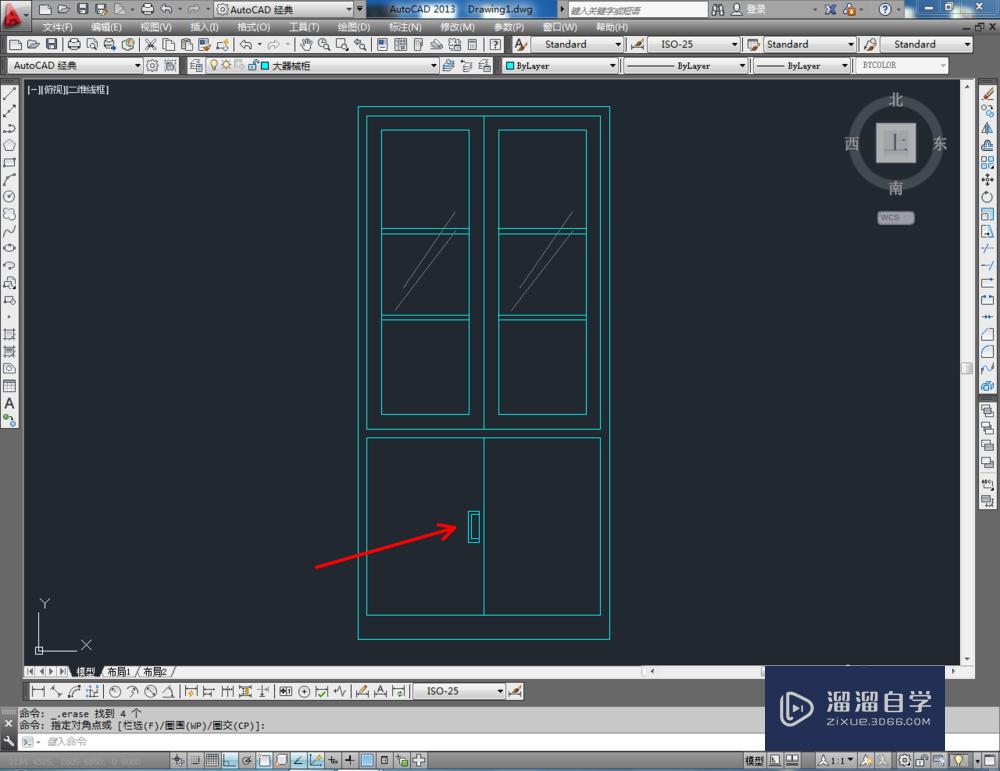

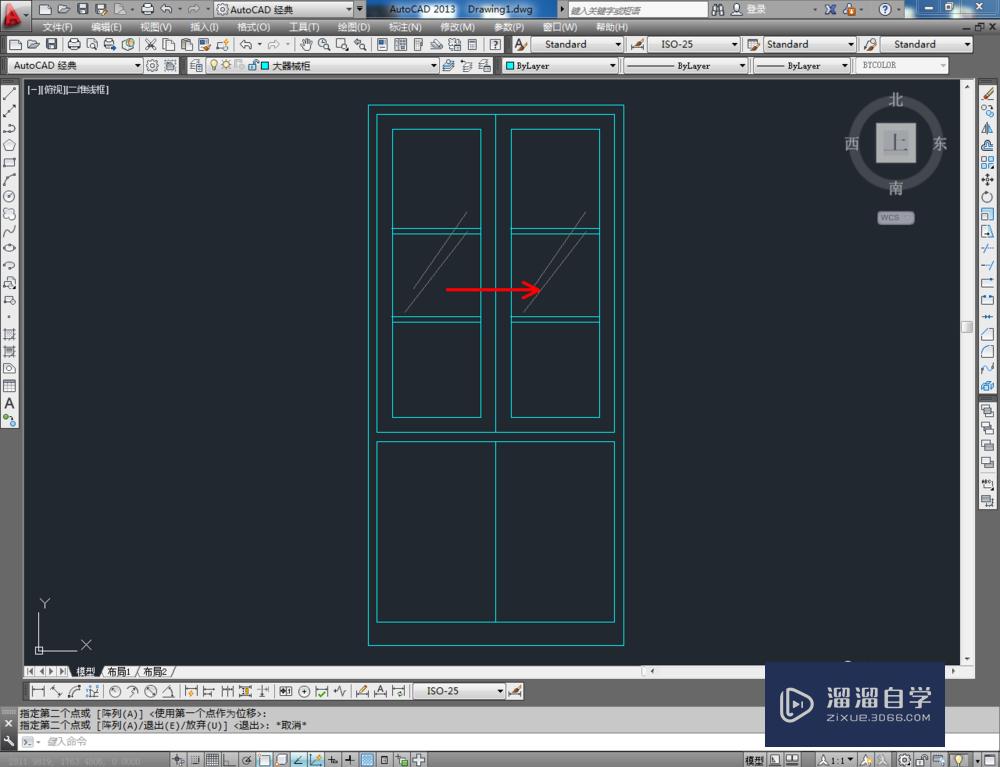

点击【直线工具】。按图示完成门板图案的绘制后。在命令栏中输入：co。对门板图案进行移动复制。最后。将制作好的拉手图块导入文件并调整好拉手的位置。这样我们的大器械柜平面图就全部制作完成。
