在CAD制图完成后。需要清理多余的数据。如无用的块。没有实体的图层。未用的线型。字体。尺寸样式等。可以减少文件大小。那么CAD怎么减小图形占用空间呢？小渲来介绍两种快捷的方法。即可清理彻底多余的内容。

工具/软件

硬件型号：机械革命极光Air

系统版本：Windows7

所需软件：CAD

方法/步骤

第1步

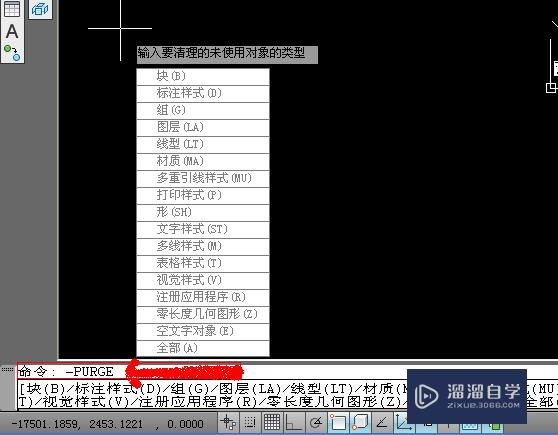

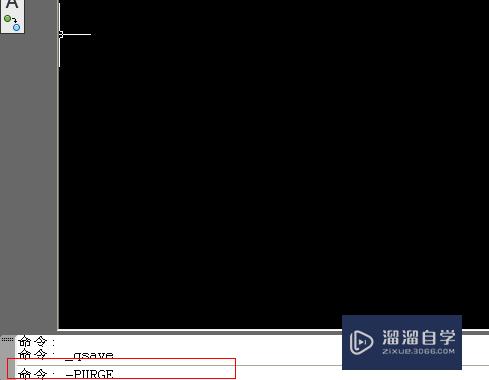

（第一种方法）在CAD命令菜单输入“—purge”会弹出如下示意图。然后鼠标左键点击界面。会出现如下示意图。

第2步

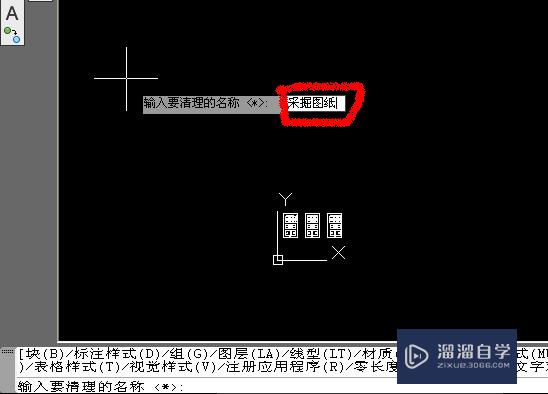

选择“全部”会出现如下示意图。在示意图后面输入“你要修改的图纸”。接着按“Enter”键确定。这是第一种方法。

第3步

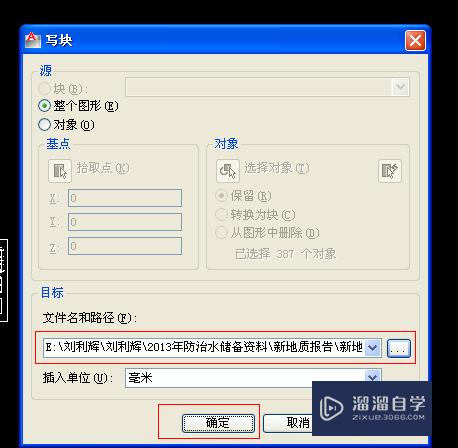

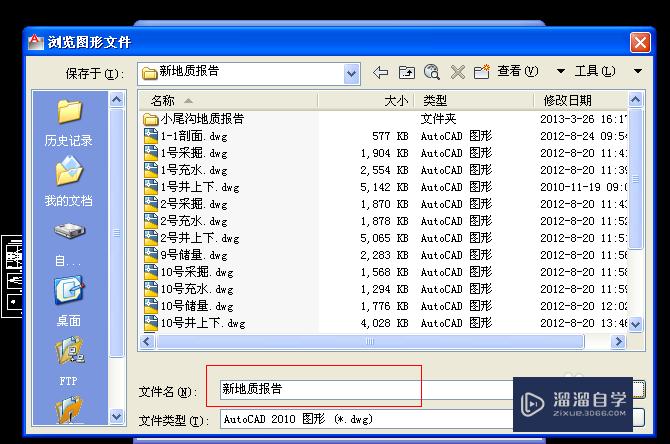

（第二种方法）打开图形。在命令菜单中输入“wblock”。按Enter键。在弹出的对话框中输入文件名及文件存放的位置。（定义名字。保存路径根据冷祝自己关脾蚂的需求设计。途中只是例图）

第4步

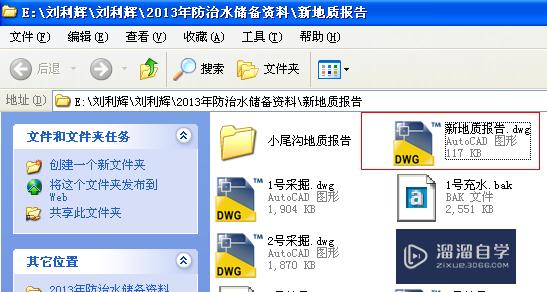

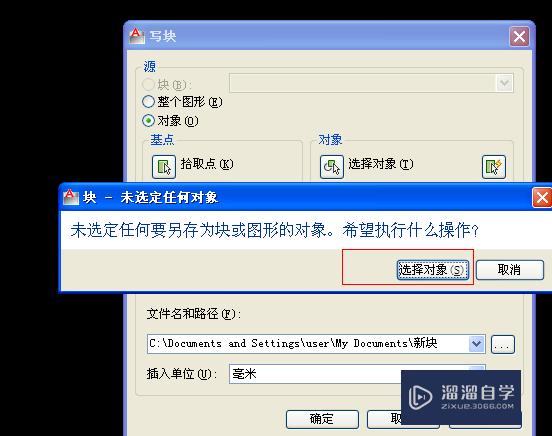

定义图形的名字；（直接按Enter键）。选中图形：；（直接按Enter键）这样就生成你制定文件夹中的新图形。占泛距用空间又小。

以上关于“CAD怎么减小图形占用空间(cad怎么减小图形占用空间范围)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
