在CAD里面进行设计图稿的时候。常会需要给平面图形填充颜色。或者图形的情况。让图形可以更好的表达出内容。那么CAD中怎么进行图案的填充？这一功能使用频繁。我们来看看操作方法吧！

工具/软件

硬件型号：华硕无畏15

系统版本：Windows7

所需软件：CAD 2009

方法/步骤

第1步

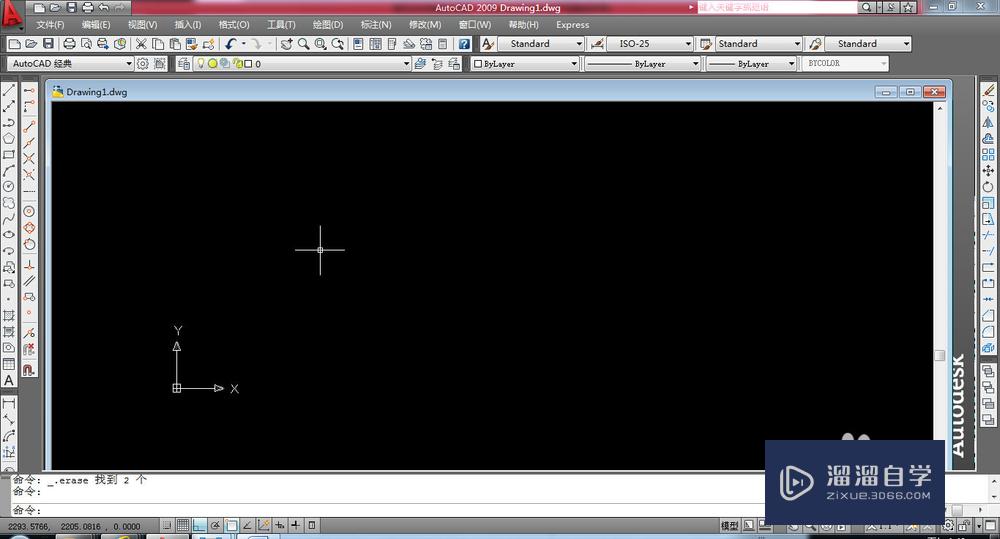

打开cad

第2步

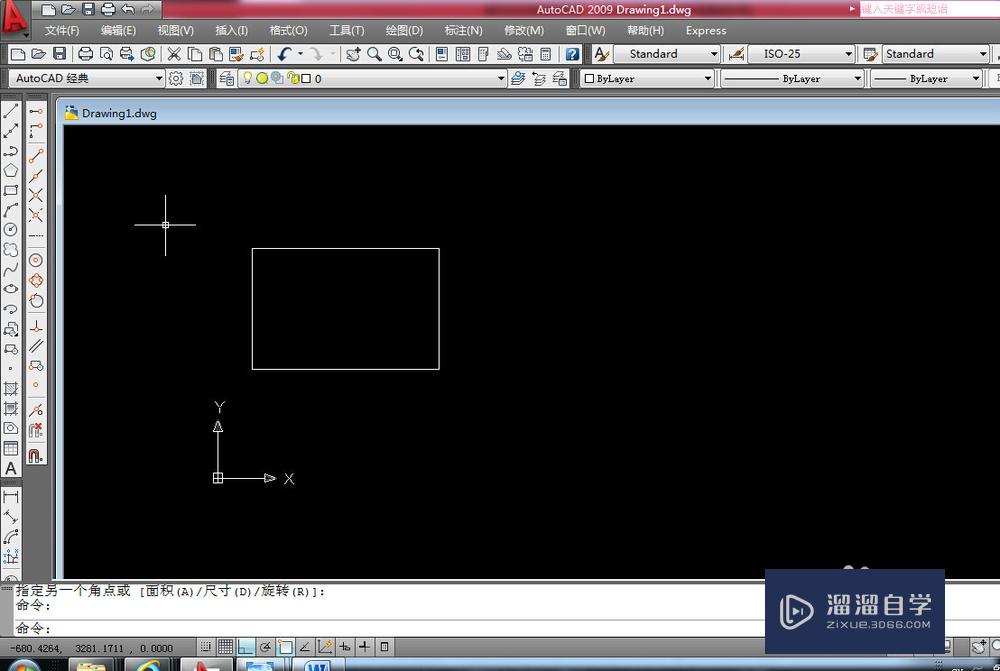

绘制一个封闭的图形。便于填充。如下图绘制的矩形

第3步

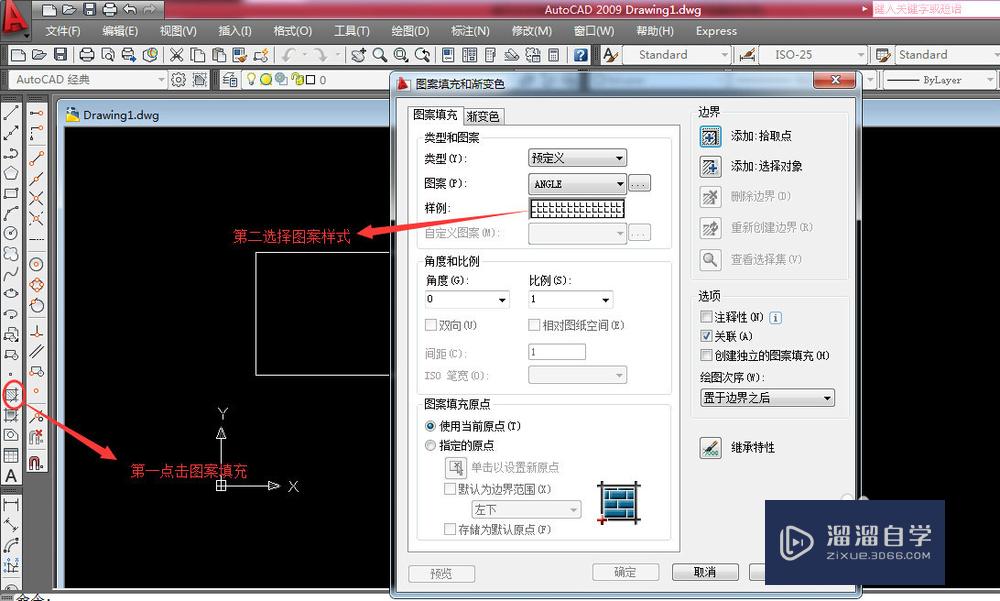

点击左侧绘图工具栏中的填充按钮。弹出“图案填充和渐变色”对话框。选择要填充的图案样式

第4步

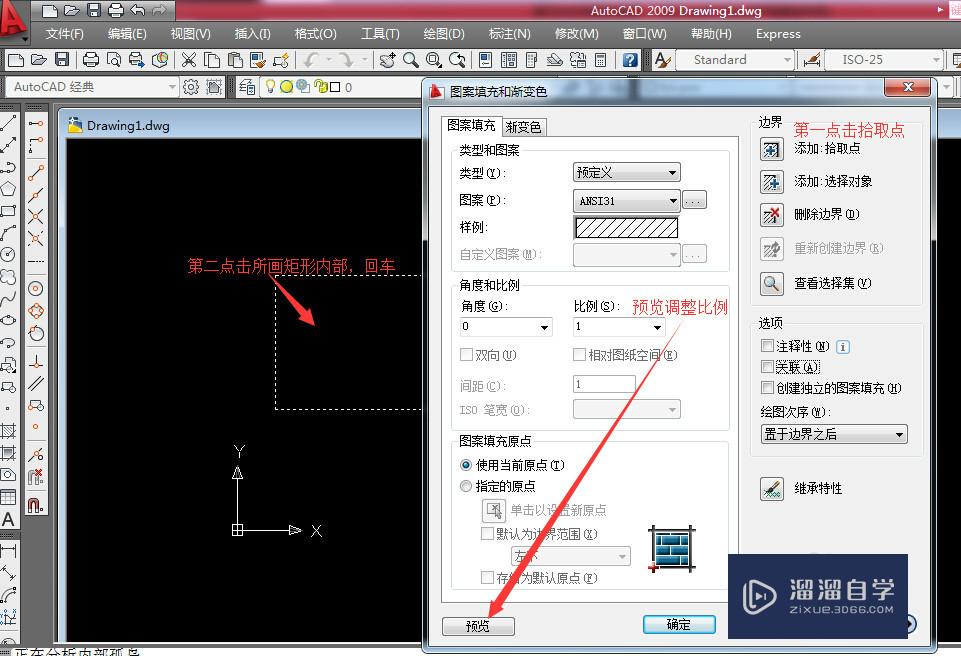

第一点击“拾取点”。第二点击要填充的图形内部。回车一次。回到“图案填充和渐变色”对话框界面。第三通过预览按钮调整图案比例。到合适的比例

第5步

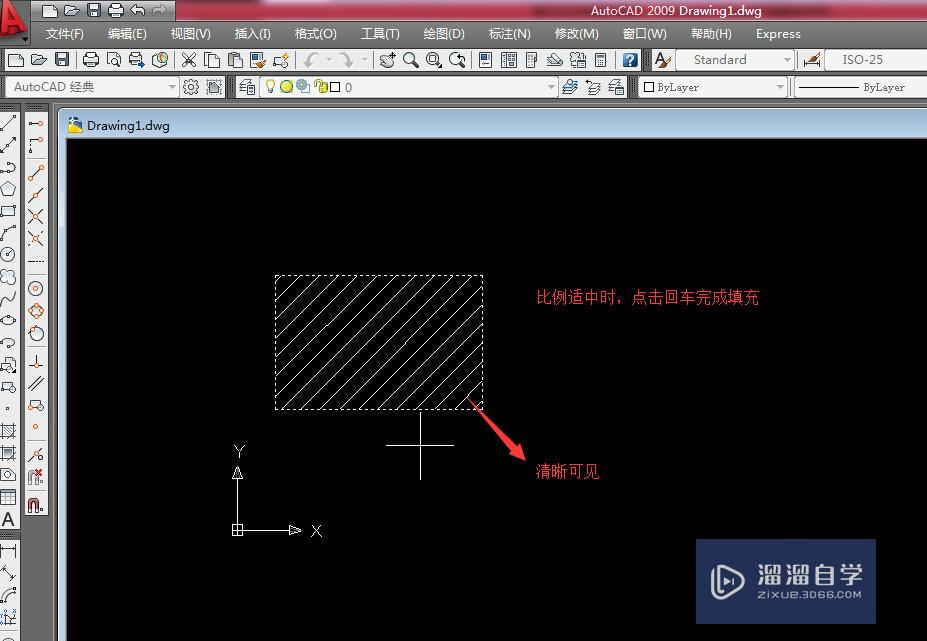

如图所示线条清晰可见。点击回车完成填充

第6步

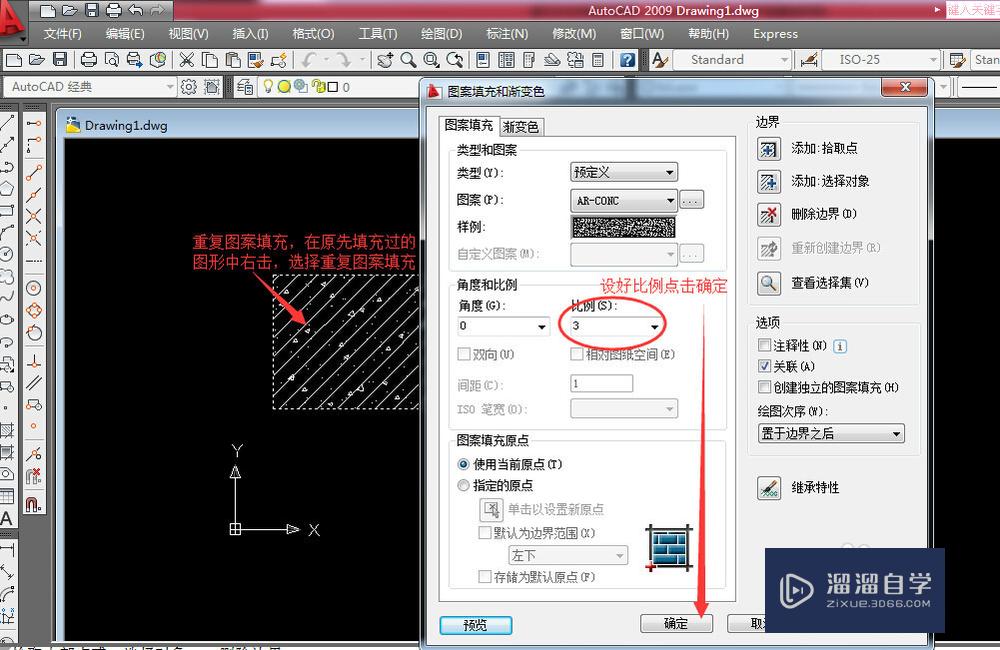

对已经填充过的图形进行重复填充。在已填充的图形内部右击。点击“重复填充”命令。再次弹出“图案填充和渐变色”对话框。接下来和上面的步骤一样。选择图案样式。拾取点。设置好比例。点击预览。回车确定完成填充
