CAD轴测图怎么画？相信从事机械设计、产品设计的小伙伴，对于CAD轴测图并不陌生。轴测图是采用轴测投影的方法，绘制出富有立体感的图形。

凭借立体感强、直观性好等特点，CAD轴测图常作为产品设计制图的辅助图样，用来帮助人们读懂正投影视图，展示产品的整体结构特征。

如何在二维CAD制图环境下，绘制近似于三维设计状态的CAD轴测图呢？浩辰CAD有高招！今天小编将教大家如何使用浩辰CAD来高效掌握CAD轴测图绘制思路和技巧，干货满满不要错过噢~

Part.01

绘图前的捕捉设置

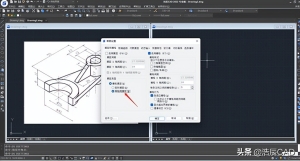

在浩辰CAD中，打开[草图设置]对话框，在[捕捉和栅格]模块中勾选[等轴侧捕捉]。

Part.02

CAD轴测图的绘制

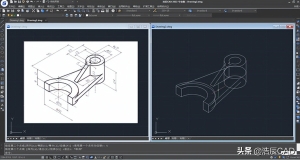

按F5切换平面，输入快捷键命令EL（椭圆），再输入快捷键命令I（等轴测圆），并输入半径数值来绘制等轴侧圆。

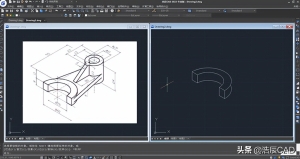

根据练习图形，再使用快捷键L（直线），快捷键TR（修剪）和快捷键CO（复制）等命令来绘制半圆环体。

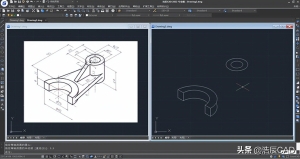

针对右侧的中空圆柱，输入快捷键命令EL（椭圆），并输入快捷键命令I（等轴测圆）。再输入快捷键命令TK（定位）后回车，选择上面所绘制图形的圆心，向上输入[11]，再向右输入[55]后回车。

接着使用快捷键L（直线），快捷键TR（修剪）和快捷键CO（复制）等命令，完成两个主体部分的衔接钣金体的绘制。

最后通过修剪视图，删除掉看不见的图形，即可完成CAD轴侧图的绘制。

这种在二维CAD制图环境下，绘制CAD轴测图的方法，你学会了嘛？当然，除了心细、有耐心外，这种绘图方式其实更需要设计师拥有极强的三维空间联想能力，将遮挡部分的结构组成描绘出来。
