方法一:利用矩形命令REC

(1)设置圆角半径:输入REC。按空格键确定命令。输入圆角命令“F”并空格确定。输入圆角半径并空格确定。

(2)绘制圆角图形:左击鼠标确定始点。左击鼠标确定对角点。也可以输入命令“D”。设置图形的边长。

方法二:利用矩形命令REC和倒圆角命令“F”

(1)利用REC命令画出直角矩形。

(2)输入倒角命令“F”并空格确定。输入半径命令“R”并空格确定。输入半径数值并空格确定。鼠标连续左击相邻的两条线段。即产生一个圆角。继续单击相邻的两条线段。可以完成剩下三个角的倒圆角。

方法三:利用多段线命令PL。比较麻烦。且确定数值需要一些辅助线。意义不大。

(1)按“F8”保证输入的线条为水平或者竖直方向。

(2)输入PL并空格确定。左击确定线段的始点和终点。输入圆弧命令“A”并空格确定。输入圆心命令“CE”并空格确定。在已画直线段垂直方向左击鼠标确定圆心位置。输入角度命令“A”并空格确定。输入角度数值90并空格确定。即可画出第一段圆弧。输入“L”并空格确定。切换为线段命令。画出一段线段。再次切换圆弧命令。利用同样的方法画出其它几段圆弧和线段。

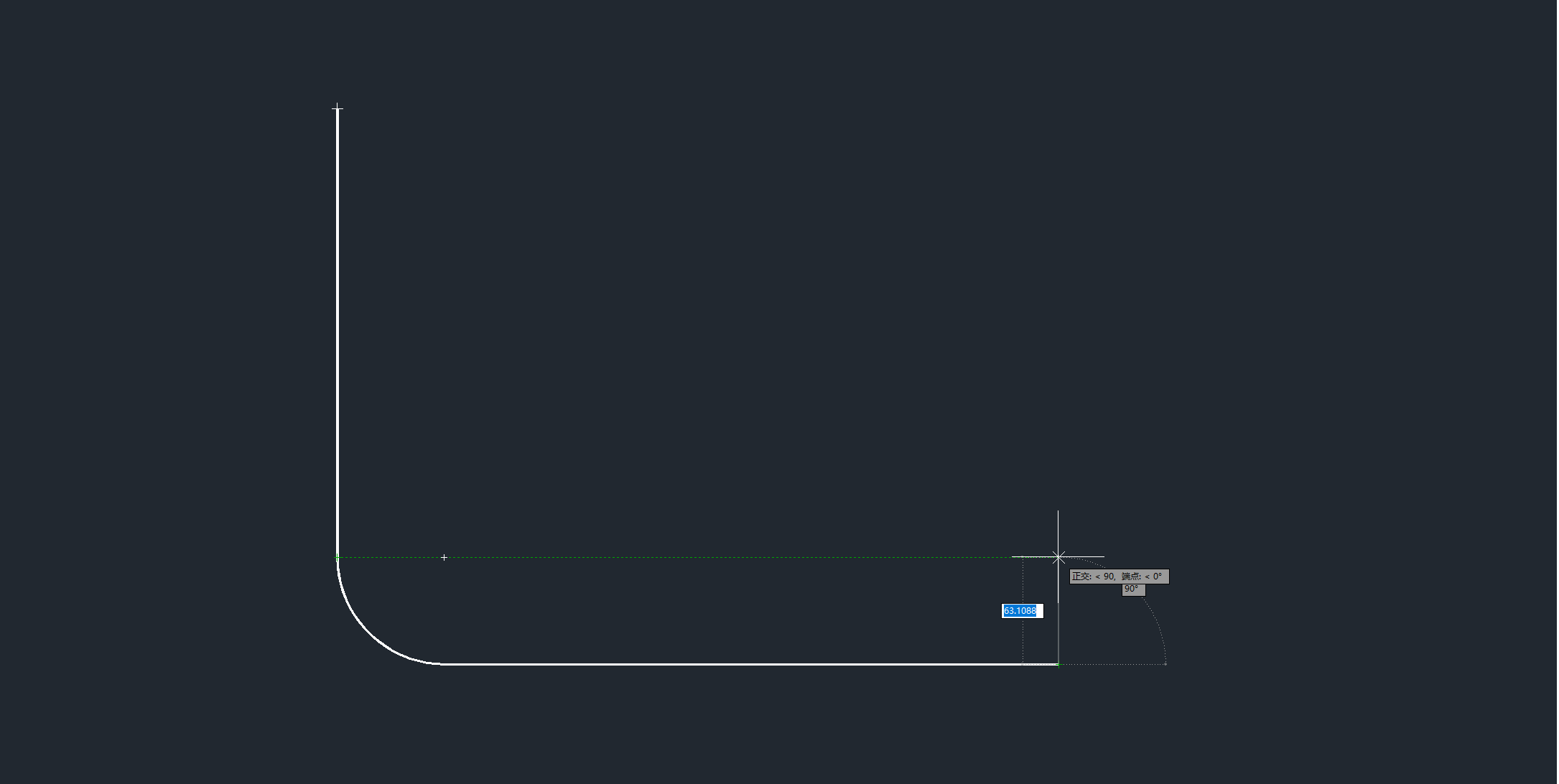

说明:后边画出圆弧的关键是确定圆心的位置。可以利用以下方法。如图所示。

CAD绘制圆角矩形(cad画矩形圆角)
