不同行业对于CAD的图层、标注样式、线型等都有不同的要求。而刚安装的CAD。它的设置是系统默认的。如果不经过设置。它是不符合我们行业设计所需求的。很多朋友设置好之后。下次重新启动CAD。设置好的又没了。又回到系统默认的设置了。要重新设置就麻烦。

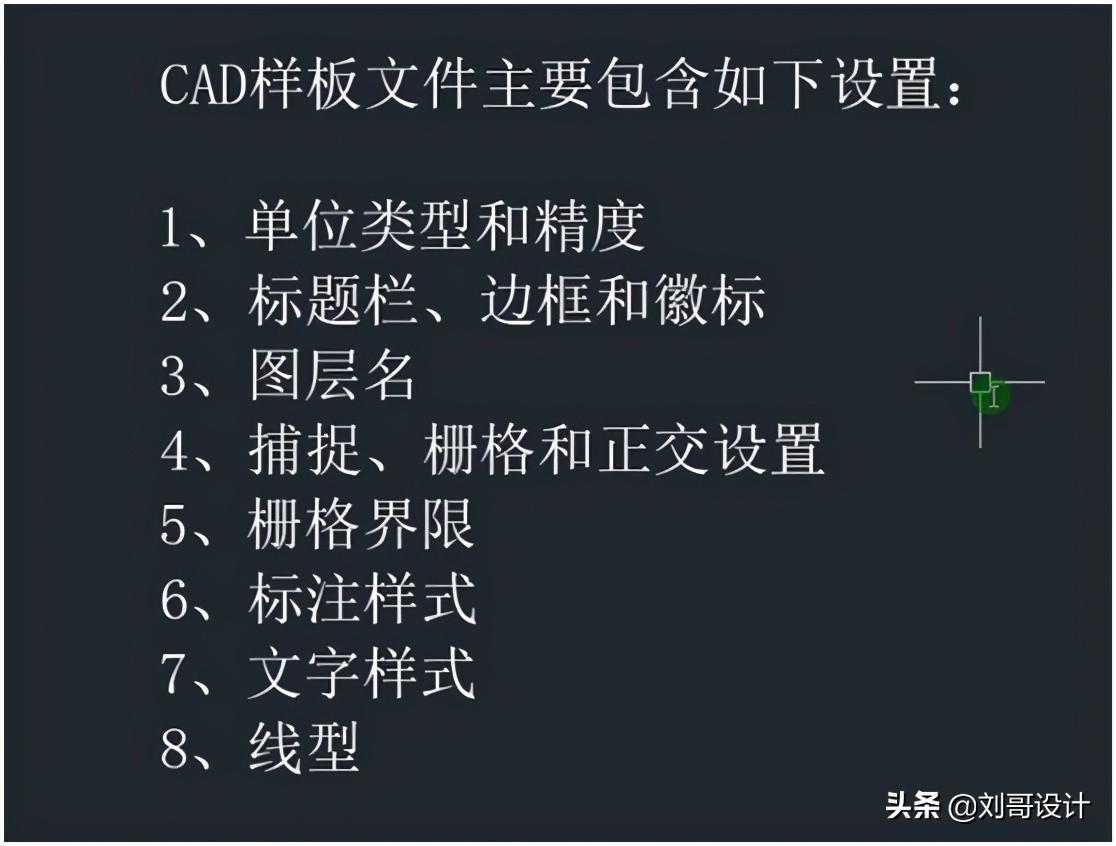

那么。如何让CAD启动后就是我们所需要的设置呢？CAD样板文件主要包含如下八个设置：

CAD样板文件主要包含de八个设置

我们要把设置好的文件。保存为dwt格式的样板文件。接下来教大家两种方法。

第一种方法：设置好各种样式之后。我们在文件菜单下。点击这个另存为。或者按键盘的

Ctrl+Shift+S组合键。就会弹出“图形另存为”对话框：

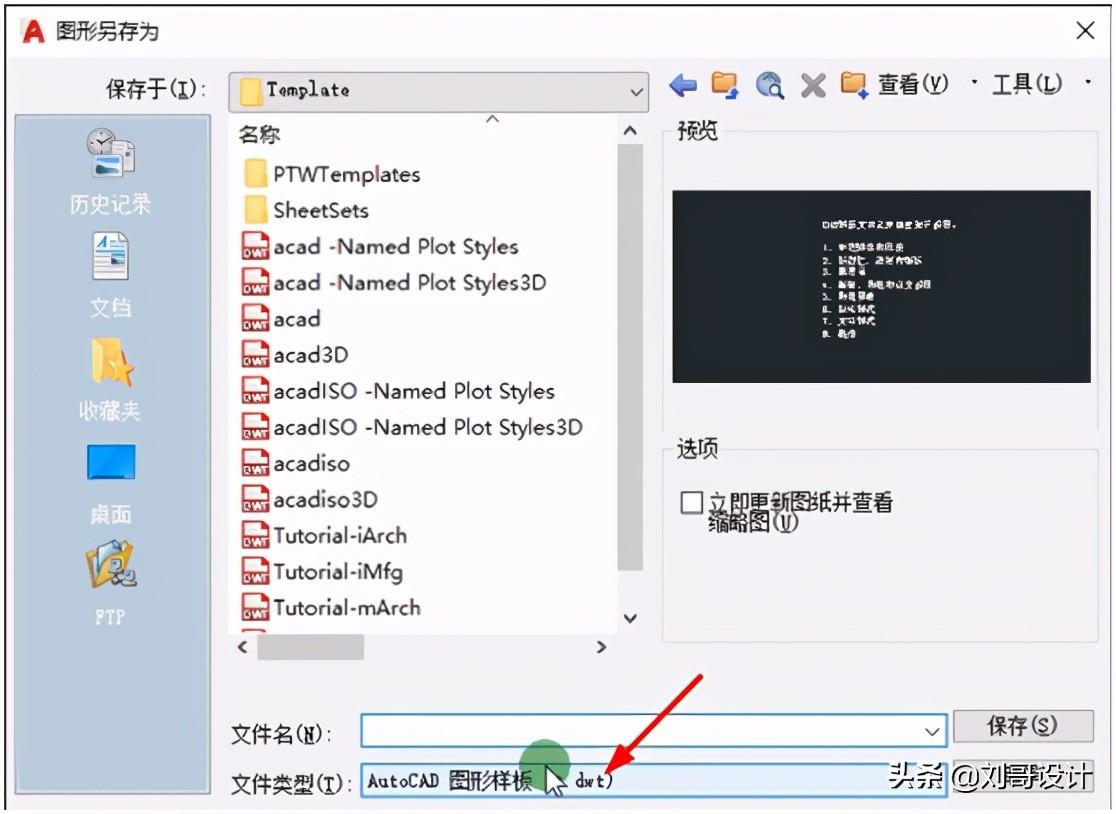

“图形另存为”对话框

下面的文件类型选择dwt格式的CAD图形样板。文件名可以命名为“我的模板”。也可以根据自己的需要去命名。保存路径可以选择方便找到的位置。建议是不要在桌面上和C盘。以免以后重装系统后丢失。然后点保存。

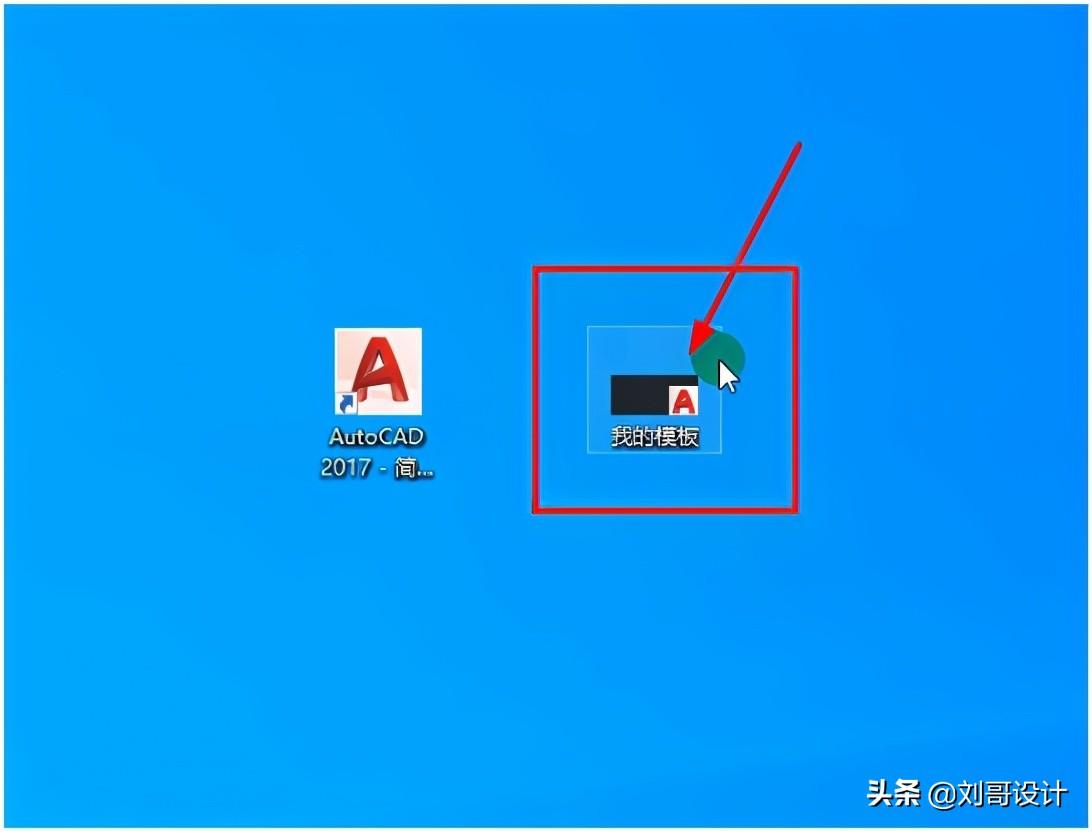

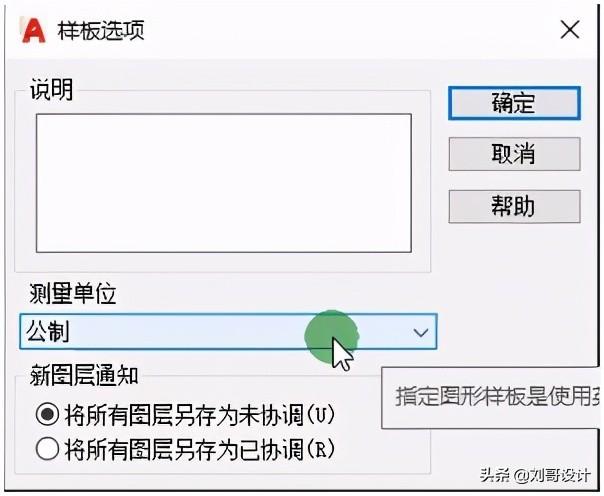

这个测量单位有公制和英制。一般选择默认公制 。然后点确定。保存好之后。我们双击启动

保存的dwt样板文件。

这个样板图形文件就含了我们设定好的设置。就可以方便绘图了。这里注意一下。如果是低版本CAD。以后就不要再运行CAD默认启动图标。因为它还是CAD默认的设置。我们绘图时只要直接打开保存的模板就可以了。

而对于高版本的CAD。我们第一次打开这个我的模板之后。它有记忆性。双击着CAD启动图标。它也会关联到我们设置的这个样板文件。

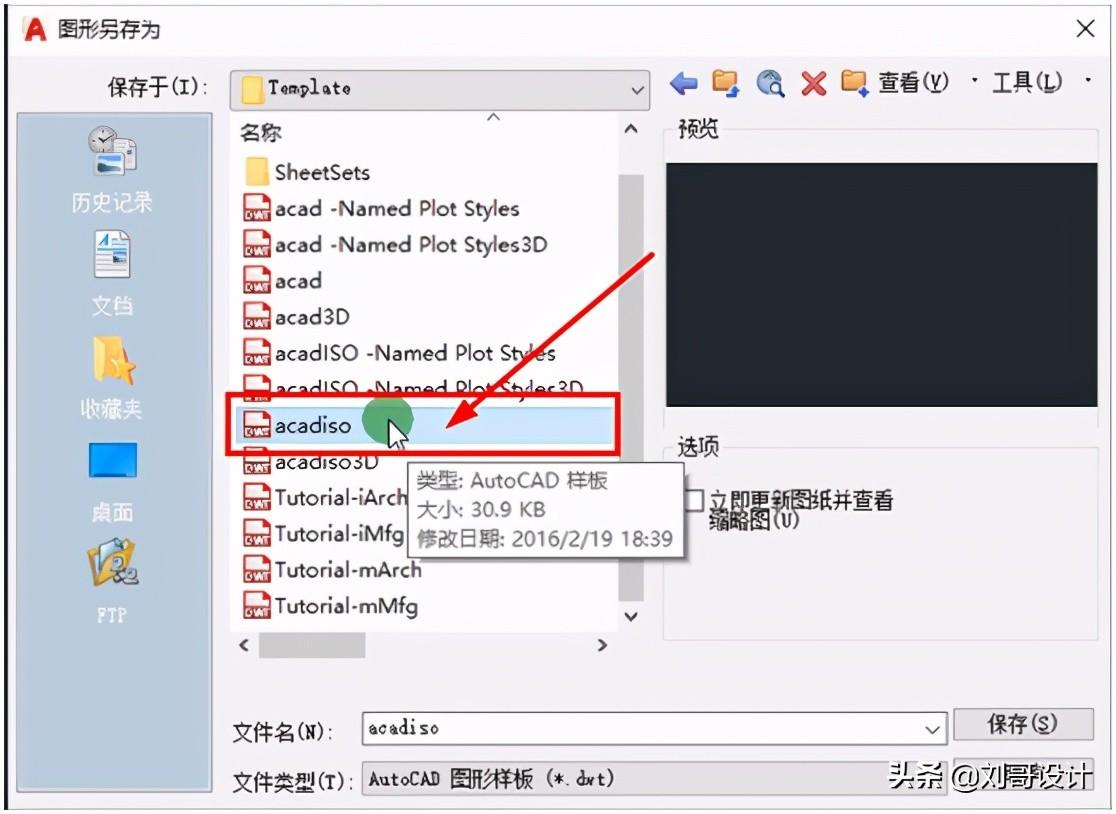

那么。低版本的CAD可不可以也和高版本CAD一样。直接打开CAD的启动图标就可以启动我们设置的样板文件呢？可以的。这就是接下来我们要学习第二种方法。和第一种方法一样。首先设置好各种样式。然后按键盘的Ctrl+Shift+S把文件另存为。选择dwt格式的图形样板。选择CAD自带的acadiso公制样板文件。我们把它替换掉。点击一下。然后点击保存

CAD自带的acadiso公制样板文件替换

这样不管是高版本还是低版本的CAD。启动桌面的CAD图标之后。就会直接启动我们设定好的样板文件了。保存了样板文件。以后我们绘图就方便了很多。节省了很多的时间。
