cad中分解命令使用方法是什么(cad分解命令怎么用)优质

CAD画图软件中。分解命令用于将一个合成图像分解成多个单一的图像。它能分解的对象包括图块、实体、标注尺寸、剖面线、多段线和面域等。在CAD梦想画图软件中使用方法是执行“分解”命 令后。选择对象。完成分解命令。

执行方式

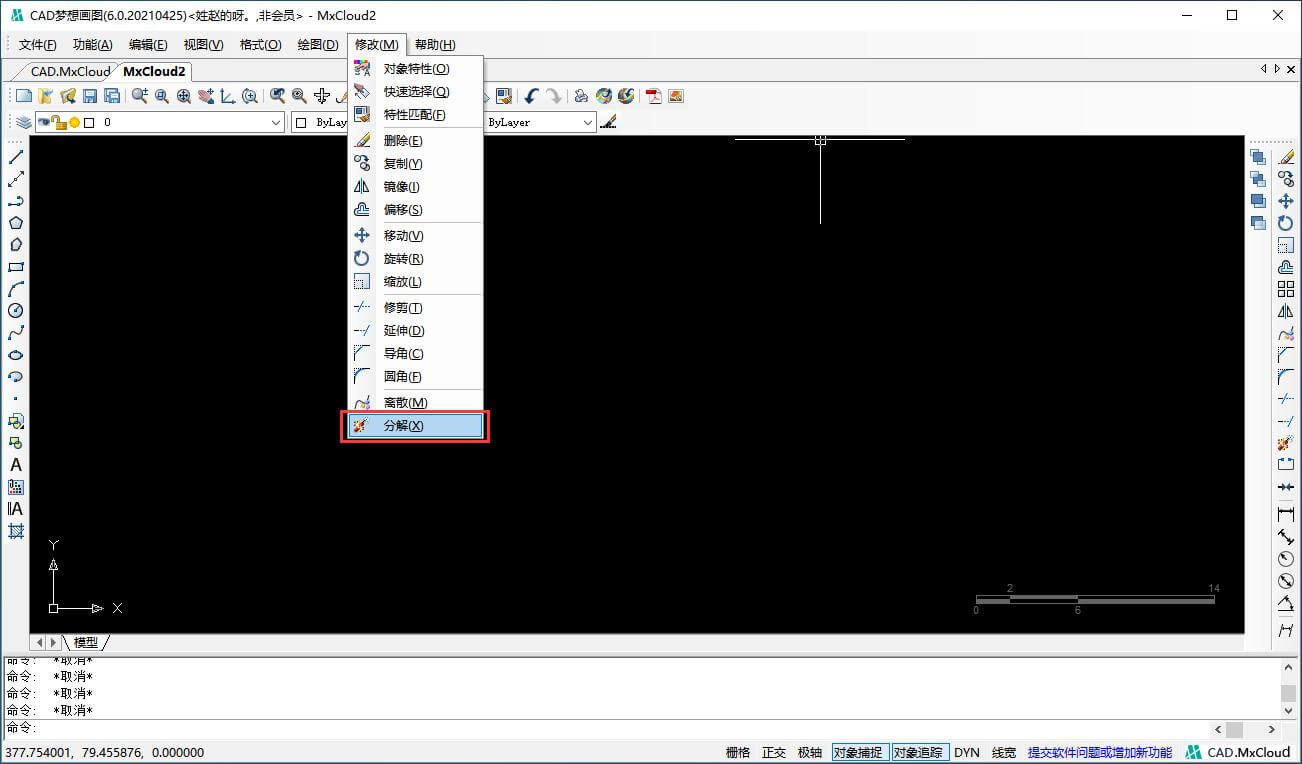

(1)单击菜单栏“修改→分解”如图:

cad中分解命令使用方法是什么(cad分解命令怎么用)

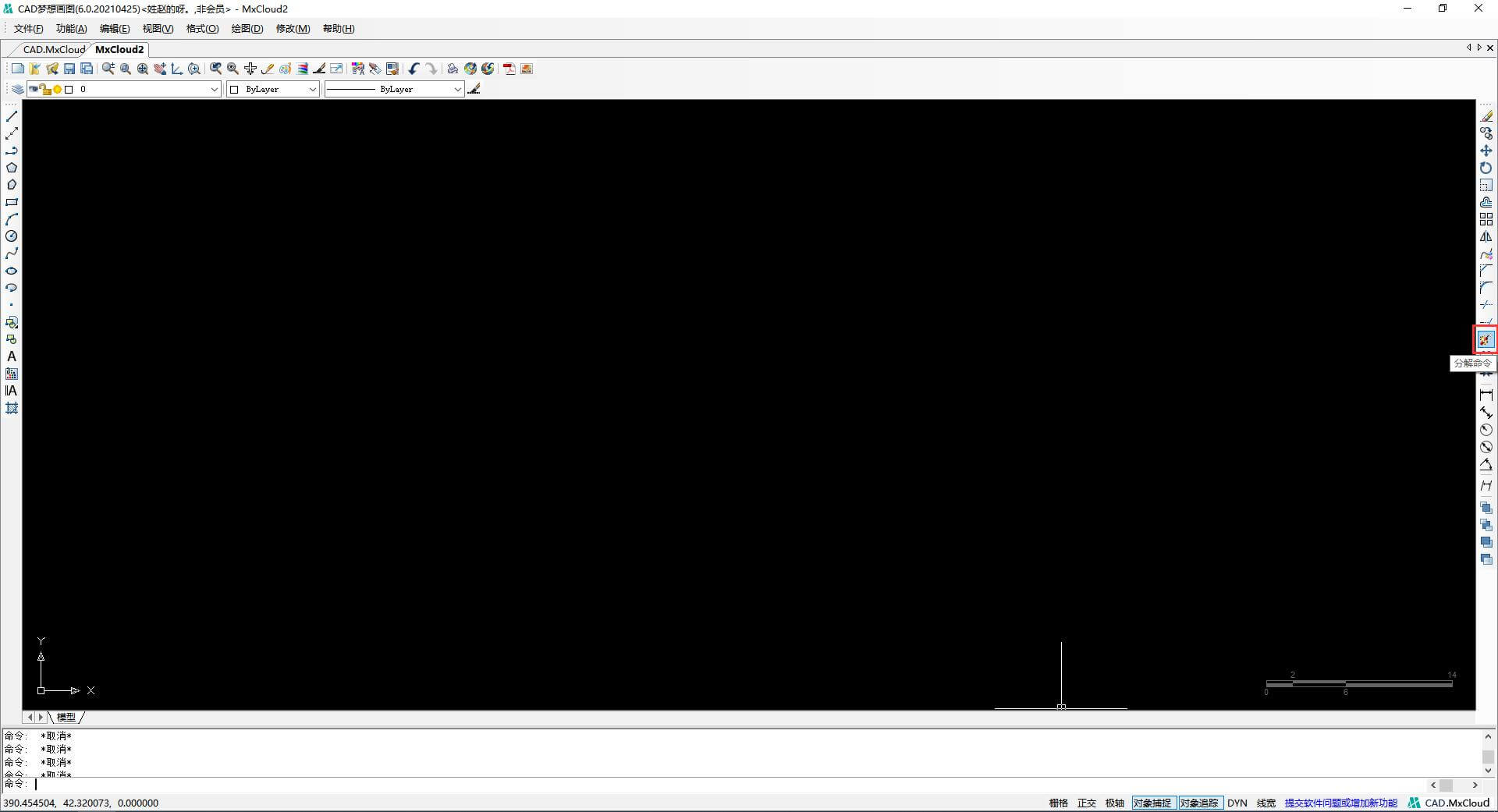

(2)单击编辑工具栏“分解命令”按钮。如图:

cad中分解命令使用方法是什么(cad分解命令怎么用)

(3)在左下角命令行中输入“Explode”按enter键。如图:

操作步骤

执行命令之后。命令行会显示以下信息:

cad中分解命令使用方法是什么(cad分解命令怎么用)

选项说明

(1)圆或圆弧:若圆或圆弧位于非一致比例的块内。则分解为椭圆或椭圆弧。

(2)块:将块中的多个对象分解为独立对象。但一次只能删除一个编组级。若块中包含一个多线段或嵌套块。那么对该块的分解就首先分解为多线段或嵌套块。然后再分别分解为该块中的各个对象。若块中的对象具有相同X、Y、Z比例的块。将被分解为它们的部件对象。非一致比例块则可能被分解为其他对象。当非一致比例块中包含不能分解的对象时。这些不能分解的对象将全部集中到一个以“*E”为前缀的匿名块中并且以非一致比例缩放进行参照。如果这个块中的所有对象都不能被分解。则选定的块参照不能分解。

(3)多行文字:分解为文字对象。

(4)多线:分解为直线和弧。

分解效果图如下图所示:

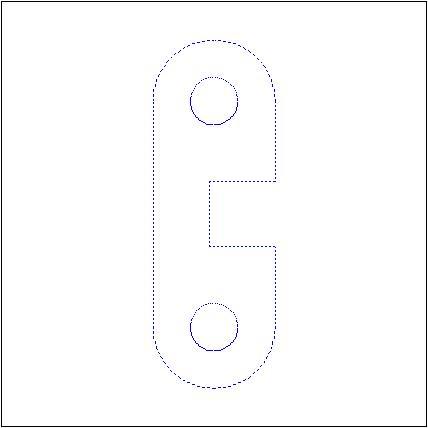

分解前:

cad中分解命令使用方法是什么(cad分解命令怎么用)

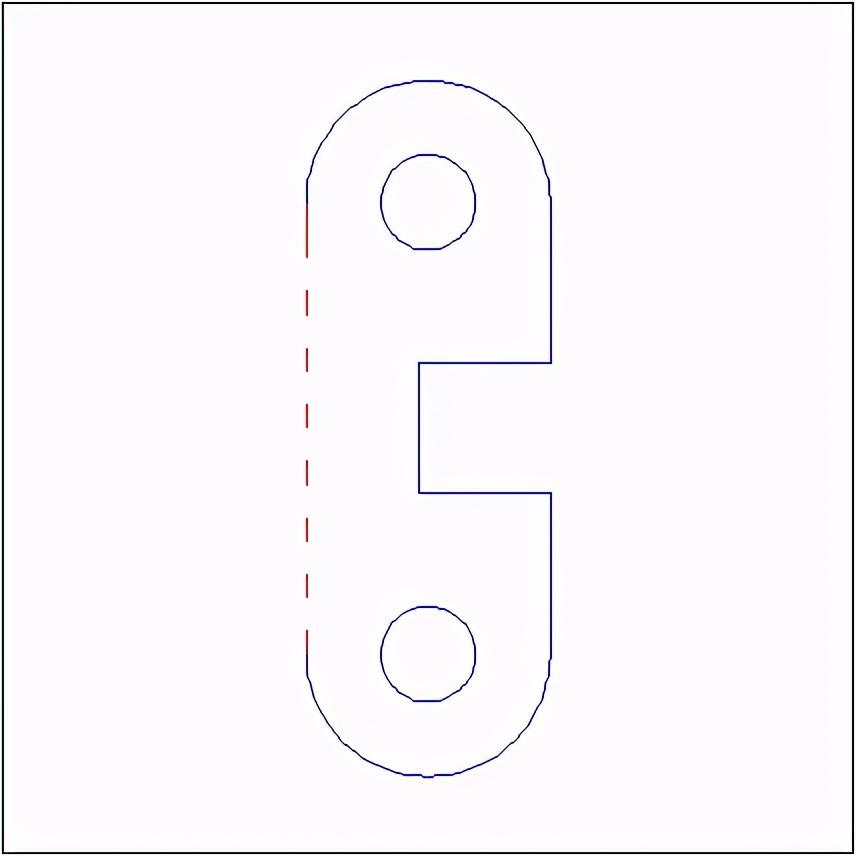

分解后:

cad中分解命令使用方法是什么(cad分解命令怎么用)
