藤艺沙发犀牛建模教程

一、前言

藤艺沙发看似错综复杂。理顺了其实并不难。先观察下结构。它分别由以下几个组成:

背靠扶手的主要骨架、副骨架。外表藤条

坐垫主骨架和副骨架

椅子脚

装饰边

软包

这个模型我觉得很考犀牛软件命令的熟悉程度。我们按照步骤来建模。少走些弯路

二、创建藤条沙发主体框架

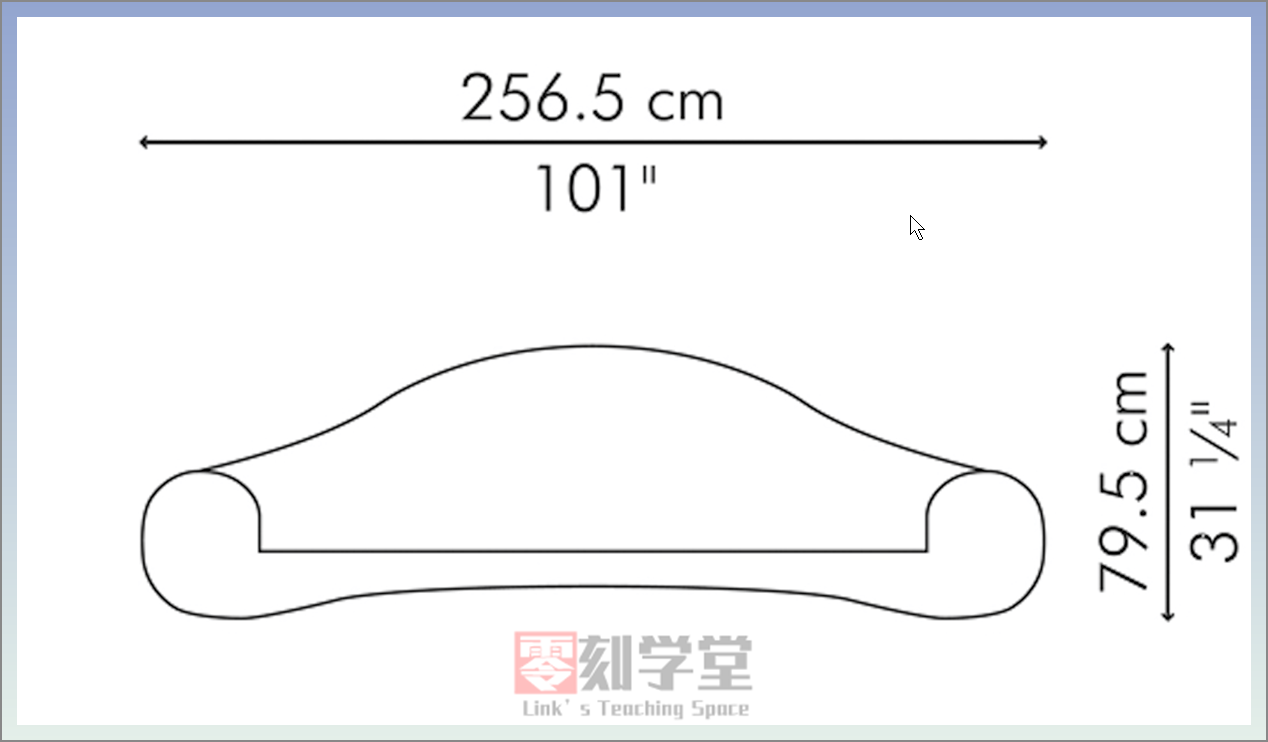

图片导入

rhino家具建模教程(rhino室内设计建模)

Rhino犀牛建模之前一般要先把设计图导入到视图当中。导入景图步骤如下:

分图层

犀牛BackgroundBitmap图片导入前视图

在背景图命令中移动、缩放、对齐图片

把藤艺沙发正面结构线勾勒出来。见下图标识1。如勾形状

勾出的轮廓线旋转复制出一份在侧视图。尺寸稍微拉高一些。高度800mm左右。宽度自己调整一下。见下图标识2

PS:犀牛每次建模前把图层分好。能加深对产品结构的了解。特别是比较复杂的产品。这个建模习惯不能忽视

创建表皮结构

切换至犀牛顶视图。在原点坐标创建直径为200mm的圆形

把圆修剪一半。对齐至150mm的高度。

按标识1、2、3、4的顺序进行单轨扫掠

创建表皮

创建好的表皮用偏移曲面向外偏移17mm。再向外7.5mm。共三层表皮。分别放至设置好的表皮01、02、03图层

隐藏这三个图层

创建主骨框架

半圆曲线等分10个点

显示表皮01图层

抽离结构线

抽离结构线的位置点选在等分点上

结构线生成直径为24mm圆头圆管

镜像复制圆管到另一边

前边圆管补齐中间那段

向前复制多一个圆管

画直线连成个半圆状。组合后曲线圆角。同样生成圆管

三、创建坐垫主骨架

隐藏主骨框架。向上复制半圆曲线和点。对齐到标识1的端点

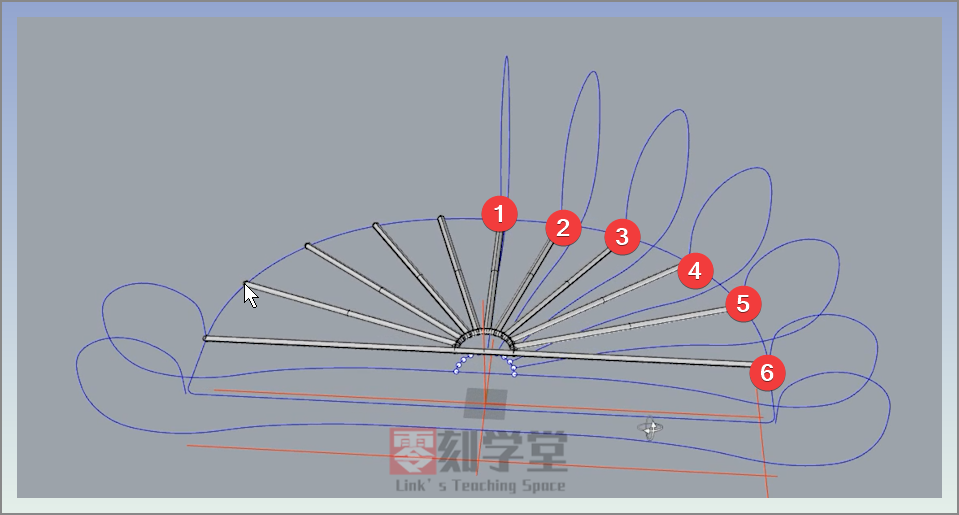

在半圆曲线的点上拉直线至1、2、3、4、5、6端点上。再生成圆头圆管

rhino家具建模教程(rhino室内设计建模)

四、创建副骨框架

全部隐藏显示02表皮层。复制表皮勾形边缘线

等分边缘线。数量为35个

抽离结构线。指定位置选择点上

边缘线向y轴负方向移动260mm。在边缘线和表皮边缘之间画一条直线

用犀牛ArrayCrv沿曲线阵列复制出36个。再选择这些直线镜像复制到另一边

把这些曲线全选上。用圆管命令生成直径为10mm的圆头圆管

这里为什么没有用重建曲面来抽离线框?是因为抽离出来的曲线离中间点越近越变形。线不是太多。所以用了这个方法

五、创建坐垫副骨架

选取副骨框架坐垫下方的曲线。向上复制一份对齐主骨框架半圆曲线上。再往上移动17mm

曲线生成直径10mm的圆头圆管

六、创建外表藤条

隐藏全部显示03表皮层。复制03表皮边缘线。如勾形状

向y轴负方向移动260mm

放样出曲面。镜像复制到另一边

三个曲面MergeSrf合并

重建曲面。点数U设为180。V为35

抽离线框

把35条半圆线删除。留下180条曲线。中间缺少部分用直线补上。全选曲线组合

曲线用圆管命令生成直径为5mm的圆头圆管

七、创建椅子脚

建一个直径为40mm。高为15mm的圆柱体。建立圆角边缘。半径为5

再圆柱体的基础上再建一个直径为16。高至主骨框架的圆柱体

两个柱体布尔运算并集

衔接部分建立圆角边缘。半径为5

把建好的椅子脚复制到相应的位置

需要裁短的用犀牛布尔运算切割掉

八、创建装饰边

选择需要放置装饰圈的曲线

端点处建一个直径为24mm的圆形

把圆形沿曲线阵列150个圆

全部圆生成直径5mm的圆管

藤艺沙发犀牛建模基本完成。软包这里就不一一演示了。
