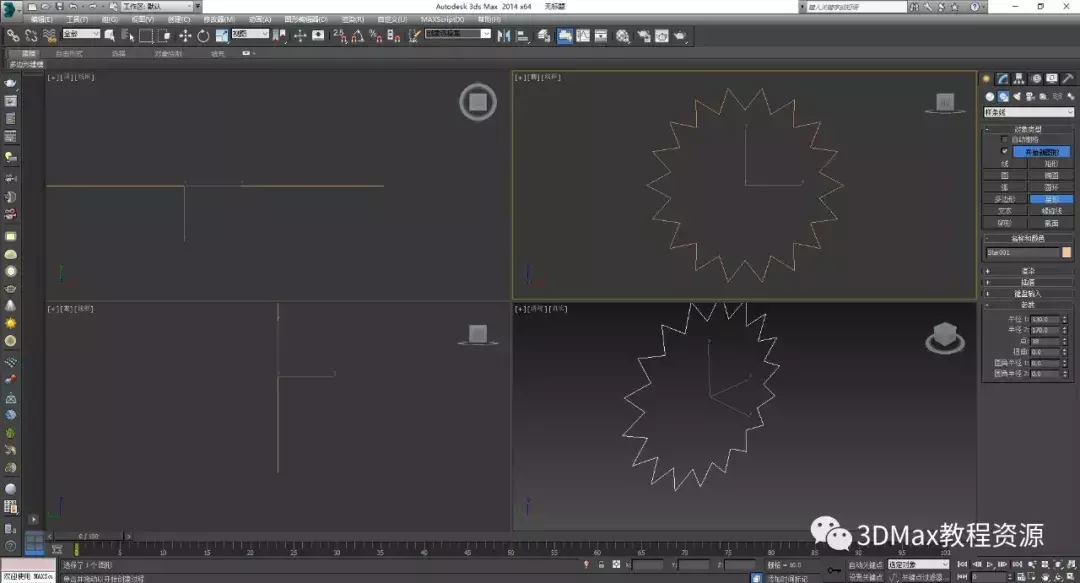

01：点击创建面板|样条线。选择星形工具。在前视图中创建一个星形。设置半径1为130。半径2为170。点为18。

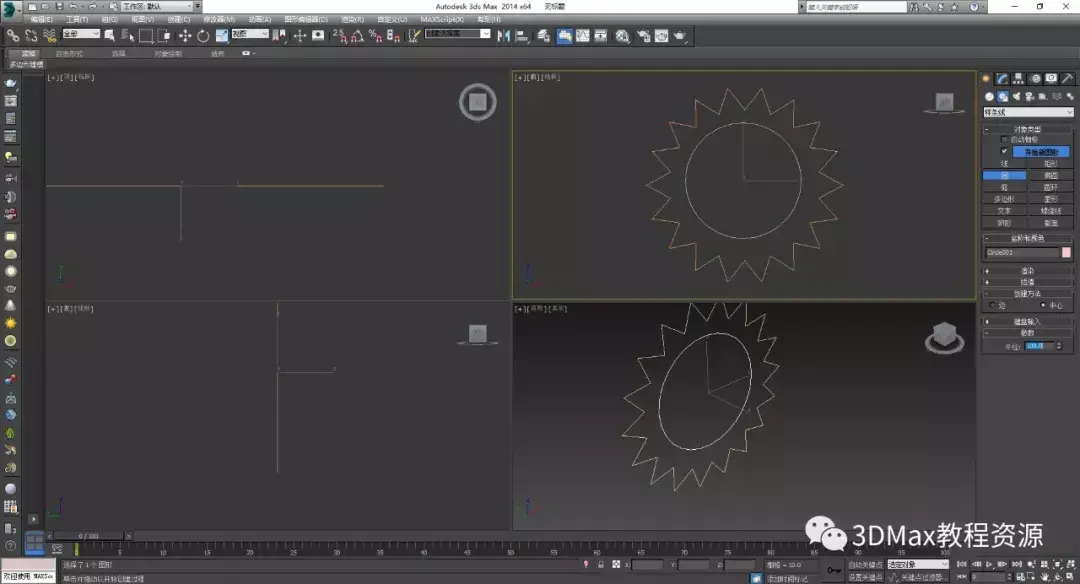

02：在前视图中进行绘制任意一个圆。半径尺寸设置为100。

03：选择圆的同时。按住对齐快捷键ALT+A进行对齐。选择中心对齐。

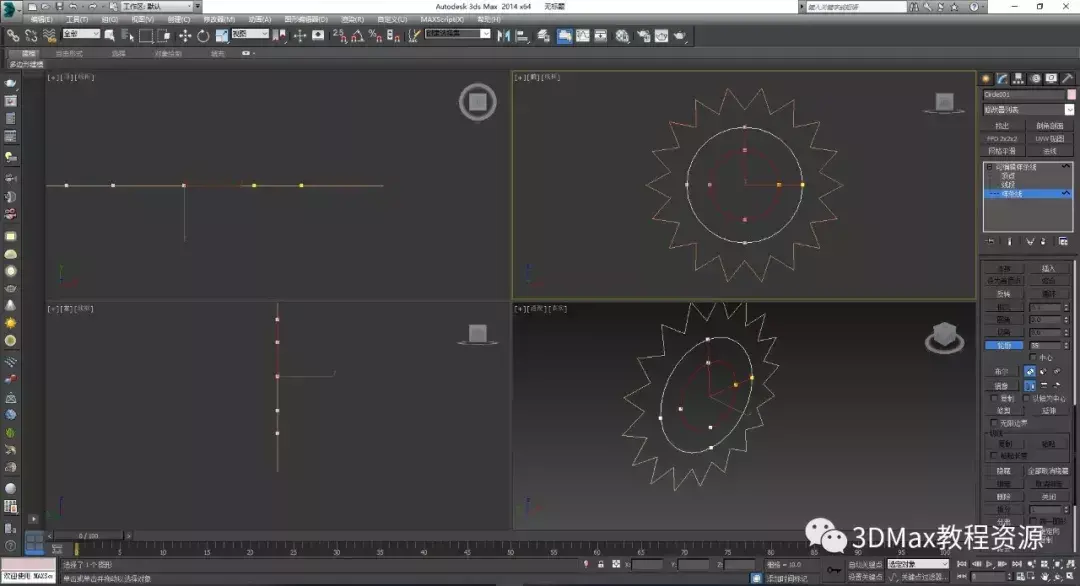

04：将圆形单击鼠标右键转换为可编辑样条线。

05：进入修改面板。选择【样条线】层级。给它一个轮廓的命令。设置轮廓值为40。

06：继续选择新的轮廓圆。在给予轮廓命令设置轮廓值为35。

07：选择【附加】命令。将圆和星形附加在一起。

08：选择星形的顶点。

单击鼠标右键转换为角点如图

09：选择切角命令。给予一个10的值。按Enter键确认。

10：在前视图中创建一个矩形。修改矩形的长为235。宽为20。

11：使用对齐快捷键ALT+A。使矩形与任意图形中心对齐。

12：左键单击角度捕捉按钮。然后右键进行角度的设置。设置为60度。如图

13：按shift键。旋转轴复制得到三个矩形如图所示。

14：选择附加命令将三个矩与其他图形进行附加形成一个整体。

15：选择【样条线】级别。选中最中心的圆。进行布尔运算。选择并集。单击布尔。拾取矩形。

将与矩形进行布尔并集得到如下图。

16：继续布尔运算。此时选择差集。单击布尔。注意此时选择的圆为红色如图。将圆与上一步得出的图形进行布尔差集得到如图。

17：对图形进行挤出命令。设置数量为20得到如图。大家可以自行赋予其材质或者颜色。至此机械表的运转齿轮就做好了！
