Revit模型中采用的数据结构如图1所示。为四级树状结构。从上往下依次为Category(类别)。Family(族)。Type(族类型)和Instance(实例。又称图元)。

类别(Category)是最高层级。例如结构柱。门。墙。风管。管道。桥架。房间。空间等;族(Family)是某一类别中图元的类。是根据参数(属性)集的共用。使用上的相同。图形表示的相似来对图元进行的分组。例如结构柱的类别下。有圆形结构柱。矩形结构柱。工字型钢结构柱等不同的族;族类型(Type)是某一种族中图元的类。是根据尺寸。规格等参数对图元进行的分组。例如矩形结构柱族。又可细分为截面为500mm×500mm的族类型以及截面为450mm×550mm的族类型等;图元(Instance)是Revit中的某一个实例。是Revit模型结构中最小的单元。任意一个常规模型。门。窗。结构梁。结构柱。机械设备。管路附件等。都可称之为一个图元。

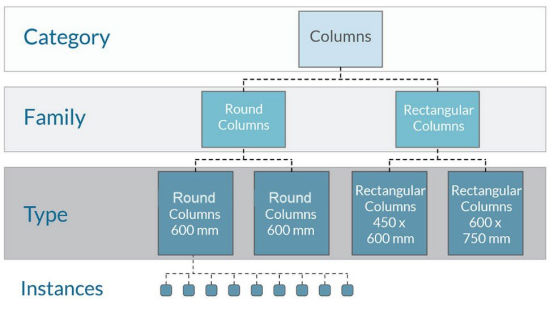

图1Revit数据结构

所有放置于模型中的图元(实例)或图元信息均属于实例层次。如各类建筑设施的实体(门。窗等)或建筑功能特性的数字化描述(如房间等)。并且每个放置的实例都有唯一的标识码。利用这串标识码的唯一性可以便捷地将外部数据关联到建筑构件。建筑空间和设备组件;同时Revit中拥有各类预定义和可自定义的参数。如类别参数(CategoryParameter)。族参数(FamilyParameter)。项目参数(ProjectParameter)。共享参数(SharedParameter)和全局参数(GlobalParameter)。其参数化建模的方式可自动协调各实例(图元)参数之间的关系。这种各图元参数间的横向关联和其所属类。族。族类型的纵向关联组成了完整的Revit模型信息的数据结构。也为建筑性能监测数据与Revit模型集成提供了可行的技术路径。

以上就是“ Revit的数据结构特点介绍”了。希望以上内容能帮到大家。若有其他revit问题可点击右上角的我要提问到 问答里进行提问。后续为您解答。
