元素对Revit模型的重要性介绍

【自学Revit上云渲染农场。零基础入门到全面精通： 元素对Revit模型的重要性介绍】

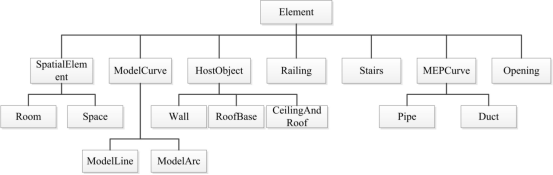

元素对于Revit模型至关重要。Revit呈现给用户的模型界面对象大多都是由元素组成。比如墙。族。族类型。族实例等实例化的对象。当然对于软件的一些操作。如模型的移动。选取。旋转等操作。也有对应的实例化对象能够选择。在Revit模型中墙。地板。屋顶。柱。标注等都拥有对应的类。这些类一般都继承于Element。如图1所示。

对于族类见图2。表示了族。族类型和族实例之间的关系。族对应Family。族类型对应FamilySymbol。例如墙。柱。门等各自不同类型对应不同的族类型。族实例FamilyInstance

对应于单个模型构件对象。例如某个门。窗等。他们都继承Element类。

Revit模型作为信息化三维可视模型。其模型相当于一个数据库。模型中包含着大量的数据信息。每一个模型的都具有一个唯一的ID编号。便于全场景追踪与确定所需要的模型。Revit对每一个模型构件都定义了类名。如钢筋的类名为“Rebar”。墙的类名为“WALL”。不论何种形式的门类名均为“DOOR”。根据模型的类别信息很容易将需要统计的材料区分出来；属性数据是三维模型拥有的属性信息。例如柱子的名称。材质。材料强度。生产厂家。建造日期等；坐标数据是三维模型在确定的三维坐标系内的空间定位信息。如混凝土柱中心及各点的X。Y。Z坐标等；几何数据是表达三维模型空间形状的几何信息。如混凝土柱截面形式。截面尺寸。高度。所用钢筋的直径。长度等。如统计钢筋的半径。长度。强度等。墙体的种类。高度。面积。Revit的信息模型中包含了构件的所有属性信息。如梁的尺寸规格。强度。长度。

以上就是“元素对Revit模型的重要性介绍”了。revit这个软件比较复杂。一定要多加练习。才能更好掌握哦。若有其他revit问题可点击右上角的我要提问到 问答里进行提问。后续为您解答。
