Revit管综出图的方法与技巧
【自学Revit上云渲染农场。创建建筑模型一站式学习:https://www.yutu.cn/search/course.html?t=9&k=revit】
第1种方法
通过 Revit 模型导出 dwg 格式图纸。在 CAD 中进行管线定位

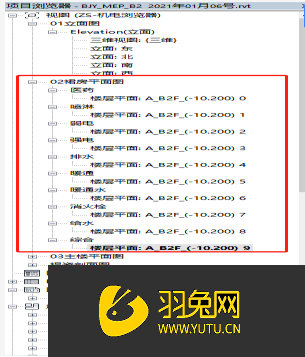

1。首先设置不同的专业平面视图
2。设置图形显示选项。通常选择“中等”和“线框”模式。比例按照需求设置
3。选择“导出–CAD格式–DWG”
4。清理建筑底图。并形成块保存
5。将导出的图纸复制到建筑底图。按专业分别出图。最后再形成综合图
6。并将管线标注。定位尺寸线。管综分别设置图层。以便查阅
7。 对管综进行定位标注
第2种方法
将处理好的建筑底图链接到Revit模型平面中进行定位标注
1。重复第1种方法1。2步骤
2。处理底图。将处理好的建筑底图颜色统一改为8号色
3。将处理好的底图。形成块导入模型平面中
4。对管综进行标注。最后导出DWG格式
第3种方法
利用现有的Revit土建模型进行管综定位
1。重复第1种方法1。2步骤
2。对管综进行定位标注
3。将模型平面导出DWG格式
总结
1。第1种方法最全面。耗费的时间相对比较长。
2。第2种方法。在没有弧形管道时。最可取。因为第2种方法是在模型中对管道进行定位标注。方便且速度较快。但是一旦管道做不到相互平行。尺寸标注就不能生成。
3。第3种方法。不用做施工出图。因为它对于建模精度较细。结构模型稍有错误。定位也会有偏差;再者原建筑底图中信息表达非常详细。对于房间功能。门窗都有标注。
以上就是“Revit管综出图的方法与技巧”了。revit使用比较难。大家要多练习哦。若有其他revit问题可点击右上角的我要提问到问答里进行提问。后续为您解答。
