Revit是Autodesk公司研发的一套系列软件。是我国建筑业BIM体系中使用最广泛的软件之一。帮助建筑设计师设计。建造和维护质量更好。能效更高的建筑模型。作为一款主流的BIM软件。其性能优势在于辅助性更强。效能更高。因此在建模领域被广泛应用。

图元分类

图元(Element)是Revit中一个最基本要素类型。本质是各个建筑构件。Revit能够通过不同图元之间相互关系。协调和变更管理功能。在创建项目过程中根据相关的应用要求。进行高效的参数化显示。图元可以依据相应类别。族和类型的差异性而高效分类。具体样式如下所示:

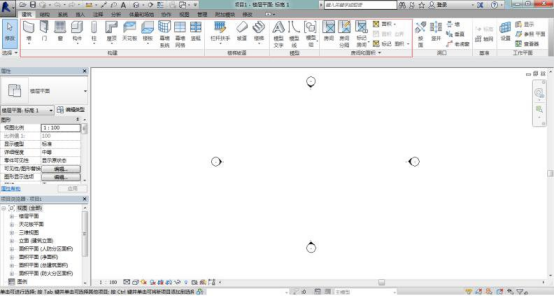

图1Revit操作界面中的各种图元

上图中的红线对应单元为墙。门。窗等构件。这些都是构建类部分图元的要素。相关的图元可具体划分如下:

图2图元的分类

图元总体划分为三类:模型图元类。基准图元类。视图专有图元类。以下对图元分类进行描述:

(1)主体图元

主体图元包括墙。屋顶。场地等。主体图元属于预设性质。是Revit中常用的基础部分。用户不能直接设置其外观。参数等信息。只可对系统图元的基础参数进行更改。以基本屋顶部件为例。参数组成如下图所示。在应用过程中只能修改软件自带的材质参数。

图3主体图元的参数设计

(2)构件图元

构件图元包括管件。风管。电气设备等。构件图元是建筑模型中其他所有类型的图元。相比于主体图元更加灵活。用户能够修改相关参数对它们进行定制。依据建模的应用要求而有效的满足工程师的设计需求。其中窗和门等是建筑中后期添加的构件。门。窗一般情况下必须依附于相应的主体图元例如墙体上。另外这些构件图元如果依附的主体图元被删除。这些构件图元也相应的会被删除。例如对墙体进行删除。则相应墙体上的门窗也会被删除。下图为构件图元窗的类型属性信息。可以修改其材质和尺寸等属性信息。

图4构件图元窗的属性类

(3)基准图元

基准图元包括标高。轴网。参照平面等。Revit属于一种应用比例较高的三维建模软件。其在应用过程中对于工作平面基准的设置十分重要。基准图元就是设计过程中应用到的基准面。如果基准图元缺失。则建立的模型不符合规范。标高轴网限定了三维模型的竖直和水平面。参照平面可以用来绘制定位辅助线。此外在建模过程中为了让模型精度符合测绘要求。也需要参考面和辅助线等进行基准参考。

(4)注释图元

注释图元包括尺寸标注。标记或文字的注释等。Revit注释图元是视图专有的一种二维构件图元。用于归档模型并保持图纸上的比例。注释元素的样式。无论是标记还是符号。都可以由用户自定义。以满足各种本地化设计应用程序的需要。注释图元和模型图元之间是一种特定的动态联系。如果修改主体图元的尺寸或材质参数。则对应图元尺寸标注参数也发生改变。因而总体上看表现出“一动全动”的关联特征。局部变动的情况下关联部分发生变化。该优势让BIM进行建模时的效率大幅提高。这正是BIM软件区别于传统三维建模的特点。

图5注释图元界面

(5)视图图元

三维建模属于立体性质的。因而在建模过程中视图之间的协同有着重要意义。协同程度和其后的功能实现密切相关。Revit视图图元就包括了三维视图。剖面图。立面图。楼层平面。面积平面等。其中的各视图图面保持独立。通过设置软件对象样式可以统一控制每个视图的对象显示。视图组件可见性。详细程度等。因而表现出较高的适应性。这五种图元属于Revit中的基础单元。可以为建筑建模功能实现提供支持。组合在一起形成了丰富的BIMRevit世界。

以上就是“Revit的图元分类介绍”了。看完上述内容。你知道怎么做了吧。若有其他revit问题可点击右上角的我要提问到问答里进行提问。后续为您解答。
