AutoCAD写块操作方法：

【AutoCAD自学。就上云渲染农场。从0基础入门cad制图。软件理论+案例实践。综合提升。今日推荐CAD高级讲师景蓝老师的：AutoCAD完全自学宝典（基础-平面-三维-建模-案例）。105个课程小节。超36万用户已学】

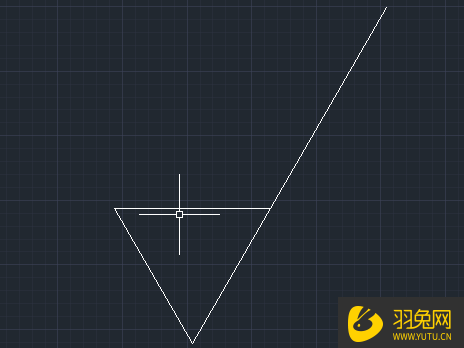

1。 打开CAD软件。绘制如图所示的图形。这是一个表示粗糙度的符号。在机械制图中广泛使用。

2。在命令行中输入"W"(大小写都可)。按Enter键。打开“写块”对话框。如图所示：

3。单击拾取点按钮。画面回到绘图区。指定图中的下角点作为插入点。如图所示：

4。单击“选择对象”按钮。切换到绘图区域。选中整个图形。按Enter键。返回到“写块”对话框。

5。 在“文件和路径”编辑框内指定文件名和保存块或对象的路径。

6。设置完成后。单击“确定”按钮。完成块的创建和存储。

7。最后。点击cad左上角红色“A”标志→选择“打开”→“打开图形”→点击桌面上刚刚保存的“新块”→根据自己的绘图需要。将此图块复制粘贴到其他绘图区。（选中图块。ctrl+c。切换到其他绘图区域。ctrl+v）
