Revit设备净空参数的添加方法

【revit视频教程。小白到优秀建模出图管理的学习之路: https://www.yutu.cn/search/course.html?t=9&k=revit】

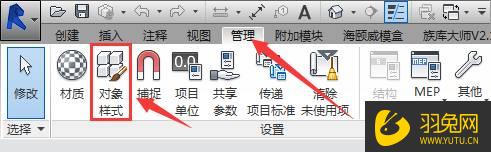

1.如下图。首先添加用于控制净空对象显示方式的对象样式子类别。在“管理”选项卡下点击“对象样式”命令;

2.在弹出的对象样式对话框点击“修改子类别”下的“新建”命令。输入“净空”作为子类别名称;

在“对象样式”中设置净空的相关参数(线颜色。线型图案。材质);

3.打开楼层平面视图。点击创建选项卡下的“拉伸”命令创建一个净空实体。(也可以创建“模型线”来表示净空平面范围的线);

4.选择该实体。在其实例参数中。将“子类别”选择为“净空”;(可以将净空的材质设置为玻璃或其他透明材质。使之不影响设备的正常显示。;不能将净空设为空心拉伸。否则将会把设备进行空心剪切掉);

5.在注释选项卡下选择“径向”命令。对净空大小进行尺寸标注。并为该尺寸添加参数;

6.将设备族载入到项目中。用户便可以看到净空的几何实体。如果不想看到净空实体。只需要进入到视图选项卡中的可见性/图形(或使用快捷键“VV”)取消勾选净空对应的子类别即可。

(注:即使取消净空的显示。运行碰撞检查依然能完成)
