Revit的分析线与梁一端分离的解决方法

【revit视频教程。小白到优秀建模出图管理的学习之路：https://www.yutu.cn/search/course.html?t=9&k=revit】

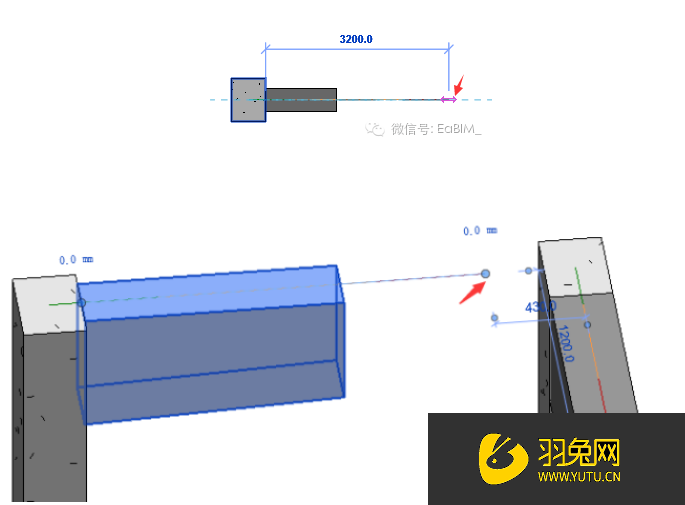

在自行创建一个梁族后。有时会出现如下图所示

分析线与梁一端分离的情况

这使得在项目中绘制梁时有诸多不便。如何才能更快的达到如下图所示结果

对于这个问题解决方法如下：

1.选中梁族并编辑族

2.使用对齐命令

3.将梁两端与参照线锁定

4.再次将族载入到项目中

注意：将梁添加到平面视图中时。必须将底剪裁平面设置为低于当前标高；否则。梁在该视图中不可见。
