AutoCAD用DIMBREAK命令将标注打断怎么做(autocad中打断命令)优质
AutoCAD用DIMBREAK命令将标注打断方法:

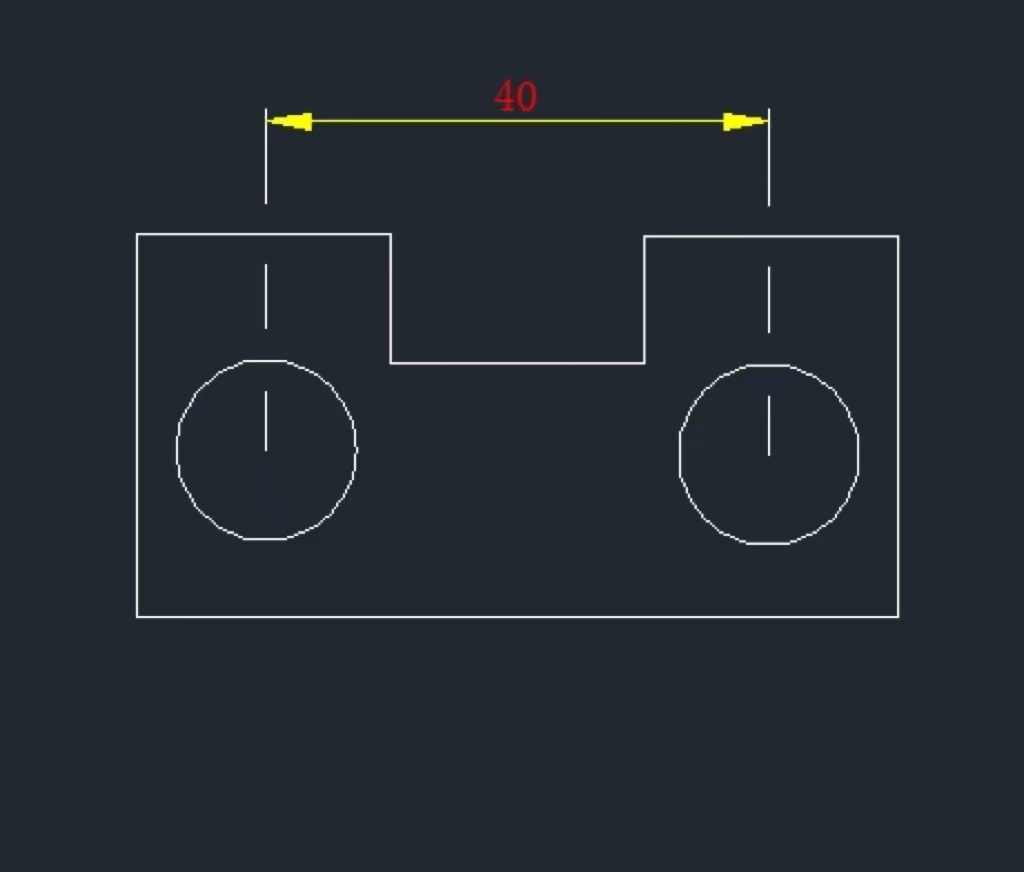

1.打开一幅图形文件。并用CAD“线性标注”对两个圆心进行标注。如图所示。
2.执行【DIMBREAK】命令。或在菜单栏选择“标注”-“标注打断”命令。
CAD命令提示:
(选择要添加折断的标注;可通过“多个(M)”选择多个尺寸)。
3.CAD命令提示:
(在此提示下选择要打断的对象。进行对应的打断。完成标注打断。如图所示)。
下面介绍其它选项的含义:
“自动”:使CAD按默认设置的尺寸进行打断。此默认尺寸可以通过“标注样式”中的“符号和箭头”选项卡中的“折断标注”选项设置。
选择执行自动打断后。CAD打断效果如图所示。
