先来看看奥运红旗3d模型库效果图：

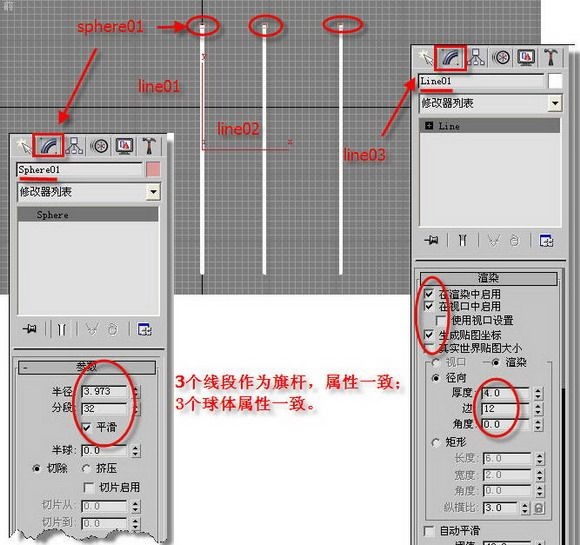

一。 绘制旗杆 启动3dmax9.0。点击“创建”命令面板。选择其中的“图形线”工具按钮。在前视图中。绘制三条线段。分别为line01。line02。line03。再点击“创建”面板。选择“几何体 　 球体”按钮。分别在三个线段顶端绘制球体sphere01。sphere02。sphere03。点击“修改”命令面板。分别对线段。球体的相关属性进行调整。如图所示。

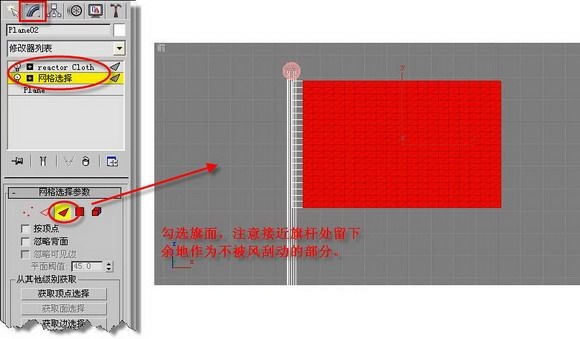

二。 绘制旗帜 1。点击“创建”面板。选择“几何体 　 平面”工具按钮。分别在3个旗杆上绘制平面：plane01。plane02。plane03。点击“修改”面板。在其下拉列表中选择“网格选择”项进入其属性面板。单击“面”按钮。在前视图的plane02上拖拽出红色区域。然后在“修改“面板的下拉列表中选择“reactor cloth（动力学布料）”项。如图所示。其他两平面也如法炮制。

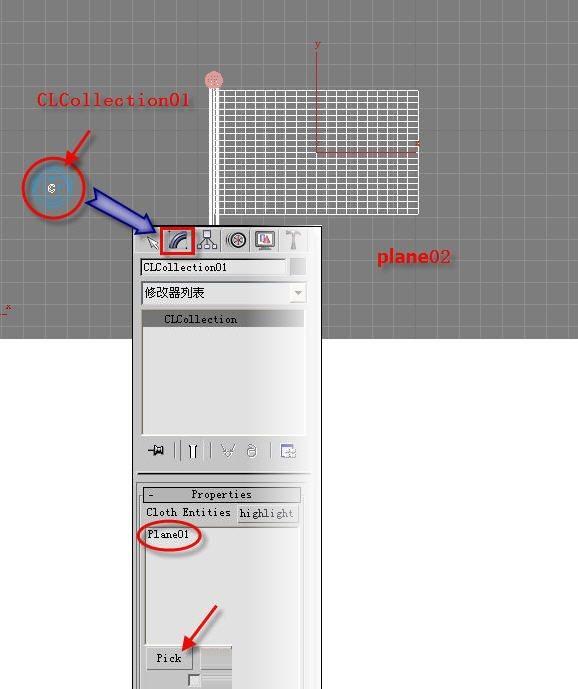

小提示：绘制平面时。注意长度分段。宽度分段参数尽量大一些。比如20或40。这样使得渲染时更加细腻。 2。点击“reactor”菜单下的“create object 　 cloth collection（布料集合）”命令。在视图中单击鼠标左键加入该集合。在视图区选择“cloth collection”。单击“修改”命令面板。点击“pick（拾取）”按钮。在视图中单击某平面。比如plane02。如图所示。另外也将其他两面添加进去。

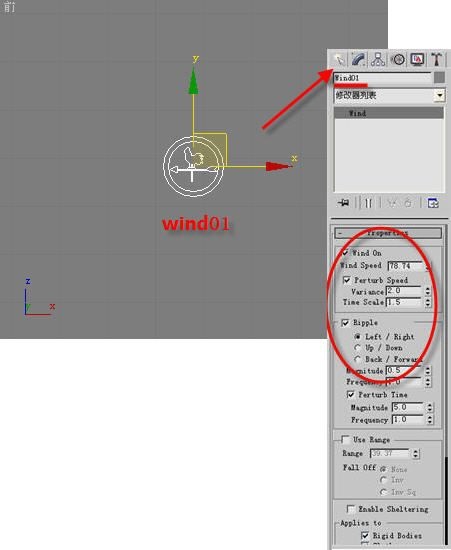

三。 添加风力系统 1。点击“reactor”菜单下的“create object 　 wind”命令。在视图中3DMAX单击鼠标左键。添加风力系统wind01。 2。选中wind01。单击“修改”命令面板并修改相应的参数。注意。“wind speed（风速）”用于控制风的速度；“perturb speed（速度干扰）”用于产生变化的风力强度。制作不规则的风力等。如图所示。

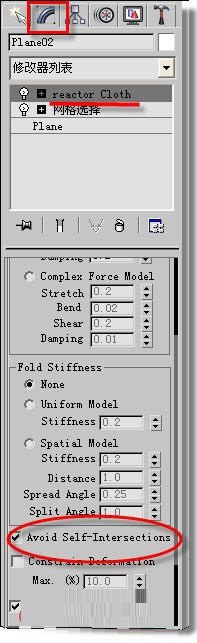

3。点击“reactor”菜单下的“create object 　 rigid body collection”建立一个RBCollection01。作为硬性物体集合。拾取方法同“布料集合”类似。这里对象就是line01。line02。line03。 4。选择平面plane02。点击“修改”命令面板。在“属性”项目面板中勾选“avoid self—intersections（避免自身交叉）”项。如图所示。

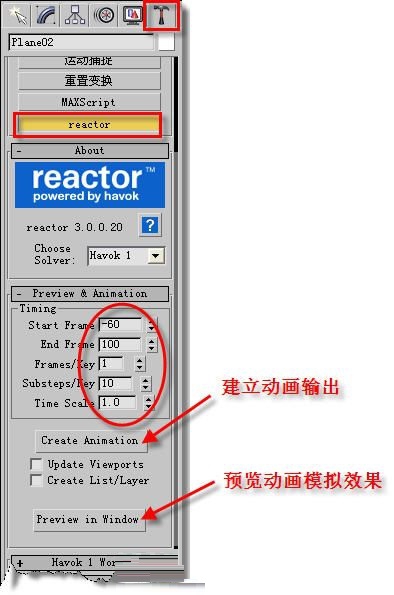

5。选择命令面板中的“工具”选项夹。点击“reactor（动力学）”进入动力学属性面板。在“preview & animation”卷展栏中。可以定义动画与输出参数。也可以点击“preview in window”按钮。打开预览窗口。然后点击“P”键观察模拟效果。如图所示。

小提示：在最终预览效果图时。应当对环境背景作些调整。点击“渲染”菜单下的“环境”命令。指定某一环境贴图。比如蓝天等。总之与旗帜比例。视角相仿的图片。点击工具栏上的“材质编辑器”按钮。为旗杆定义金属特性。为平面赋予奥运图片。比如会徽或五环旗等。最终将它们应用到相应的物体上。如图所示。

最终效果图 环境背景。旗杆。旗面。风力。布料。硬物等所有的材质都被赋予相应属性后。最终使得北京2008奥运旗帜在众人期盼中迎风飘扬。如图所示。
