CAD软件怎么修改图纸尺寸标注样式?当我们在为CAD图纸中窗户添加尺寸标注时。如果遇到尺寸标注样式不满意的情况。应该怎样修改图纸标注样式呢?本期。就来和云渲染农场一起看看CAD软件中修改图纸尺寸标注样式的操作方法吧!

CAD软件怎么修改图纸尺寸标注样式

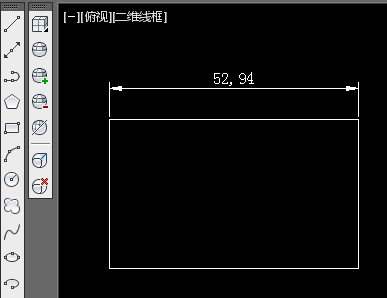

步骤一。我们首先打开一个已经添加了尺寸标注的CAD图纸。

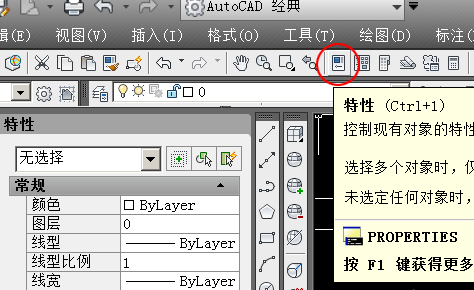

步骤二。然后我们点击CAD菜单栏下方的特性按钮。调出特性窗口。在这里我们可以修改尺寸标注样式。

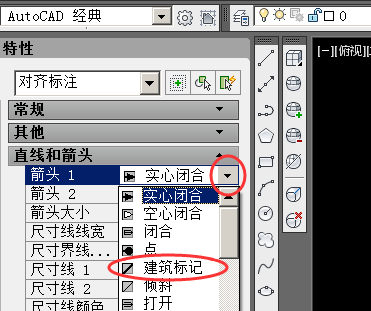

步骤三。点击左键选择我们要修改的CAD图纸尺寸标注;可选择多个一次修改。然后在直线和箭头的箭头1选择右侧的下拉菜单。选择建筑标记。

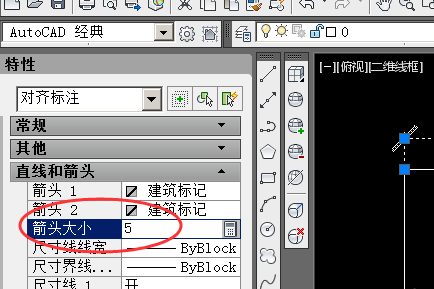

步骤四。在箭头大小中根据需要设置相应的CAD尺寸标注样式参数。此步骤是设置的箭头标记的大小的。

步骤五。尺寸线开关是选择是否显示对应的边的CAD尺寸标注线。

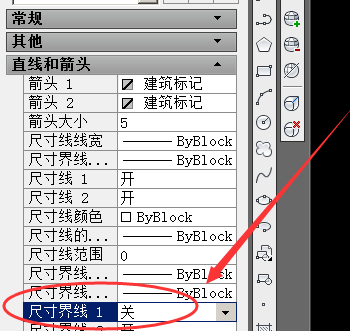

步骤六。尺寸界限是选择是否显示标注的边线的选项。可根据自己需要设置是否显示图纸标注边线样式。

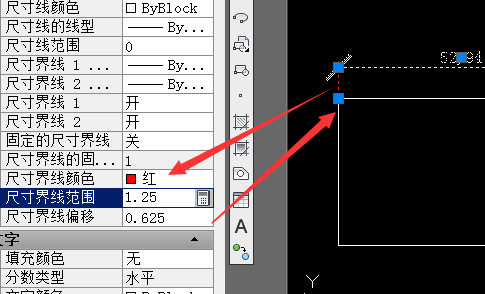

步骤七。尺寸界限的颜色可以设置CAD标注的边线颜色样式。范围是尺寸界线的长度。偏移是距离图纸尺寸标注点的距离。

根据以上的参数。我们就可以自由在CAD软件之中修改图纸尺寸标注样式了。大家可以修改尺寸接线的边线。尺寸线开关和尺寸界线的颜色。各位学会了吗?
