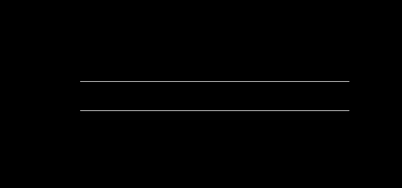

CAD软件同时画多条平行线的命令是什么?在上期。云渲染农场为您分享的CAD画平行线的方法。只能同时画两条平行线。如果我们要画3条平行线或更多的数量时。应该怎么做呢?来和云渲染农场一起看看CAD同时画多条平行线的命令使用步骤吧!

CAD软件同时画多条平行线的命令是什么

CAD同时画多条平行线的命令使用步骤

我们可以使用CAD多线样式命令来画多条平行线。

使用步骤一。依次单击格式(O)下的多线样式命令(M)。 (或在命令提示下。输入 mlstyle。)

使用步骤二。在“多线样式”对话框中。从列表中选择多条平行线样式名。单击“修改”。

使用步骤三。在“修改多线样式”对话框中。点击“添加”根据需要修改设置成3条线。或者想要绘制的更多平行线数量。单击“确定”。

使用步骤四。依次单击“设置为当前”--“确定”。

使用步骤五。依次单击绘图(D)。选择CAD多线命令(U)。 (或在命令提示下。输入 mline。)

使用步骤六。OK!我们就可以开始画3条或更多条数的平行线了!

以上就是CAD同时画多条平行线的命令使用步骤。除了使用多线样式命令绘制多条平行线之外。我们还可以尝试在画出多条CAD线条后使用偏移指令来得到多条平行线。大家可以试试哦!
