不可分解的CAD图块要怎样强制分解打散?无法分解的CAD图块是一种加密CAD图纸文件的方法。但如果我们自己需要对图纸再次编辑。又没有备份的情况下。怎样才能够打散分解已经不能分解的CAD图块呢。本期。就来和云渲染农场一起看看强制分解打散不可分解的CAD图块的方法与步骤吧!

不可分解的CAD图块要怎样强制分解打散

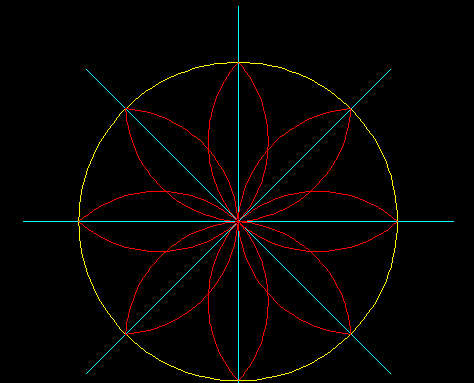

步骤一。我们以实例来讲解CAD图块强制打散的方法。首先打开CAD软件。在CAD中随意绘制图形。

步骤二。我们来将这个图形设置为不可分解的CAD图块。

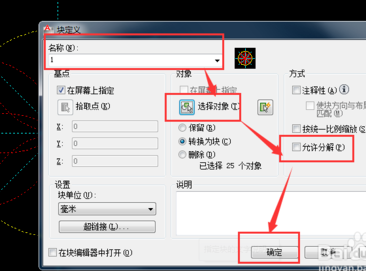

按快捷键B—空格—调出块定义窗口。先对CAD命名—再选要设置块的对象—允许分解前不要打勾—确定。

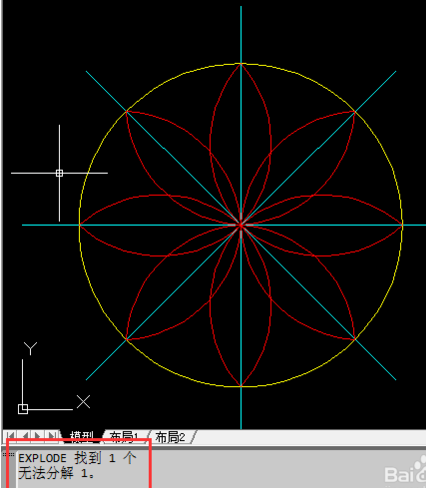

步骤三。设置完成后。现在这个CAD图块就无法分解编辑了。我们选择这个CAD图块。按分解打散的快捷键X—空格。是分解不了的。

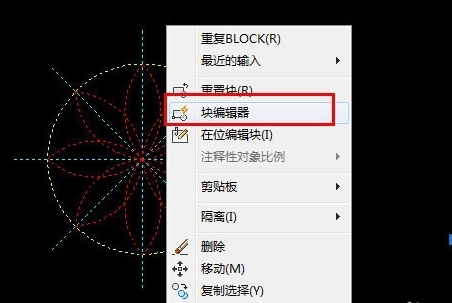

步骤四。下面我们选中这个无法分解的CAD图块来进行分解打散的操作。单击右键—选择“块编辑器”。

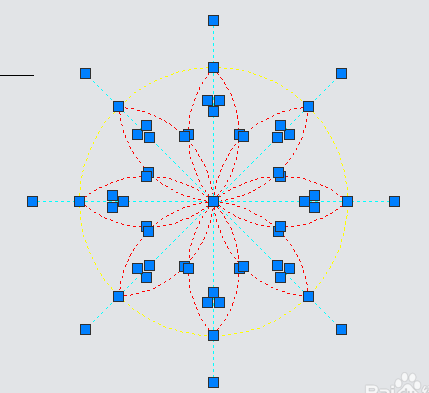

步骤五。进入块编辑器窗口。这时CAD图块就成了分散的图了。这时选中所有的图。按Ctrl+C(复制)。

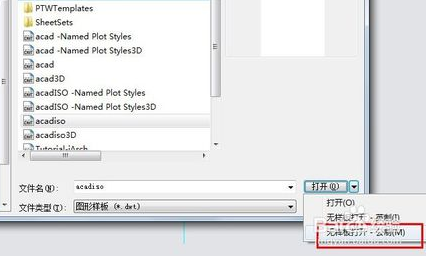

步骤六。按Ctrl+N(新建)一个CAD公制文档。

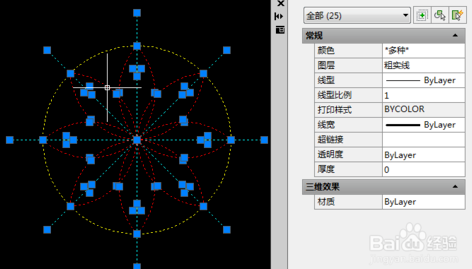

步骤七。在新建的CAD文档中。按Ctrl+V(粘贴)。这时粘贴过来的图。查看其特性。就已经是强制分解打散过后的CAD图块了。

以上就是云渲染农场为您整理的强制分解打散不可分解的CAD图块的方法与步骤了。我们可以进入块编辑器窗口。将无法分解的CAD图块复制到新文档之中。就可以打散分解编辑了。大家学会了吗?
