作为工地必备技能-CAD。谁也不敢说有多懂。但谁也不说自己完全不懂。希望接下来这些内容会对CAD小白及CAD大神们都会有一定的帮助。

下面从最基础的线讲起。CAD中的线型包含有:单线、多线、多义(段)线、样条曲线、修订云线、快速引线(箭头线)等等。

通用部分:

1、打开cad。进入cad界面。

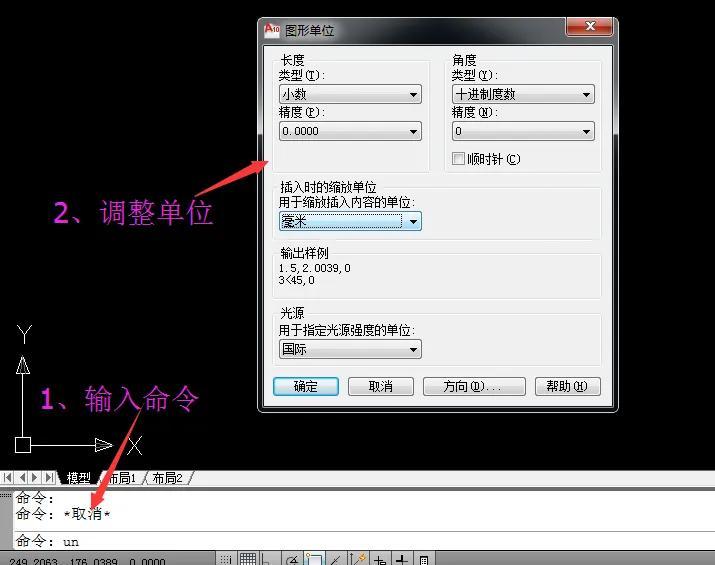

2、输入命令un。弹出单位调整对话框调整cad默认单位参数。点击确定退出对话框。

cad快速引线(cad快速引线快捷键)

一、单线绘制

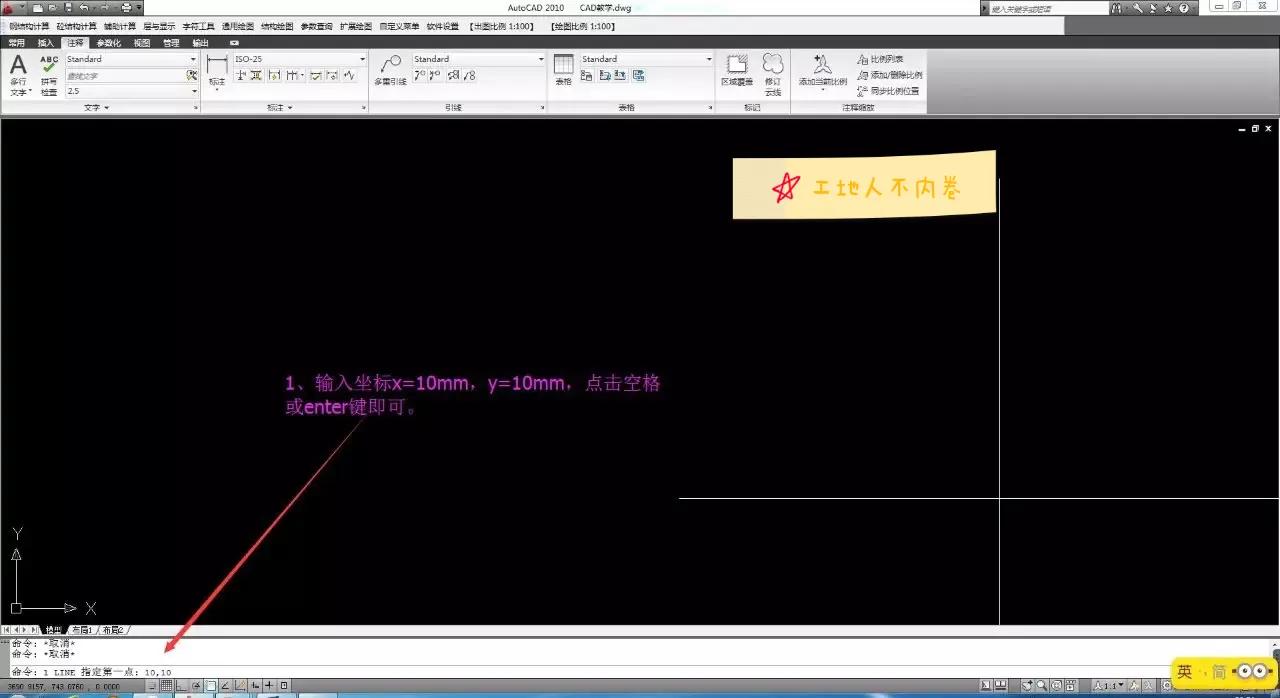

1、输入命令L(line)。程序会提示你指定第一点。有两种指定方式。一种是直接在cad界面鼠标左键点选任意点。另一种是通过输入坐标(如x=10mm,y=10mm)指定。坐标指定时直接在cad输入10,10即可。(必须在英文状态下输入逗号间隔)。

cad快速引线(cad快速引线快捷键)

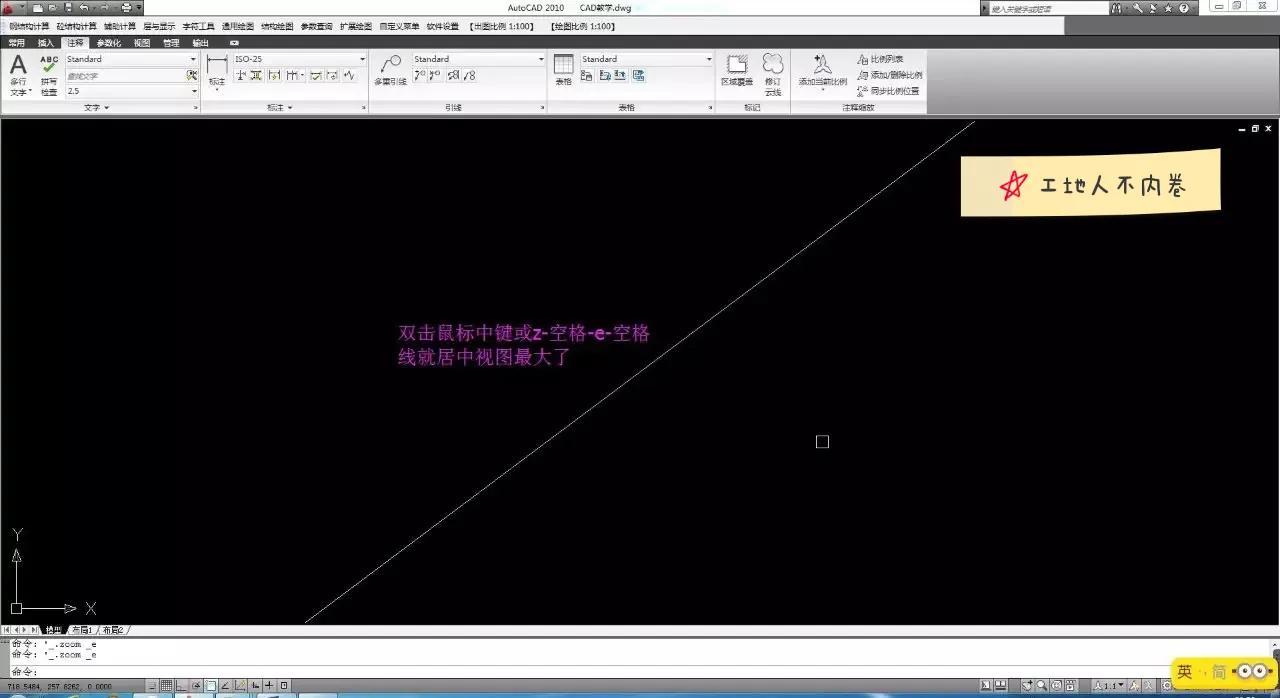

2、指定完第一点后。同理可以指定第二点或直接在cad界面点击鼠标左键。画好线后。双击鼠标中键或输入z—空格—e—空格。将所画图形居中便于后续操作。

cad快速引线(cad快速引线快捷键)

二、多线绘制

多线是一种组合图形。由许多条平行于线组合而成。各条平行线之间的距离和数目可以随意调整的。多线的用途很广。而且能够极大地提供绘图效率。多线一般用于电子线路 图、建筑墙体的绘制等。

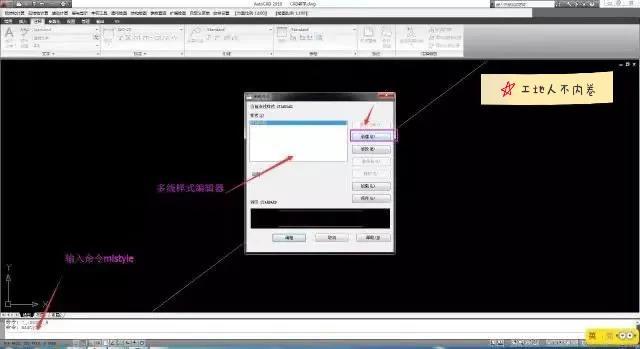

1、首先设置多线格式。输入命令Mlstyle。空格。弹出多线样式编辑对话框。点击新建。

cad快速引线(cad快速引线快捷键)

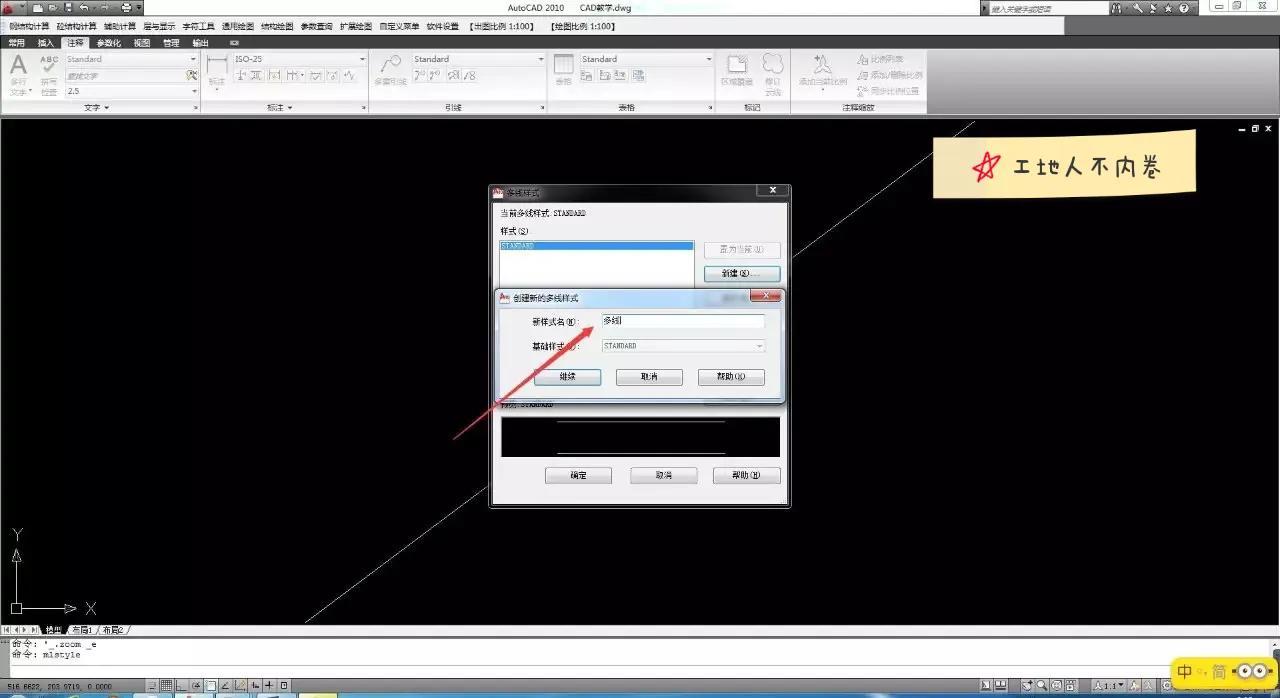

2、创建样式名并点继续。

cad快速引线(cad快速引线快捷键)

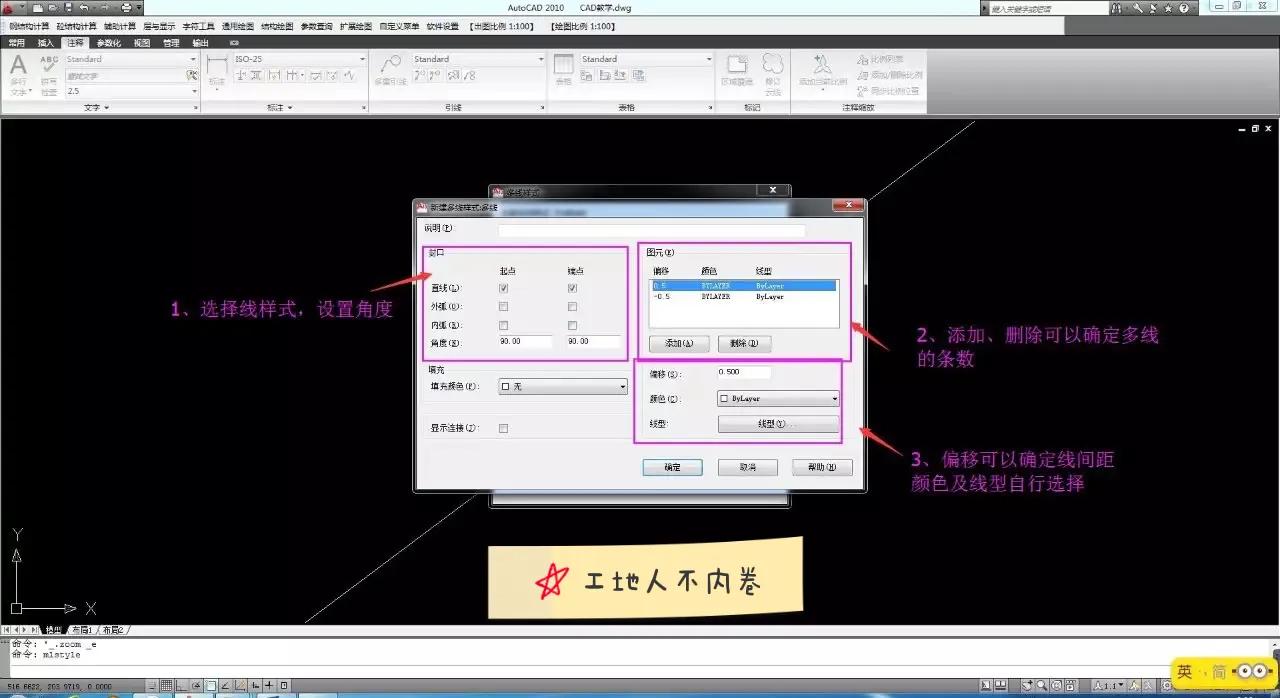

3、进入多线样式设置对话框。对多线各类特性进行设置。最后点击确定。

cad快速引线(cad快速引线快捷键)

4、输入命令ML。绘制多线。

三、多义(段)线绘制

多义线是相连的 直线、 弧线组成的序列。它与直线(单线)的绘制不同。多义线可以绘制相连的直线。相连的弧线。以及相连的弧和直线的组合。同时绘制完成后具有一定的可编辑性。

输入命令PL(Pline)。设置多义线的宽度、是否圆弧等特性后。直接进行绘制。具体操作不再细述。你们自己可以根据cad提示进行练习。

四、样条曲线绘制

所谓样条曲线(SplineCurves)是指给定一组控制点而得到一条曲线。曲线的大致形状由这些点予以控制。一般可分为插值样条和逼近样条两种。插值样条通常用于数字化绘图或动画的设计。逼近样条一般用来构造物体的表面。

输入命令SPL(SPline)。然后根据cad提示自行操作练习。

五、修订云线

修订云线。顾名思义一般是修订用。即审图看图时候。可以把有问题的地方用这种线圈起来。便于识别。当然也可以用作它用。比如画云彩。或是像云彩的东西。

修订云线主要有两种绘制方式。一种是简单粗暴式。一种是规规矩矩式。

1、输入命令Revcloud。设置好弧长等参数。直接点击操作即可绘制出简单粗暴的修订云线。

2、首先绘制一个矩形。然后输入命令Revcloud。再根据提示输入对象O。然后点击矩形。即可得出规规矩矩的修订云线。

六、快速引线(箭头线)

快捷键Mls设置快速引线样式。快捷键le绘制快速引线。修改过程请参照多线的修改方式。绘制的快速引线效果如下。请自行尝试绘制。
