CAD封闭区域无法填充怎么办?在我们给CAD图纸的封闭区域填充图案的时候。有时候会出现填充后没有效果或者填充不了的情况。本期。就来和云渲染农场一起看看CAD封闭区域却填充不了的解决方法吧!

CAD封闭区域无法填充怎么办?

CAD封闭区域填充不了的原因一:填充选项未设置

如果填充选项没有设置的话。是没有办法在CAD封闭区域进行填充的。我们可以先在CAD设置里将填充选项功能开启再重新尝试填充。

CAD封闭区域无法填充的三种原因和解决方法(cad封闭区域无法填充的三种原因和解决方法)

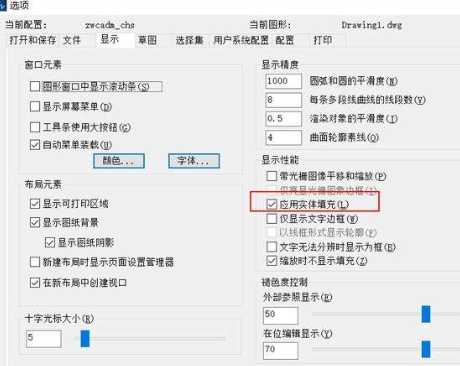

解决办法:在CAD的设置中。找到如图的“应用实体填充”并勾选。就可以成功解决CAD封闭区域填充不了的问题了。

CAD封闭区域填充不了的原因二:填充效果未显示

此外。如果填充效果没有显示的话。就算成功填充了CAD封闭区域。也显示CAD封闭了却填充不了。这个时候我们可以在系统变量里进行调整。

CAD封闭区域无法填充的三种原因和解决方法(cad封闭区域无法填充的三种原因和解决方法)

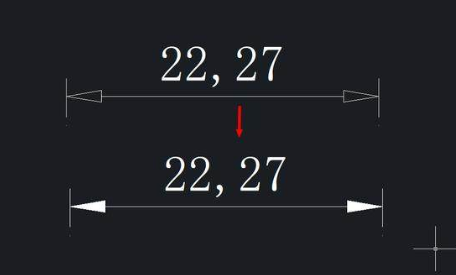

解决方法:控制填充显示的系统变量是FILLMODE。 我们可以调整系统变量的开启或关闭。在我们设置完选项或变量后。我们会发现填充箭头和多段线以及之前的填充并没有显示出来。但如果我们现在再进行填充。CAD封闭区域填充就可以正常显示了。之前绘制的填充之所以没有显示。只是没有重新生成显示数据。

CAD封闭区域填充不了的原因三:边界不封闭

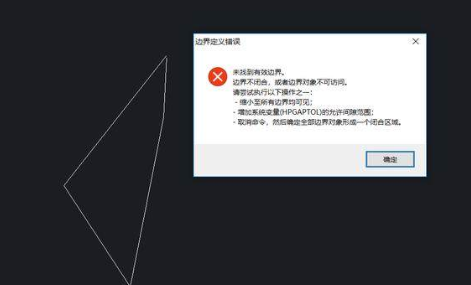

此外。CAD图纸的边界不封闭。也会导致区域无法填充的情况。

CAD封闭区域无法填充的三种原因和解决方法(cad封闭区域无法填充的三种原因和解决方法)

解决方法:一。找到有间隙的位置。编辑图形将图形连接起来。

二。设置填充的间隙值。让填充允许的间隙值大于间隙的宽度。

更多>>不会覆盖文字图案的CAD填充颜色的方法与步骤

通过云渲染农场为您整理的这三种CAD封闭区域无法填充的原因和解决方法。小伙伴们知道为什么自己的CAD图纸封闭区域填充不了吗?只要正确设置好填充选项。就不会再出现相似的问题了。大家快去试一下吧!
