制图的时候很多人都会问怎样按指定尺寸缩放CAD图纸?当我们使用CAD绘制好一张图纸后。有些时候会因为各种尺寸要求的变更。而必须要把CAD图纸缩放到指定尺寸。本期。云渲染农场就为您带来了在CAD里缩放成自己想要的尺寸的方法。一起来看看吧!

怎样按指定尺寸缩放CAD图纸?

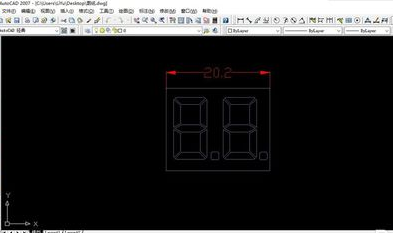

步骤一。打开一张CAD图纸。可以看到图纸中已经标注好的尺寸。这个数码管图纸的宽度为20.2。下面就以这个数码管为例进行CAD图纸缩放到指定尺寸的操作。

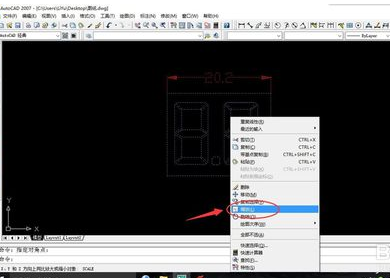

步骤二。拖动鼠标左键。选择整个需要按指定尺寸缩放的CAD图纸区域。将光标移到选中的CAD图纸上。单击鼠标右键选择“缩放”

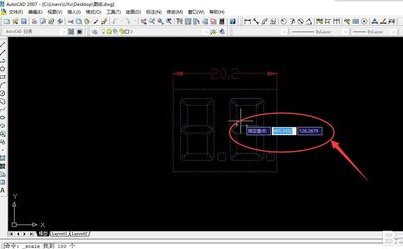

步骤三。单击缩放之后。需要为CAD指定尺寸缩放寻找一个基点。将光标移到大约数码管的中心位置。单击一下鼠标左键进行基点的定位。

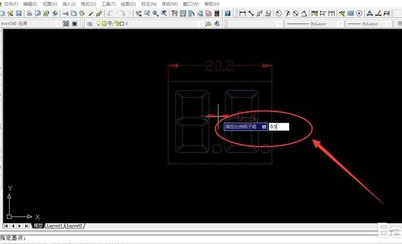

步骤四。定位之后就会提示设置CAD图纸缩放比例。输入比例因子0.5。然后回车。就可以发现现在数码管的大小缩小了一倍。宽度也变成了10.1。说明我们成功将这个CAD图纸缩放到了想要的尺寸了。

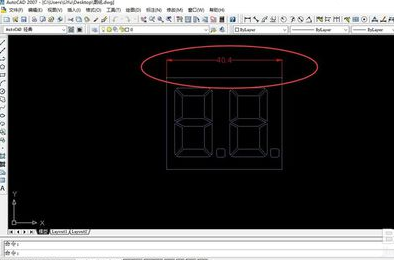

步骤五。灵活设置CAD缩放比例的大小。能够指定更多的CAD图纸缩放尺寸。当然如果现在再将比例设置为4的话。就会变成现在的四倍现在可以看到尺寸变成了40.4。

更多>>CAD软件等比例缩放图纸尺寸的操作步骤方法

以上就是云渲染农场为您整理的按指定尺寸缩放CAD图纸的方法与步骤。我们可以通过调节缩放比例的方法。来让CAD图纸缩放到我们制定的尺寸之中。如果想要了解更多CAD知识的话。欢迎收藏云渲染农场网站。时时更新哦!
