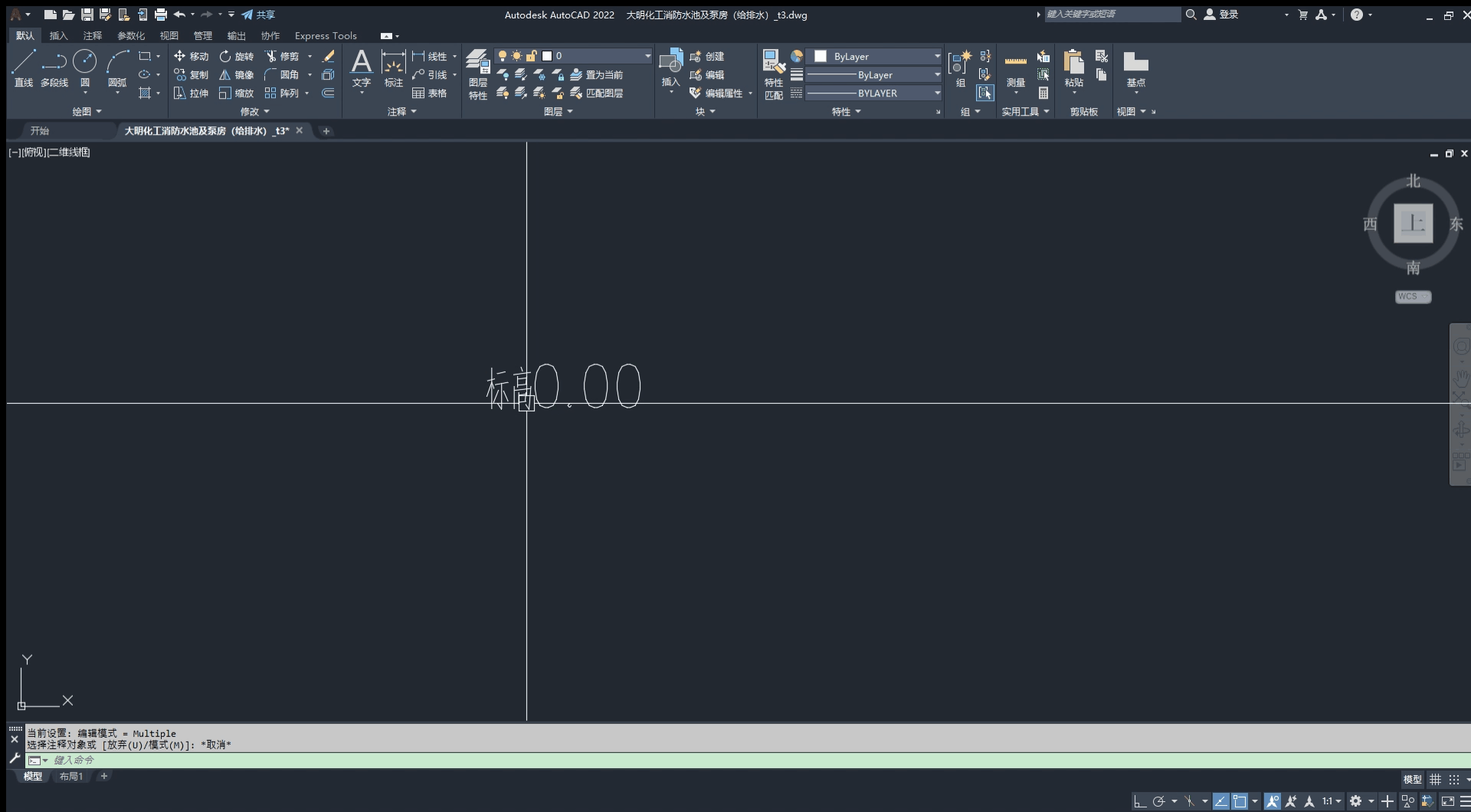

CAD特殊符号,一般由%%后加数字或者字母组成。例如图纸中经常要用到的±符号,就是在文字编辑模式下,输入%%P后即可自动生成(注意此时输入法应为英文状态下)

cad正负号怎么打(cad正负号怎么输入快捷键)

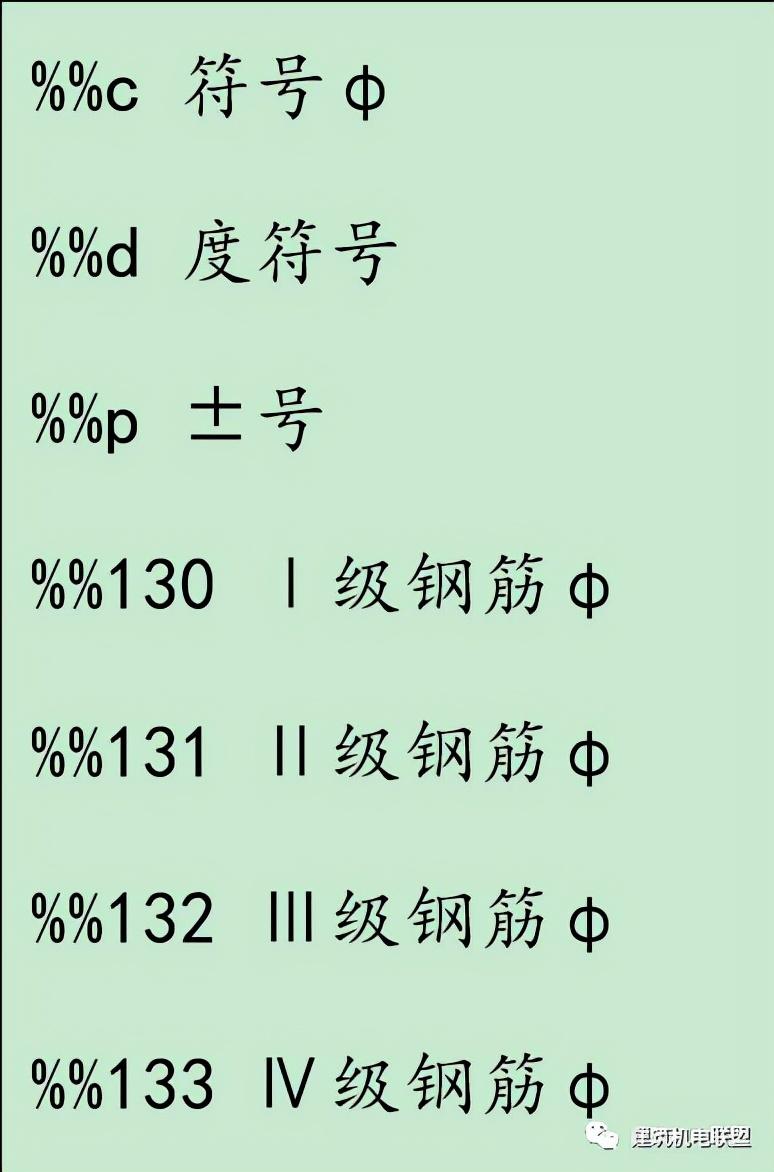

下面是几个工程制图中经常用到的特殊符号快速输入代码:

cad正负号怎么打(cad正负号怎么输入快捷键)

这里需要特别注意的是,输入钢筋符号时需要先设置钢筋字体,具体设置方法如下(这里以CAD2022为例):

第一步:点击菜单栏 注释下方的管理文字样式

cad正负号怎么打(cad正负号怎么输入快捷键)

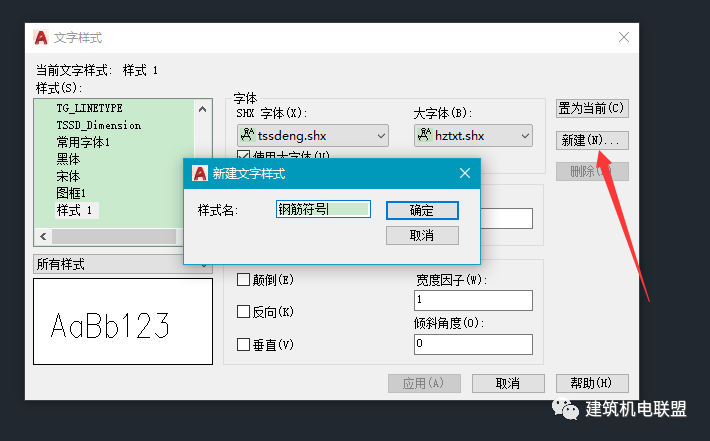

第二步:点击新建样式,命名为钢筋符号,点击确定

cad正负号怎么打(cad正负号怎么输入快捷键)

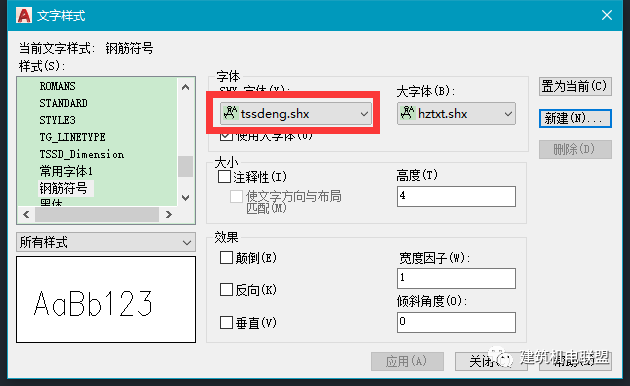

第三步:选择字体tssdeng.shx,并置为当前

cad正负号怎么打(cad正负号怎么输入快捷键)

第四步:点击单行文字(注意这里一定要是单行文字),输入%%130即可,操作方式同示例。
