常用的CAD建筑图纸符号有哪些?想要快速看懂CAD图纸的话。了解CAD建筑图纸符号是关键。本期。云渲染农场就为您整理了这些CAD图纸常用的建筑符号。另附有图解分享。大家快来看看认不认识这些CAD建筑符号吧!

常用的CAD建筑图纸符号有哪些?

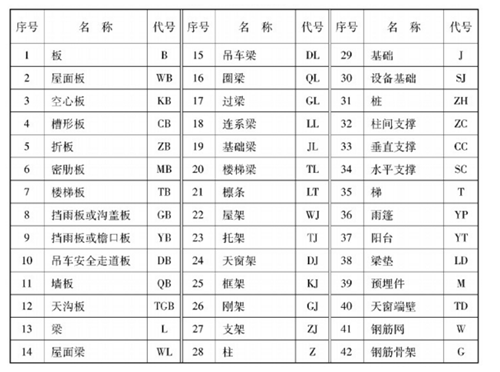

CAD建筑图纸墙体符号整理

板的符号是 B

屋面板的图纸符号是 WB

空心板建筑符号是 KB

槽行板的CAD建筑图纸符号是 CB

折板的图纸符号是 ZB

密肋板图纸符号是 MB

楼梯板的CAD建筑图纸符号是 TB

盖板或沟盖板的图纸符号是 GB

挡雨板或檐口板的CAD建筑图纸符号是 YB

吊车安全走道板图纸符号是 DB

墙板建筑符号是 QB

天沟板图纸符号是 TGB

CAD建筑图纸梁柱符号整理

梁的图纸符号是 L

屋面梁的建筑图纸符号是 WL

吊车梁的符号 DL

单轨吊的图纸符号是 DDL

轨道连接的建筑图纸符号是 DGL

车挡 CD

圈梁的图纸符号是 QL

过梁的图纸符号是 GL

连系梁 LL

基础梁的符号 JL

楼梯梁的图纸符号是 TL

框架梁的符号 KL

框支梁的符号 KZL

屋面框架梁的建筑图纸符号是 WKL

檩条 LT

屋架的图纸符号是 WJ

托架的建筑图纸符号是 TJ

天窗架 CJ

框架 KJ

刚架的图纸符号是 GJ

支架 ZJ

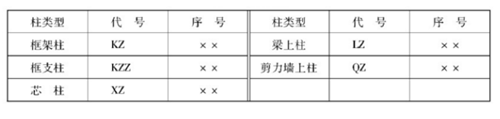

柱的图纸符号是 Z

框架柱 KZ

构造柱的建筑图纸符号是 GZ

承台的符号 CT

设备基础的图纸符号是 SJ

桩的符号 ZH

挡土墙 DQ

地沟的符号 DG

柱间支撑 DC

垂直支撑的建筑图纸符号是 ZC

水平支撑 SC

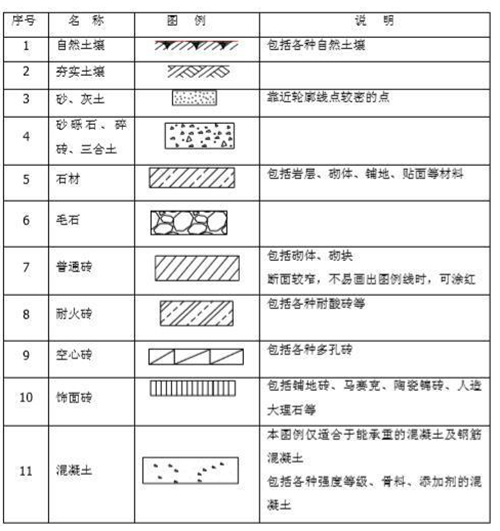

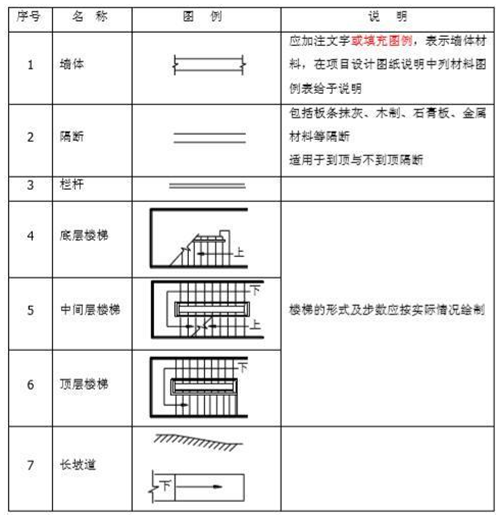

其他CAD建筑图纸符号的图解

更多>>方便好记的CAD快捷键口诀顺口溜

以上就是云渲染农场为您整理的常用CAD建筑图纸符号了。熟记这些符号。就可以快速读懂CAD图纸的标记。大家也要注意。在制图的过程中。也不要用错CAD建筑符号了哦!
