草图大师圆弧不能封面是怎么回事?在草图大师Sketchup软件之中。封面操作可以让曲线变成面。来方便下一步的建模。但有些时候。一些圆弧曲线却出现封面失败。无法成面的情况。这是为什么呢?本期。就来和云渲染农场一起来看看SU圆弧曲线无法封面的原因和解决方法吧!

草图大师圆弧不能封面是怎么回事?

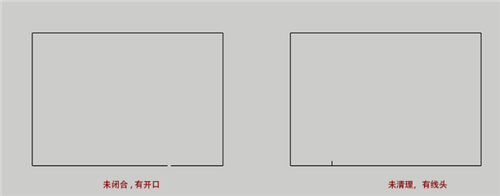

Sketchup草图大师圆弧不能封面的原因只有两种。第一种是圆弧曲线没有闭合。有开口。第二种是圆弧未清理。有线头。

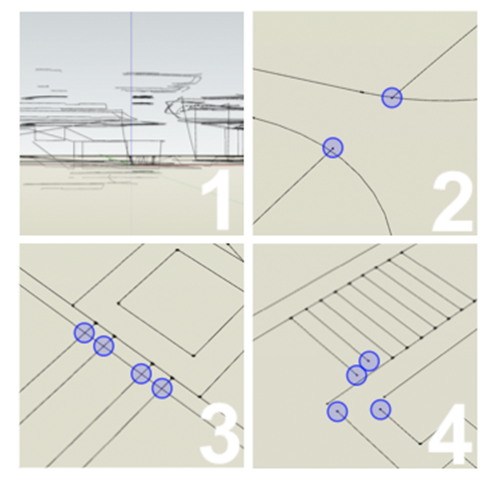

如果是从CAD软件里导入的圆弧曲线的话。由于在CAD中圆弧是矢量图形。也就是绝对圆弧;而SketchUp 中的圆弧并非真正的圆弧。而是由一定数量的线段连接而成的由段数控制的“类圆弧”。所以当CAD圆弧导入 SketchUp 草图大师后默认为12段。圆为24段。因此。会导致草图大师 SketchUp圆弧没有交点或者多出一小段出头短线。从而使圆弧不能封面。

Sketchup圆弧无法封面的解决方法：

方法一：在CAD里处理多义线

我们可以通过先在CAD处理多义线来解决导入到草图大师的圆弧不能封面的问题。首先通过过滤选择将所有多义线(PL线)线宽批量设置为零。如果PL线带有圆弧段。则必须将PL线炸开。以便导入 SketchUp 后保留圆弧属性。否则圆弧段将全部变成断线。

方法二：事先Z轴归零

Z轴归零又叫“统一标高”。是封面里面最重要的一个环节。因为只有保证DWG统一标高了。导入SketchUp中才可能解决圆弧不能封面。这个操作在各个软件环境操作不一样。比如在纯CAD环境下要实现统一标高要麻烦一些。

更多>>Sketchup里给CAD图纸封面的方法详解

>>草图大师SU不能成面的6种解决方法

以上就是云渲染农场为您整理的草图大师圆弧不能封面的原因和解决方法了。我们可以先检查是否存在Sketchup圆弧曲线没有闭合或者未清理。这些都是导致圆弧封面失败的原因。更多SU使用小技巧。欢迎关注云渲染农场哦!
