天正cad使用教程(天正CAD教程)优质

在工程人的日常办公中。天正CAD越来越常用。不少小伙伴在使用过程中产生了各种各样的问题。这一篇就专门为大家解答这些疑问。快接招吧!

天正CAD与Excel的那些事儿

(1)天正CAD的数据如何导入到Excel中?

在画图过程中涉及到的数据。如果能够直接导入Excel表格中会节省很多时间。提高工作效率。方法如下:

①新建并打开Excel表格。

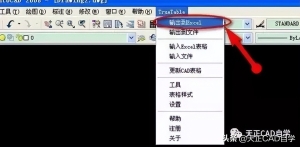

②打开要导入数据的CAD图纸。点击“Truetable”菜单。在下拉列表中选择“输出到Excel”。

天正cad使用教程(天正CAD教程)

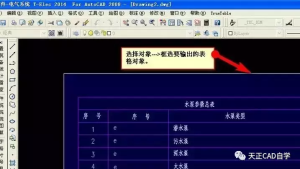

③在CAD中选择要导出的区域。点击右键确定。

天正cad使用教程(天正CAD教程)

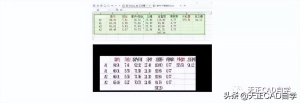

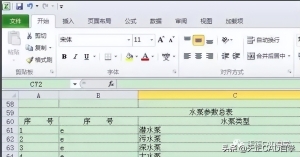

确定之后可以去看看你新建的Excel表格。数据已经自动导入了。

天正cad使用教程(天正CAD教程)

(2)在天正CAD中如何插入Excel表格?

数据导入和导出都学会以后。你发现只需要直接插入表格就可以。要怎么做呢?

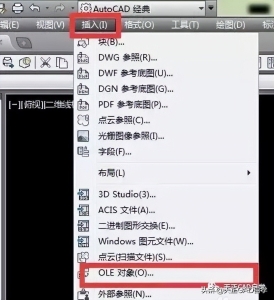

①点击“插入”菜单。选择“OLE对象”

天正cad使用教程(天正CAD教程)

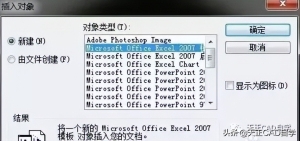

②在弹出的窗口中选择Excel。如图所示:

天正cad使用教程(天正CAD教程)

③点击确定以后。会弹出一个excel表格。把你要插入到天正的内容复制到这个表格里面。然后直接关闭表格就可以了。

天正cad使用教程(天正CAD教程)

④这个时候你会发现这个表格的内容并不成比例。要进一步修改。在CAD中双击表格。进入excel表格中。将列宽和行高调整至合适的比例。一般的表格到这里就可以了。

⑤但还有特殊情况是:插入的表格与原表格有运算关系。这样直接复制过来无法和原表格产生运算关系就会出现错误。这要怎么办呢?

这个时候。步骤就不再是直接复制粘贴。而是“选择性粘贴”。然后点“数值”。这样就能与原表格建立连接。再根据数据大小将列宽和行高调整至合适的比例就可以了。

如何去掉天正的教育版印戳?

在画图打硫酸纸的时候。线框附近总是出现“教育版”这类字眼。该怎么去掉呢?

①将已经是教育版的图纸转成T3版本的。然后关掉天正程序。

②打开该T3文件。点击“文件”——“另存为”。然后点击对话框中的“文件类型”。将原有的后缀“dwg”换成“dxf”。再按“保存”。关掉天正软件。

③打开天正软件。点击后缀为“dxf”的文件(必须先将打开文件方式定位“dxf”)就可以了。而且可以将现在图纸上的内容复制到其他图纸界面当中去了。

如何调整天正CAD坐标标注字体的大小?

①用天正CAD打开需要进行坐标标注的图纸。

②进入天正功能栏设置选项。也可以直接点击显示比例按钮。或者天正菜单下比例下拉菜单设置。

③调整显示比例值(也可以理解为文字高度)。根据自己的实际需要进行调整。如果是大比例的图可以根据实际调整1000等。这里原始默认值是1:100。

④调整完以后再次标注。就可以了。
