CAD怎么将图形覆盖在绘制好的图形上?在我们使用CAD进行制图的过程中。有些时候也会需要将CAD图形覆盖在另一个画好的图形上来达到更丰富的效果。本期。就来和云渲染农场一起看看CAD图形覆盖的操作方法吧!

CAD怎么将图形覆盖在绘制好的图形上?

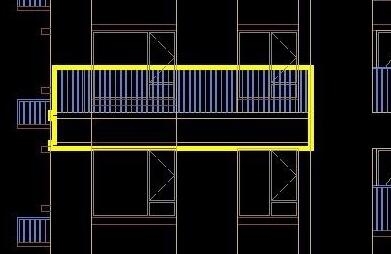

步骤一。打开一个已经绘制完成的CAD文件。首先我们来框选需要覆盖的CAD图形区域的轮廓线。

步骤二。我们使用CAD图形覆盖功能。来完成将图形覆盖在绘制好的图形上的操作。按Alt+D 键。绘图下拉菜单出现。倒数第三个有个区域覆盖的命令。单击区域覆盖命令或者输入快捷键w。

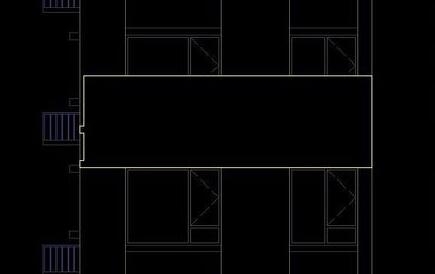

步骤三。接下来我们选择CAD覆盖在绘制好的图形上的轮廓线。直接选择我们刚才框选好的轮廓线。在当前图层重新生成一个轮廓。

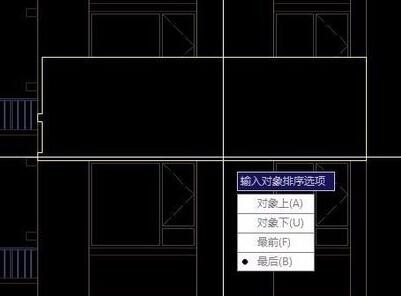

步骤四。在生成轮廓之后。CAD将图形覆盖在绘制好的图形上就成功完成了。我们只要选择想要放在图形上的组件。输入命令dr。选择最后命令就可以将这个区域放到最前了!

更多>>CAD让图形坐标Z轴归零的操作步骤

以上就是云渲染农场为您带来的CAD将图形覆盖在绘制好的图形上的方法与步骤了。我们可以使用CAD图形覆盖功能来完成这次的操作。大家学会了吗?
