CAD计算面积的两种方法。

方法一

1.输入计算面积周长命令“AREA”(快捷键:AA)。按下空格键。

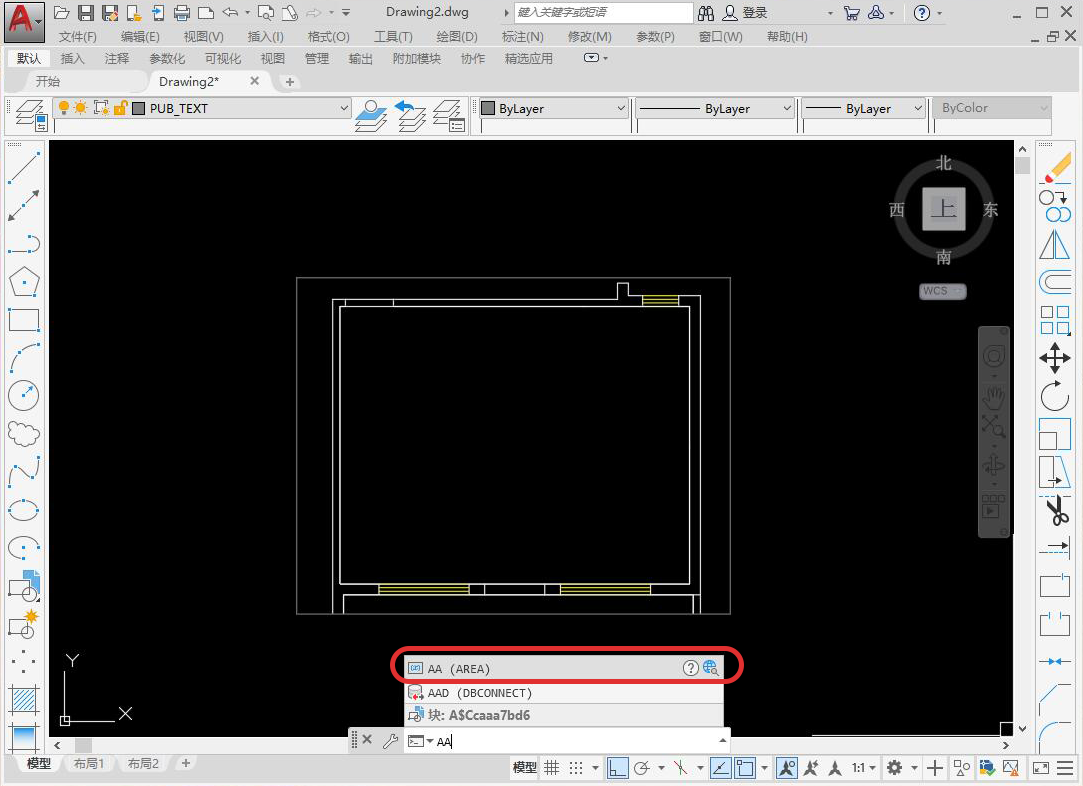

面积周长命令

cad面积命令(cad面积命令快捷键)

2.根据提示。指定第一个角点。下一个角点。直到最后一个角点。选择完成后。按下空格键。面积与周长测量完成。

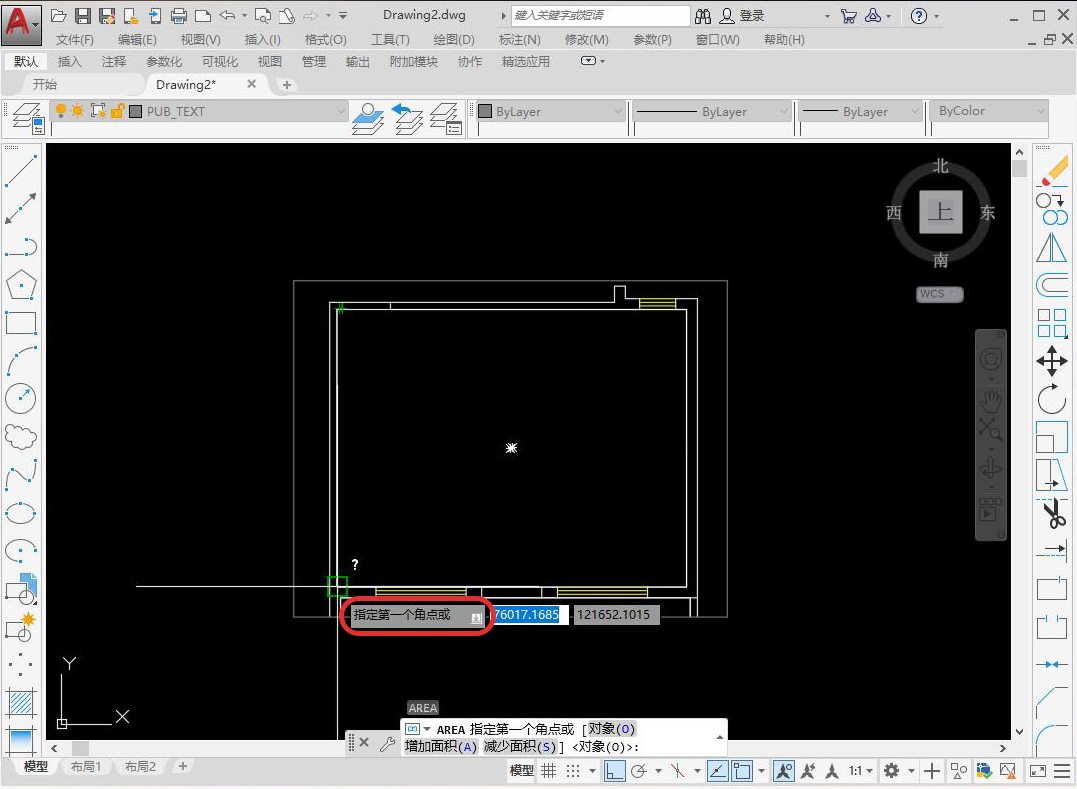

第一个角点

cad面积命令(cad面积命令快捷键)

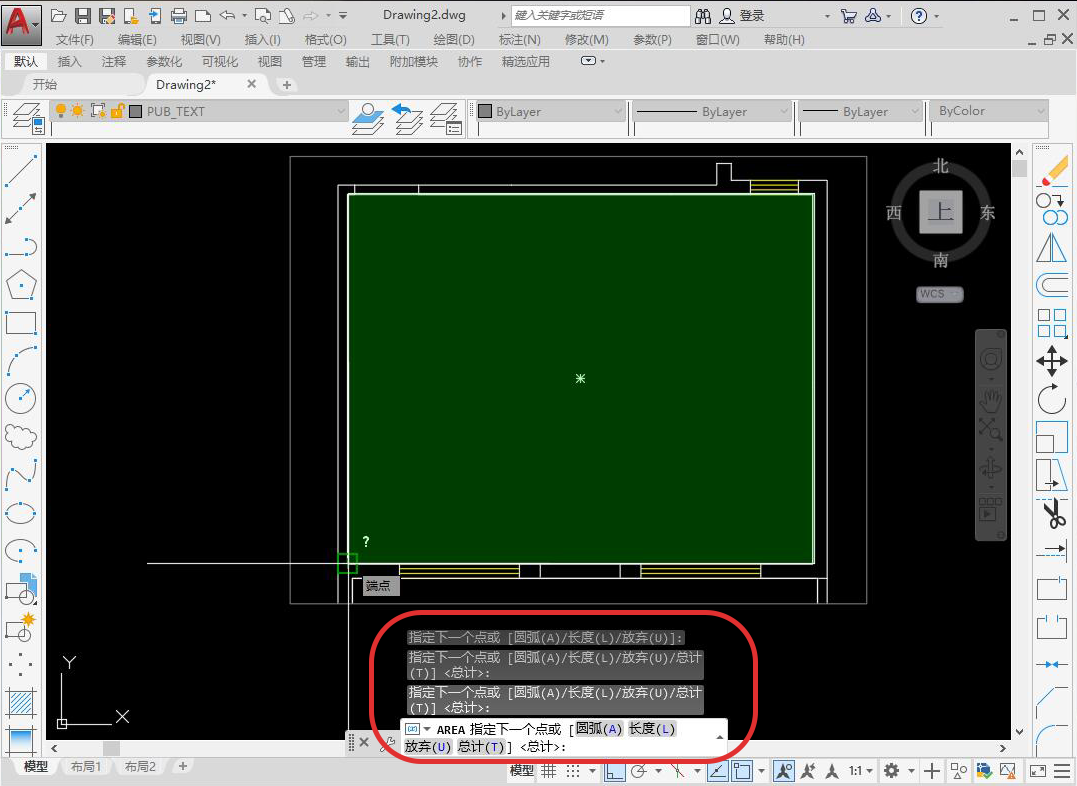

最后一个角点

cad面积命令(cad面积命令快捷键)

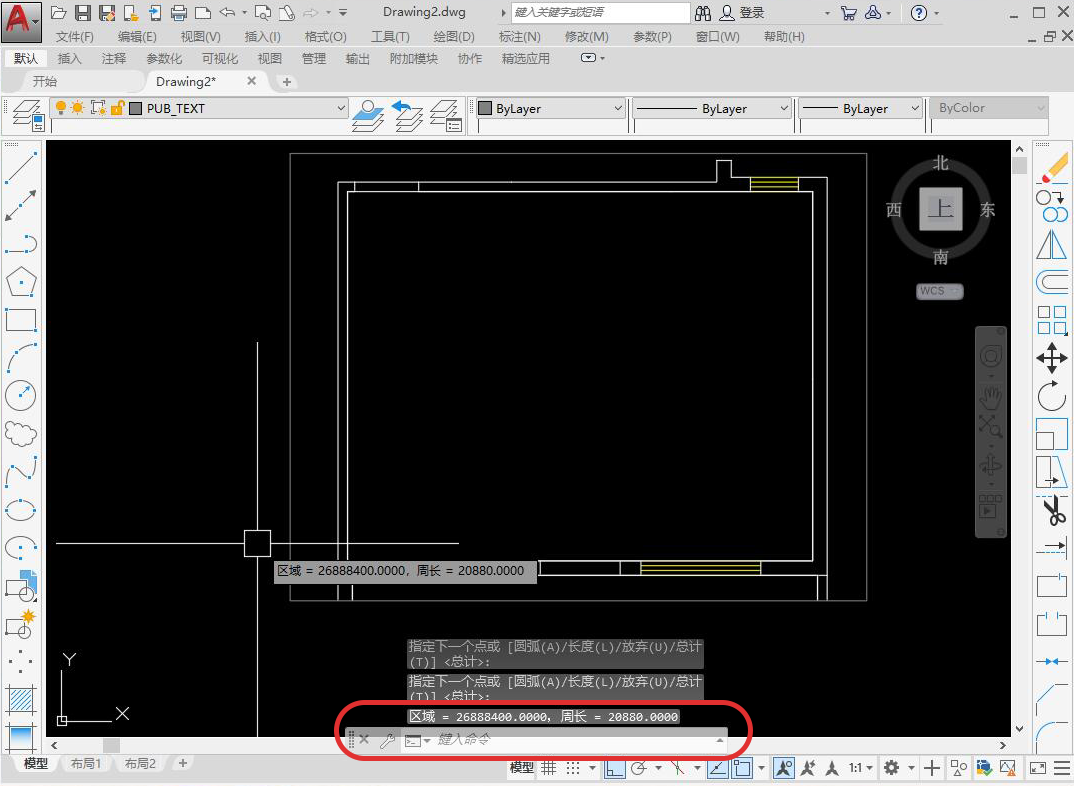

测量完成

cad面积命令(cad面积命令快捷键)

3.若计算面积周长的对象是面域。则输入“AA”。空格。根据提示。输入对象指令“O”。空格。鼠标左键点击。选择填充的面域。测量完成。若是多段线。则鼠标左键点击多段线后。测量完成。

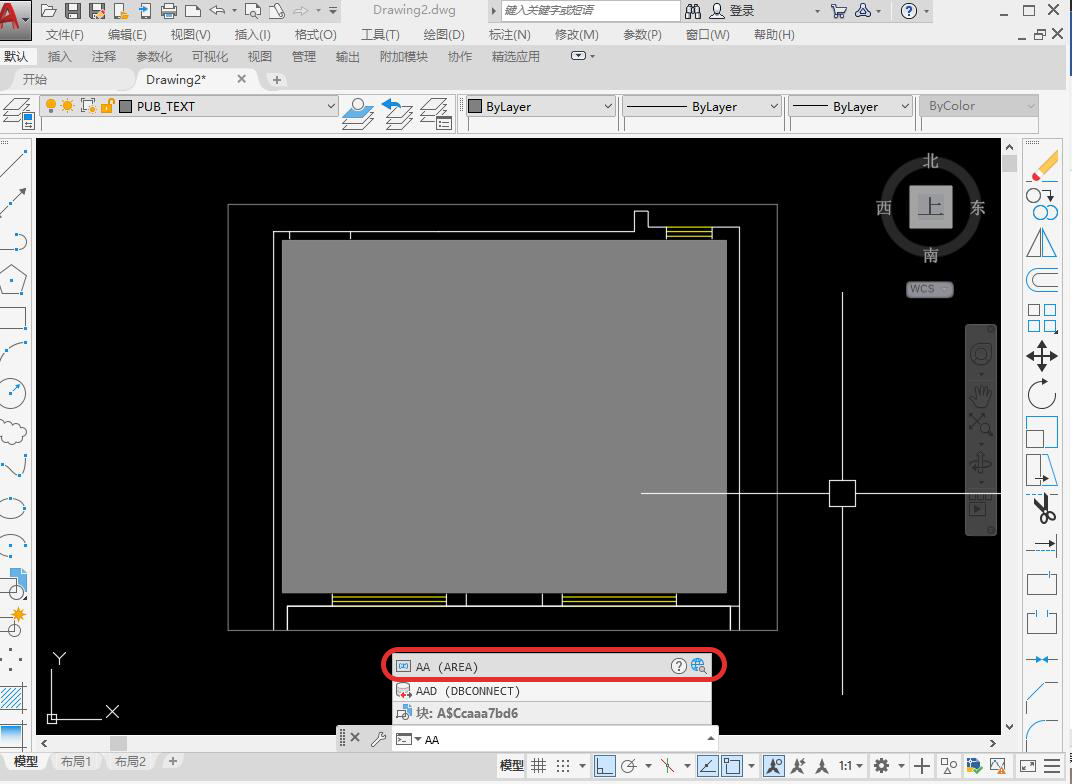

输入AA

cad面积命令(cad面积命令快捷键)

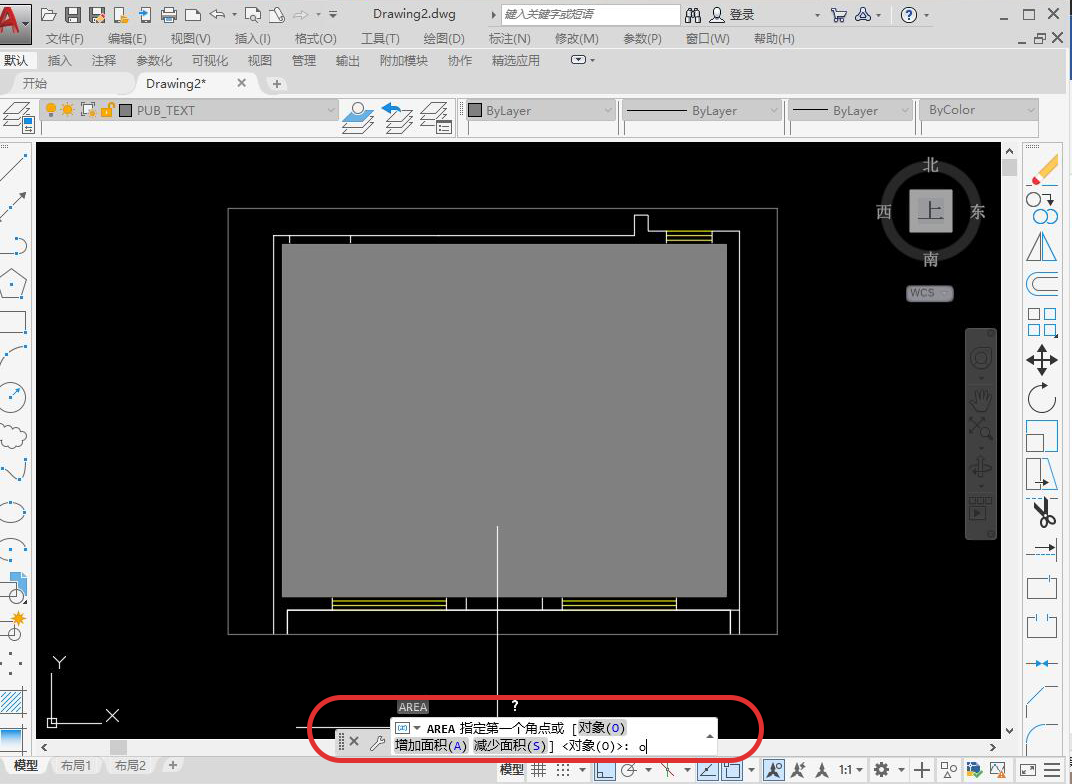

对象指令

cad面积命令(cad面积命令快捷键)

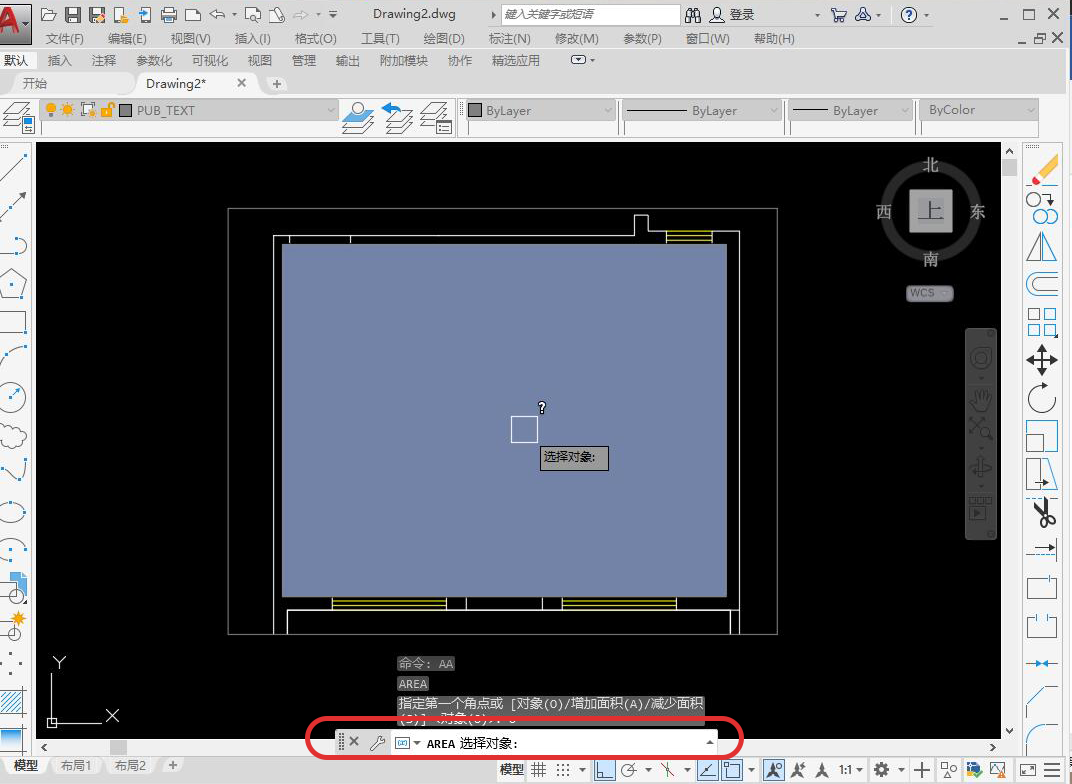

选择填充的区域

cad面积命令(cad面积命令快捷键)

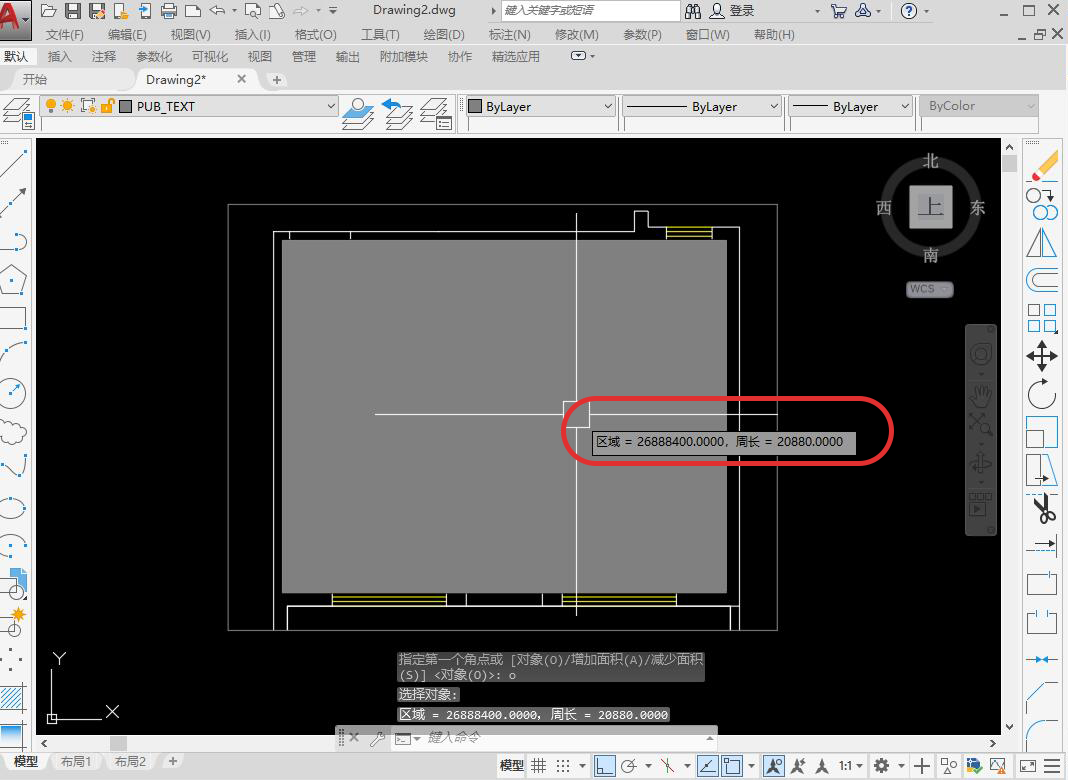

面域测量完成

cad面积命令(cad面积命令快捷键)

点击多段线

多段线测量完成

方法二

4.输入闭合命令“BOUNDARY”(快捷键:BO)。空格两下。拾取要测量的区域内部任意一点。创建闭合多段线完成。

闭合命令

拾取内部点

创建多段线完成

5.选中多段线。输入命令“LIST”(快捷键:LI)。空格键。测量命令完成。

LIST命令

测量命令完成
