CAD电气图怎么画?很多设计师在使用CAD软件进行绘图的时候。都会困扰怎样才能够画出电气图来。本期。云渲染农场为您整理了5分钟快速完成CAD电气图绘制的步骤。快来和我们一起看看吧!

CAD电气图绘制的步骤

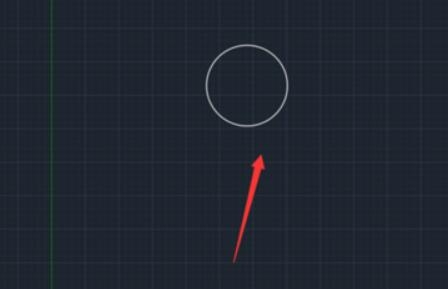

步骤一。首先我们打开CAD。进入到模型模式。然后我们使用绘图工具。去绘制电器元器件。将没有的都绘制出块。方便我们画CAD电气图。

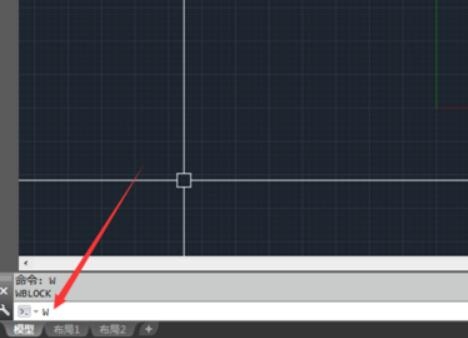

步骤二。然后选中绘制的电器元器件。输入W命令。点击回车。

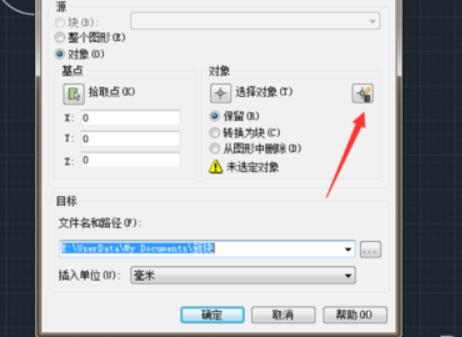

步骤三。在弹出来的窗口。点击选择对象按钮。选中一下CAD电气图的元器件。

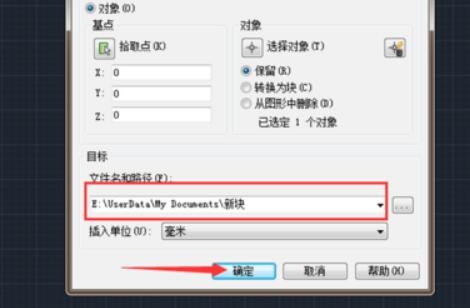

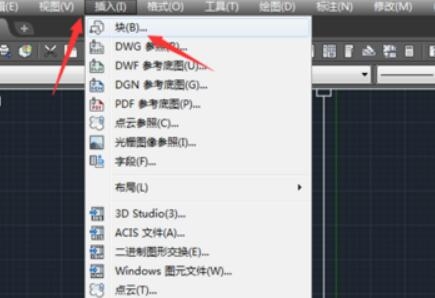

步骤四。之后设置好保存的位置。以便一会使用。点击【确定】按钮。点击CAD界面上方的【插入】。在弹出来的选项。点击【块】。

步骤五。之后会弹出来插入窗口。选择要在CAD电气图绘制时插入的块。也就是电器元器件。可以输入块的位置。也可以去图里面调整。点击【确定】。

步骤六。最后我们将所有的电器元器件插入。并绘制好线路。就可以在CAD画电气图成功。

更多>>CAD电气制图的10种分类。你知道常见的CAD电气图有哪些吗?

以上就是云渲染农场为您带来的快速完成CAD电气图绘制的步骤了。希望本期的分享能够给您带来一定的帮助!
